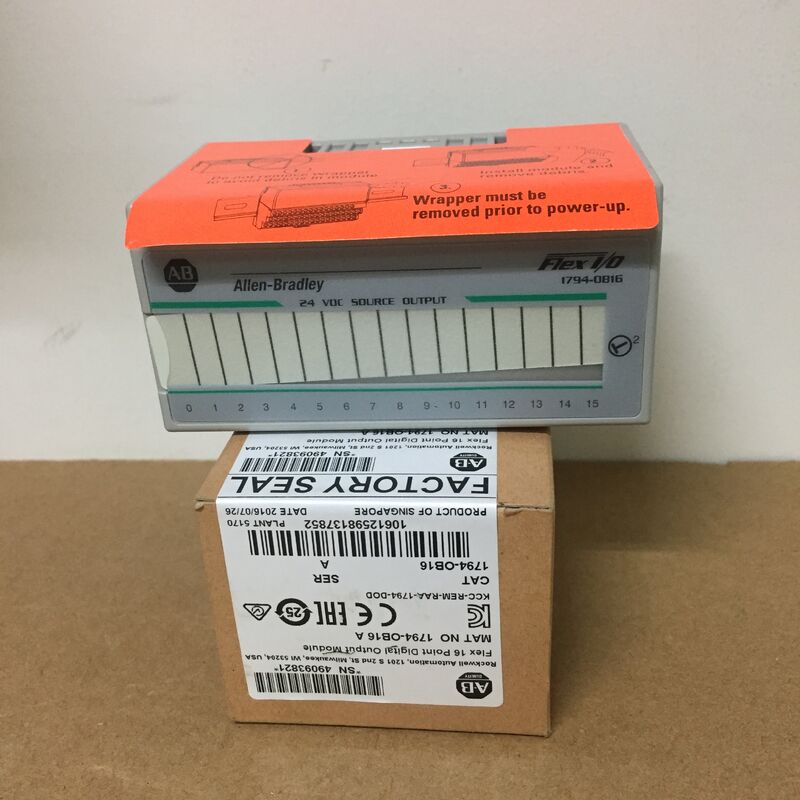

Allen-Bradley 1794-OB16 Flex IO modul output diskrit Enam belas 24VDC

Allen-Bradley 1794-OB16 Flex IO modul output diskrit Enam belas 24VDC

Spesifikasi

Deskripsi

Modul Allen-Bradley 1794-OB16 adalah modul output DC digital untuk FLEX I/O. Modul ini memiliki 16 output sumber arus.dan 24 Volt DCRating output arus dari semua 16 output (masing-masing bernomor 0.5 Amps) adalah 8 Amps sementara arus pada keadaan minimum adalah 1 milliampere per saluran dan arus pada keadaan maksimum adalah 500 milliampere per saluran. Penurunan tegangan maksimum pada keadaan adalah 0,5 Volt DC. arus lonjakan adalah 2 Amps selama 50 milidetik dan dapat diulang setiap 2 detik. arus kebocoran maksimum di luar keadaan adalah 0,5 miliampere.Tegangan isolasi adalah 50 volt terus menerusModul telah diuji pada 850 volt DC selama 1 detik antara pengguna dan sistem.

Penundaan sinyal output untuk modul 1794-OB16 adalah 0,5 milidetik untuk off-to-on dan 1 milidetik untuk on-to-off.3 watt disipasi daya maksimum pada 31.2 volt DC. disipasi termal dari modul 1794-OB16 adalah 18,1 BTU per jam. tegangan off-state maksimum adalah 31,2 volt DC. Dimensi modul adalah 3,7 x 3,7 x 2,7 inci.Berat sekitar untuk modul 1794-OB16 adalah 78 gramModul ini memiliki 16 indikator kuning untuk indikasi status sisi lapangan.Modul ini memiliki kandang terbuka dan sesuai dengan kode suhu T3 IEC. rentang suhu operasi adalah dari -4 sampai 131 derajat Fahrenheit.

Modul ini dilengkapi dengan enam belas (16) saluran 24VDC saluran output diskrit yang mendukung konfigurasi kabel sumber.Ini digunakan dengan basis terminal dan mendukung berbagai basis terminal seperti 1794-TB2, 1794-TB3, 1794-TB3S, 1794-TB3K dan 1794-TB3SK. Hingga Delapan (8) contoh 1794-OB16 dapat dipasang dalam satu rak I/O Flex.1794-OB16 juga dapat digunakan sebagai adaptor I/O lokal dari FlexLogix Controller atau FlexLogix Local IO extender (1794-FLA). Modul ini memiliki posisi tombol 2 dan memiliki kategori kandang tipe terbuka.

1794-OB16 memberikan output rentang tegangan output dari 10 hingga 31,2VDC dengan output tegangan nominal 24VDC.Modul ini tidak dilengkapi dengan internal fusing oleh karena ituFuse yang direkomendasikan untuk pemasangan fuse eksternal adalah SAN-O MQ4-800 mA fuse.Modul ini dilengkapi dengan enam belas (16) bidang sisi indikator LED.

1794-OB16 memiliki kisaran suhu operasi dari 0 sampai 55 ° C (32 sampai 131 ° F), dan suhu penyimpanan 55 ° C (131 ° F) dengan nilai kejut dan getaran masing-masing 30 g dan 5 g @ 10 hingga 500 Hz.Modul ini membawa c-UL-us, CSA, CE, Ex, TÜV, KC, EAC dan RCM.
