Ge Fanuc IC697MDL753 5/48 Volt DC, 0,5 Amp , Logika Negatif
|
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Merek: | GE Fanuk | Model: | IC697MDL753 |
|---|---|---|---|
| Seri: | Seri 90-70 | Tegangan nominal: | 5 Volt DC / 10 hingga 60 Volt DC |
| Arus Keluar: | 16 miliAmps pada 5 Volt DC/0,5 Amps per titik, 4 Amps per grup pada 10 hingga 60 Volt DC | Kisaran Tegangan Keluaran: | 5 Volt DC atau 10 hingga 60 Volt DC |
| Diperlukan saat ini: | 0,25 Amp | Jumlah Keluaran: | 32 |
| Tegangan Isolasi: | 1500 Volt | Jaminan: | 1 tahun |
| Menyoroti: | Modul Output Logika Positif ESCPP,Modul Output Logika Positif 24VDC,Modul I O Digital RS485 |
||

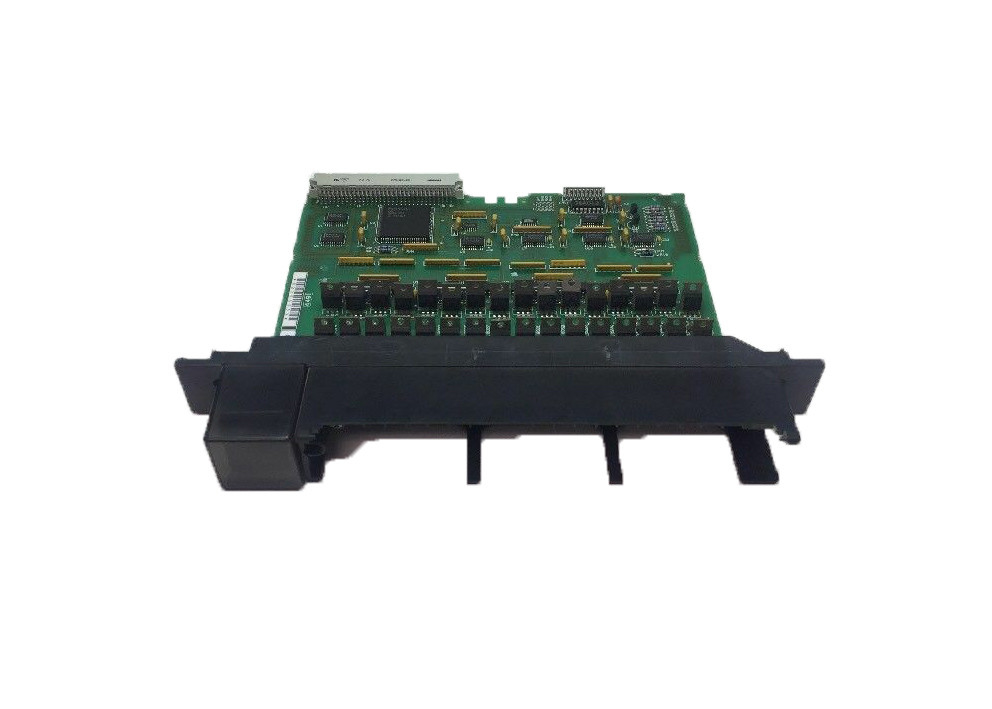

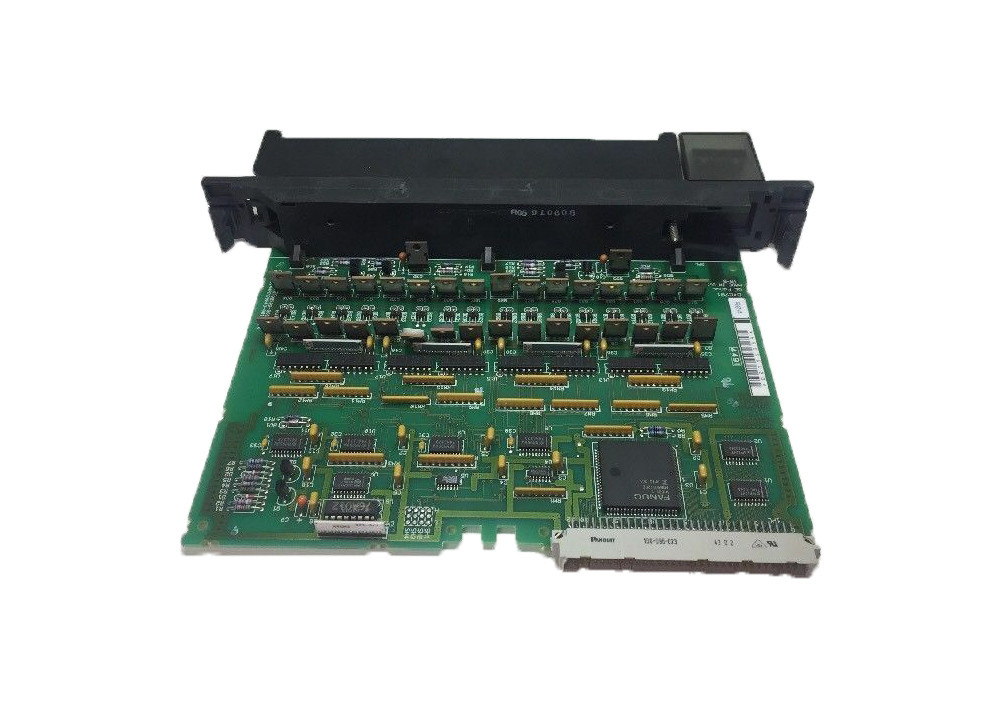

Ge Fanuc IC697MDL753, 5/48 Volt DC, 0.5 Amp, Logika Negatif
Deskripsi Produk
IC697MDL753 adalah 5/48 Volt DC, 0.5 Amp, Logika Negatif, 32-Point Output modul dari GE Fanuc 90-70 Series.Tegangan nominal pada modul ini bisa 5 volt DC atau 10 sampai 60 volt DCHal ini memberikan tingkat tinggi arus masuk pada 10 sampai 60 volt yang membuat output cocok untuk berbagai beban yang memiliki karakteristik tersebut.
Keluarannya sangat ideal untuk spektrum beban yang luas. hal ini disebabkan oleh pengiriman efektif arus masuk yang tinggi yang antara 10 hingga 60 volt.Anda dapat melihat indikator LED di bagian atas setiap titik logika dari modul PLCFungsi utama mereka adalah untuk menampilkan status ON-Off dari setiap titik logika PLC. Jumper dan saklar DIP tidak diperlukan untuk konfigurasi referensi I / O yang terletak di modul.Konfigurasi modul dicapai dengan menggunakan Microsoft MS-DOS atau Windows NT & 95 sistem operasi melalui protokol TCP / IPPerangkat pemrograman dapat menjadi komputer pribadi yang kompatibel, PS/2, AT atau IBM.
Seperti yang disebutkan sebelumnya, modul output PLC IC697MDL753 kompatibel dengan berbagai macam beban yang meliputi indikator, starter motor, solenoid dan antarmuka TTL.Karena disipasi panas keseluruhan yang signifikan dengan setiap kelompok modul, arus maksimum diatur menjadi 4 Amps. Setiap output dapat memberikan arus rating melebihi rating jangka panjangnya.Kemampuan masing-masing titik output untuk memberikan arus sangat tergantung pada perangkat saat ini peringkat serta durasi perangkat yang dihidupkanKarena modul output Logic tidak memiliki sekering yang dapat diganti, sekering 3⁄4 Amp 250 volt dihubungkan secara eksternal ke setiap titik output.
Ada prosedur kabel lapangan tertentu yang harus diikuti saat memasang modul. Pertama, pastikan Anda telah mematikan listrik saat menghapus atau memasang papan terminal.
Sekrup jack yang mengamankan papan terminal di tempatnya dapat ditemukan saat membuka pintu berhalangan pada modul.Sekrup kemudian diputar ke arah jarum jam untuk melonggarkan papan terminal yang bisa dilepas. Papan kemudian dilepas dengan merebutnya dan mengayunkannya ke luar. Berhati-hatilah saat menghapus papan terminal. Pintu berhalangan dapat rusak jika digunakan untuk menghapus papan terminal.Papan dapat menampung kabel mulai dari AWG#22 (0.36mm2) sampai ke AWG # 14 (2.10mm2). Harap dicatat bahwa diameter maksimum.135 inci tidak boleh melebihi saat menggunakan kabel AWG # 14 (2.10mm2).
Untuk koneksi yang tepat, Anda dapat mengakhiri dua kabel pada terminal mana pun jika kabel memiliki ukuran yang sama.maka penanda kawat harus ditempatkan sesuai. Papan terminal dirancang untuk menerima maksimum (40) AWG # 14 (2.10 mm2) kabel. Untuk menyediakan ruang yang cukup untuk pintu berhalangan untuk menutup,kawat penanda harus ditempatkan setidaknya 8 inci (203 mm) dari ujung terminasi ketika menggunakan AWG # 14 kabelSetelah koneksi selesai untuk semua modul di rak, bundel kawat harus dipasangkan.Tali tambahan digunakan ketika bundel kawat yang lebih besar terlibat. Setiap modul dilengkapi dengan sisipan label pintu yang menampilkan informasi kabelnya. Setelah selesai kabel lapangan, papan terminal harus aman di rak.Untuk ventilasi yang ideal dari modul, jarak 6 inci dianjurkan di atas dan di bawah grill rak.
Spesifikasi Teknis
| Tegangan nominal: | 5 volt DC atau 10 sampai 60 volt DC |
| Jumlah output: | 32 Output (2 kelompok dari 16) |
| Output Current: | 16 mA/ titik @ 5 VDC, 0,5 Amps/ titik, 4 Amps/ kelompok @ 10 sampai 60 VDC |
| Daya yang dibutuhkan: | 0.25 Amper |
| Rentang Tegangan Keluar: | 5 volt DC atau 10 sampai 60 volt DC |
| Daya DC: | Ya, aku tahu. |
Informasi Teknis
Spesifikasi
|
Tegangan nominal:
OutputsperModule: |
5 volt DC ("5%) 10 sampai 60 volt DC 32 (dua kelompok masing-masing 16 output) |
| Isolasi: | 1500 volt - apapun output untuk Backplane 500 volt antara input kelompok |
|
Output VoltageRange: OutputCurrent 5 volt DC 10 sampai 60 volt DC |
5 volt atau 10 sampai 60 volt
Maksimal 16 mA per titik 0.5 Amper maksimum per Pasal 4 Amper maksimum per kelompok |
|
OutputCharacteristics arus masuk 10 sampai 60 volt DC: Output VoltageDrop: 5 volt DC: 10 untuk 60 volt DC: ResponseTime-On: ResponseTime-Off: OutputLeakage: 5 volt DC: 10 sampai 60 volt DC: |
5 ampere maksimal selama 20 ms |
| 0.5 volt maksimum (16 mA) | |
| 1 volt (2 ohm) maksimum | |
| 1 ms tipikal | |
| 1 ms tipikal | |
| 250∙Amaximum | |
| 1mMaksimum | |
| Arus yang dibutuhkan dari Bus 5 V: | .25 ampere |
| VME | Sistem yang dirancang untuk mendukung standar VME C.1 |
