Allen-Bradley 1794-IT8 Flex I/O milivolt Input Module 325 milidetik

Allen-Bradley 1794-IT8 Flex I/O milivolt Modul Masukan 325 milidetik

Spesifikasi

Deskripsi

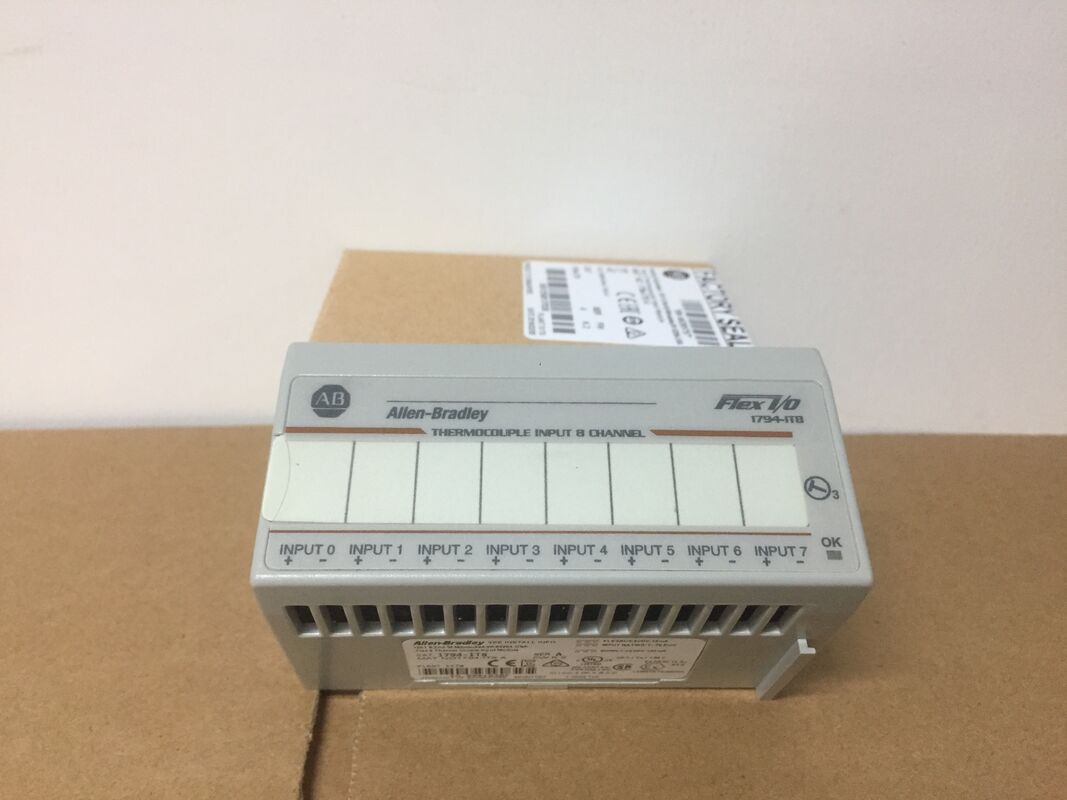

1794-IT8 adalah modul input analog Flex I/O. Secara khusus ini adalah modul input Thermocouple dan millivolt.kompatibel untuk antarmuka langsung dengan sensor Thermocouple seperti J, K, E, R, N, S, B, C, T dan L dan kisaran milivolt +/-76,5m.

1794-IT8 kompatibel dengan adaptor komunikasi I/O Flex yang tersedia.Modul ini kompatibel pada operasi dalam kisaran aplikasi suhu seperti 300 sampai 1800oC (572 sampai 3272oF) menggunakan Tipe B Thermocouple; 0 sampai 2315oC (32 sampai 4199oF) Tipe C; ¥230 sampai 1000oC (382 sampai 1832oF) Tipe E; ¥195 sampai 1200oC (319 sampai 2192oF) Tipe J; ¥230 sampai 1372oC (382 sampai 2502oF) tipe K; ¥270 sampai 1300oC (450 sampai 2372oF) Tipe N;¥50 sampai 1768oC (¥58 sampai 3214oF) Tipe R; ₹50 sampai 1768oC (₹58 sampai 3214oF) tipe S; ₹195 sampai 400oC (₹319 sampai 752oF) tipe T; ₹175 sampai 800oC (₹283 sampai 1472oF) tipe L.Sinyal masukan milivolt praktis digunakan dengan transduser dan instrumen lain yang menghasilkan sinyal non-standarPertukaran data dengan modul input Thermocouple 1794-IT8 dikonfigurasi menggunakan operasi transfer blok.

Sebelum memasukkan modul 1794-IT8 pada basis terminal,pengguna harus memutar saklar kunci pada dasar ke posisi 3 karena posisi ini diperlukan untuk pemasangan dan pengoperasian termokopel/mV modul yang aman.

Allen-Bradley 1794-IT8 FLEX I/O thermocouple module berkomunikasi dengan PLC melalui opsi transfer blok.Pemrograman transfer blok bergantung pada kata-kata data sinyal masukan yang bergerak antara memori modul termokopel dan area yang ditunjuk dalam tabel data PLCPemrograman transfer blok juga mendukung pemindahan kata-kata konfigurasi dari tabel data PLC ke modul termokopel.

Modul Allen-Bradley 1794-IT8 dilengkapi dengan 2 kompensator persimpangan dingin yang dirancang untuk dipasang di posisi yang ditunjuk pada unit dasar terminal.Modul dapat menerima termokopel yang di tanah dan tidak di tanah. rentang input nominal untuk sinyal input adalah -7.65 untuk 7.65 mV. Modul ini disediakan dengan tegangan 24 Volt DC dan memiliki resolusi sinyal input 16-bit. Di sisi depan modul,ada 1 label yang dimasukkan dengan 8 bidang yang disediakan untuk sebutan input individu.

1794-IT8 memiliki rasio penolakan mode normal -60 dB pada 60 Hertz, rentang input mode umum +/-10 Volt, dan rasio penolakan mode umum -115 dB pada 60 Hertz dan 100 dB pada 50 Hertz.
