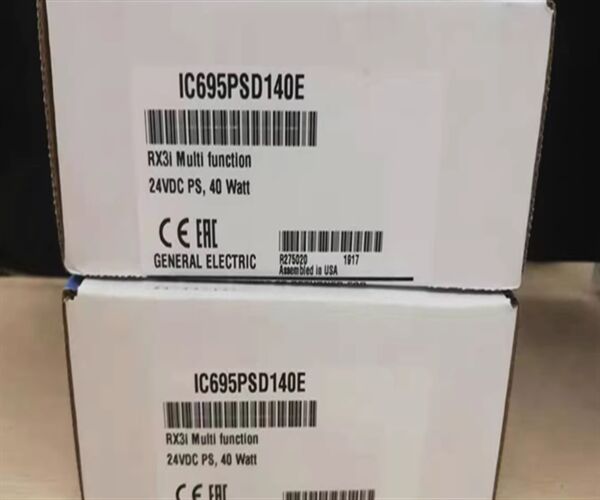

IC695PSD140 | GE Fanuc | Modul Catu Daya Serbaguna
Deskripsi IC695PSD140
GE Fanuc Emerson IC695PSD140 adalah catu daya efisiensi tinggi yang menghasilkan daya 40 Watt. IC695PSD140 mendukung rentang tegangan input dari 18 hingga 30 volt DC dan menghasilkan tiga (3) tegangan output berbeda dengan daya listrik yang berbeda: 3,3 Volt DC dengan daya listrik 30 Watt, 5,1 Volt DC dengan daya listrik 30 Watt, dan 24 Volt DC dengan daya listrik 10 Watt. IC695PSD140 mencakup perlindungan sekring tunggal dan memiliki empat (4) indikator status LED dan sakelar on/off output di sisi depan. Catu daya ini mendukung arus lebih sebesar 7 Ampere pada output 5 Volt DC dan arus lebih sebesar 10 Ampere pada output 3,3 Volt DC. Terminal IC695PSD140 untuk ground, daya ±24V, dan MOV dapat dihubungkan secara individual dengan kabel 14 hingga 22 AWG.
IC695PSD140 mendukung daya input maksimum 60 Watt dengan input DC dan arus masuk sebesar 4 Ampere dalam waktu singkat 100 milidetik. IC695PSD140 menghasilkan total daya listrik 40 Watt dan memiliki waktu tahan selama sepuluh (10) milidetik. IC695PSD140 memiliki pintu untuk menutupi dan melindungi pengguna dari bahaya sengatan listrik yang tidak disengaja. IC695PSD140 dapat dengan mudah dipasang sendiri di backplane universal RX3i sebagai catu daya backplane tunggal atau dengan hingga tiga (3) catu daya serbaguna lainnya. Catu daya ini memiliki berat sekitar 250 gram (0,55 pon) saat pengiriman dan beroperasi pada nol (0) hingga 60 derajat Celcius (32 hingga 140 derajat Fahrenheit) untuk aplikasi industri.
Nomor komponen IC695PSD140 adalah PacSystem RX3i otomatisasi yang diproduksi oleh GE Fanuc. Perangkat ini dilengkapi dengan empat (4) indikator dioda pemancar cahaya (LED) yang berbeda. Warna LED yang menunjukkan daya bisa berwarna kuning atau hijau, sedangkan merah adalah warna untuk LED yang menunjukkan kerusakan catu daya. Indikator kuning juga digunakan untuk menunjukkan kesalahan kelebihan beban dan suhu berlebih. Semua Indikator LED digunakan untuk menampilkan status modul saat ini. 24 volt DC, atau arus searah, adalah peringkat tegangan nominal saat ini. Delapan belas hingga tiga puluh (18 hingga 30) volt arus searah adalah rentang tegangan input pada modul ini. 40 (empat puluh) watt maksimum adalah peringkat daya output pada modul ini. Dengan menggunakan ketiga (3) outputnya, IC695PSD140 dapat menghasilkan daya output maksimum sebesar empat puluh (40) watt. Namun, isolasi tidak disediakan. Modul ini tidak boleh digunakan dengan modul catu daya lain, seperti IC695PSD040 atau IC695PSA040. Selain itu, modul ini tidak boleh digunakan dalam mode peningkatan kapasitas, atau mode redundan. Perangkat ini mendukung pemasangan menggunakan backplane universal RX3i.
Seperti yang dinyatakan sebelumnya, modul catu daya IC695PSD140 tidak boleh digunakan dengan modul catu daya IC695PSD040 atau IC695PSA040. Hal ini berlaku terutama untuk mode peningkatan kapasitas dan mode redundan. Jika pengguna gagal mematuhi persyaratan ini, mereka mungkin akan menyebabkan kerusakan serius pada modul. Peringkat arus terminal pada modul ini adalah 6 ampere. 5,1 Volt Arus Searah adalah Peringkat Arus Output untuk modul ini.
Spesifikasi Teknisdari IC695PSD140
| Merek |
GE Automation Fanuc / Emerson Automation |
| Seri |
24 VDC, 40 Watt, catu daya serbaguna untuk Rx3i PacSystem |
| Nomor Komponen |
IC695PSD140 |
| Jenis Catu Daya |
Catu daya input DC |
| Kapasitas Beban |
40 Watt |
| Input Nominal |
24 VDC |
| Rentang Tegangan Input |
18 hingga 30 VDC |
| Daya Input |
60 Watt maksimum pada beban penuh |
| Arus Masuk |
4 Ampere, maksimum 100 milidetik |
| Kapasitas Output |
+5,1 VDC, 30 watt / +3,3 VDC, 30 watt / total maksimum 40 Watt dari kedua output. |
| Tegangan Output |
5,1 VDC: 5,0 VDC hingga 5,2 VDC (nominal 5,1 VDC) / 3,3 VDC: 3,1 VDC hingga 3,5 VDC (nominal 3,3 VDC) |
| Jumlah Catu Daya PSD140 yang Dirangkai secara Daisy-Chain / Jumlah Catu Daya PSD140 di Backplane Universal |
Hingga 4 / Hingga 4 |
| Arus per Terminal |
6 Ampere |
| Arus Lebih |
Output 5 VDC: maksimum 7 A / output 3,3 VDC: maksimum 10 A |
| Arus Output |
5,1 VDC: 0 hingga 6 Ampere / 3,3 VDC: 0 hingga 9 Ampere |
| Isolasi (input ke backplane) |
Tidak ada |
| Riak (semua output) / Kebisingan (semua output) |
50 mV / 50 mV |
| Berat |
250 g (0,55 lb) |
