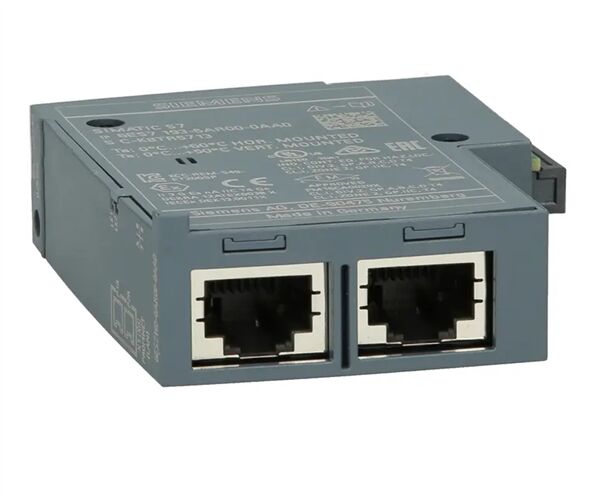

Siemens SIMATIC ET 200SP BA 2xRJ45 - 6ES7193-6AR00-0AA0

Deskripsi dari  6ES7193-6AR00-0AA0

Sistem I/O SIMATIC ET 200SP yang dapat diskalakan adalah sistem I/O modular yang sangat fleksibel dengan tingkat perlindungan IP20. Melalui modul antarmuka dengan antarmuka PROFINET atau PROFIBUS, ia dapat bertukar data IO dari modul I/O yang terhubung dengan sistem kontrol tingkat tinggi. Sebagai alternatif, sebagai stasiun ujung kepala lebih lanjut, berbagai PLC, F-PLC, dan Pengontrol Terbuka tersedia sebagai Pengontrol S7-1500 yang ringkas (Pengontrol Terdistribusi). Komponen ET 200SP tersedia sebagai versi SIPLUS untuk persyaratan ekstrem dan tingkat kekokohan yang tinggi.

SIMATIC ET 200SP adalah sistem I/O terdistribusi multifungsi untuk berbagai aplikasi. Berkat desainnya yang dapat diskalakan, Anda dapat menyesuaikan stasiun I/O dengan tepat sesuai dengan persyaratan di lokasi. SIMATIC ET 200SP dibangun dengan perlindungan IP 20 dan dirancang untuk dipasang di lemari kontrol. Tergantung pada modul header yang dipilih (modul antarmuka, S7-1500, SP-CPU, atau pengontrol terbuka) dan penetapan parameter, ada nilai batas yang berbeda yang membatasi konfigurasi maksimum dari stasiun ET 200SP.

Fitur:

• Kontrol konfigurasi: adaptasi konfigurasi aktual berbasis aplikasi melalui perangkat lunak pengguna (penanganan opsi)
• IO berbasis waktu: pemberian cap waktu pada sinyal hingga μs
• MSI/MSO: Akses simultan ke data I/O dari hingga 4 PLC
• Oversampling: akuisisi atau keluaran sinyal digital dan analog n-kali dalam siklus PN
• Adaptasi rentang pengukuran: peningkatan resolusi dengan menyesuaikan rentang pengukuran ke bagian terbatas dari rentang pengukuran yang didukung oleh modul input analog
• Penskalakan nilai terukur: memungkinkan transmisi nilai analog yang dinormalisasi ke nilai fisik yang diperlukan sebagai nilai REAL (titik mengambang 32-bit)
• Standar komunikasi: PROFINET IO, PROFIBUS DP V0/V1, koneksi ET untuk menghubungkan ET 200AL (IP67), IO-Link V1.1, AS-Interface
• CPU: Koneksi PROFINET dengan 3 port, pengontrol IO dan perangkat PN IO, Ekspansi opsional sebagai master/slave DP, Juga sebagai versi fail-safe dan Pengontrol Terbuka
• Point-to-point (RS 232, RS 485, RS 422)
• Konfigurasi modular dengan hingga 64 modul
• Suplai grup beban yang terintegrasi dalam sistem yang dapat dirakit sendiri tanpa modul daya melalui BaseUnit ringan
• Ukuran kecil dan sangat fleksibel karena desain modular dan rangkaian produk yang komprehensif
• Hingga 16 saluran per modul
• Kabel permanen
• Hot swapping: Penggantian modul tanpa alat dalam RUN
• Operasi dengan celah
• Terminal push-in untuk penampang hingga 1,5 mm2 dengan ferrule ujung kawat, dan hingga 2,5 mm2 tanpa ferrule ujung kawat
• Base Unit untuk koneksi 1-kawat atau multi-kawat langsung
• Aksesibilitas optimal untuk pengkabelan karena pelepasan pegas dan keran pengukuran di samping bukaan konduktor
• Koneksi PROFINET yang fleksibel melalui BusAdapter (RJ45, FastConnect, kabel serat optik plastik atau kaca), juga sebagai konverter media terintegrasi
• Integrasi modul fail-safe yang mudah
• Penetapan parameter F yang mudah melalui perangkat lunak
• Pemisahan grup demi grup dari modul non-fail-safe
• PROFINET isokron
• Transfer data internal dengan kecepatan hingga 100 Mbps
• Rekam nilai analog dan keluarkan mulai dari 50 μs
• Rekam nilai digital dan keluarkan mulai dari 1 μs

•
  Aplikasi:
• Cara pengoperasian: Melalui PROFINET atau PROFIBUS, pengontrol pusat dapat mengakses modul I/O terdistribusi dari ET 200SP dengan cara yang sama seperti modul I/O pusat.
• Komunikasi ditangani sepenuhnya oleh pengontrol PN atau modul antarmuka master (dalam pengontrol pusat) dan dalam IM 155-6. Transfer data internal bebas gangguan menggunakan kabel berpelindung.
• Diagnostik yang komprehensif, spesifik saluran, dan mudah diprogram dengan pesan teks biasa memungkinkan lokalisasi dan koreksi kesalahan pabrik dalam waktu sesingkat mungkin dan secara signifikan meningkatkan ketersediaan.
• Konfigurasi, parameterisasi, dan diagnostik: ET 200SP dikonfigurasi dan diberi parameter melalui STEP 7 atau alat konfigurasi pengontrol yang digunakan.
• Informasi diagnostik yang ekstensif tersedia bagi pengguna, tergantung pada modul I/O yang dipilih
