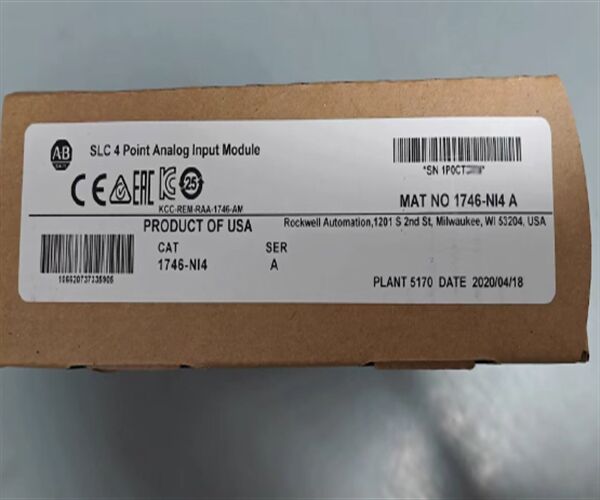

Modul Input Analog Allen-Bradley 1746-NI4
Deskripsi dari 1746-NI4
The Didukung adalah modul input analog empat saluran dari seri SLC-500 Allen Bradley’s ; tegangan atau arus input dapat dipilih per saluran. Modul ini menarik arus backplane sebesar 35 mA pada 5 Volt dan 85 mA pada 24 Volt, menyediakan sakelar DIP untuk memanipulasi mode input saluran 0 hingga saluran 3. Untuk menyiapkan saluran untuk input arus, sakelar DIP diletakkan pada keadaan ON sementara keadaan OFF menyiapkan saluran untuk menerima input tegangan.
1746-NI4 memiliki resolusi 14-bit dengan laju konversi 2,5 milidetik. Ia beroperasi dengan rentang arus -20 hingga 20 mA dan rentang tegangan -10 hingga 10 Volt DC. Ia memiliki isolasi backplane 500 Volt AC/710 Volt DC dan waktu respons langkah 60 milidetik. Metode konversinya adalah “konversi sigma-delta”, dan ia memiliki penundaan throughput nominal sebesar 512 mikrodetik. Rentang input nominalnya adalah plus/minus 20mA, rentang input maksimumnya adalah plus/minus 30 mA, dan ia memiliki pengkodean arus input plus/minus 16384 untuk plus/minus 20mA. Dengan tegangan input maksimum 5 Volt DC atau 7,5 Volt AC RMS (absolut), 1746-NI4 memiliki resistansi input nominal sebesar 250 Ω.Secara keseluruhan, 1746-NI4 memiliki akurasi skala penuh +/- 0,365% pada 25 derajat Celcius, dengan maksimum +/- 0,642% (dari skala penuh) pada 0 hingga 60 derajat Celcius. Ia memiliki drift akurasi skala penuh sebesar 79 ppm/derajat Celcius, kesalahan gain maksimum 0,323% pada 25 derajat Celcius, dan 0,556% pada maksimum, pada suhu antara 0 dan 60 derajat Celcius. The1746-NI4 memiliki resistansi 1 MΩ pada tegangan input, resolusi 305,176 µV dan pengkodean tegangan input -32768 hingga 32767 untuk 10 Volt DC. 1746-NI4 memiliki akurasi +/- 0,284% dari skala penuh pada 25 derajat Celcius dan +/- 0,504% pada 0 hingga 60 derajat Celcius.Spesifikasi Teknis untuk 1746-NI4Pabrikan
Allen-Bradley / Rockwell AutomationDidukungSLC 500
Nomor Bagian1746-NI4Tipe Produk
Modul Input
| Tipe Modul |
Analog |
| Jumlah Input |
4 |
| Input Tegangan |
Didukung |
| Input Arus |
Didukung |
| Konfigurasi Sakelar DIP |
Didukung |
| Daya Loop |
Tidak Didukung |
| Tentang 1746-NI4 |
1747-SN Modul Pemindaian I/O Jarak Jauh |
| Modul I/O 4-saluran Allen-Bradley 1746-NI4 dibuat untuk menjadi bagian dari sistem SLC-500 yang mengontrol berbagai jenis mesin industri. Karena ini adalah modul input analog, 4 saluran input dalam modul I/O 1746-NI4 dapat dikonfigurasi dengan sakelar DIP. Saluran input diberi label dari 0 hingga 3. Satu hal yang tidak dapat dilakukan modul analog seperti modul input 1746-NI4 adalah menyediakan daya loop untuk perangkat input yang terhubung dengannya dalam sistem. Jika modul input analog ini terhubung ke perangkat input yang memerlukan daya loop, maka pengguna harus menyediakan daya loop dengan perangkat selain modul input analog 1746-NI4. Modul input 1746-NI4 memiliki peringkat resolusi konverter 16 bit. Ia mendukung peringkat tegangan isolasi kabel lapangan ke backplane sebesar 500 Volt DC. |
