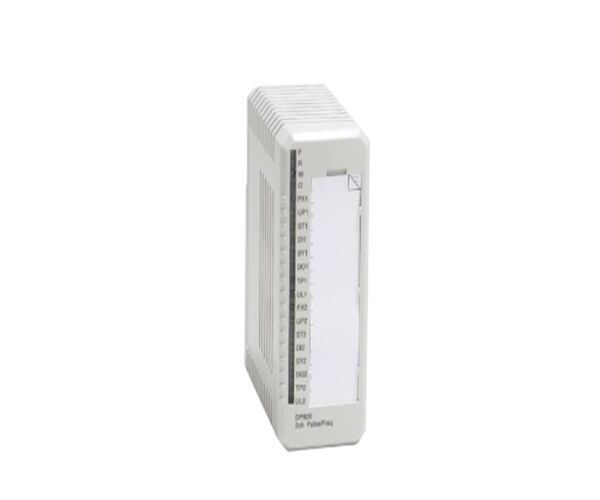

ABB DP820 Pulse Counter Balanced Inputs Untuk Koneksi
DP820 adalah modul penghitungan pulsa dua saluran untuk pemancar pulsa tambahan hingga 1,5 MHz. Setiap saluran berisi penghitung dan register untuk pengukuran posisi/panjang dan kecepatan/frekuensi.Setiap saluran menyediakan tiga masukan seimbang untuk koneksi pemancar pulsaTransmitter pulsa dengan antarmuka RS422, +5 V, +12 V, +24 V dan 13 mA dapat dihubungkan ke DP820.
Menggunakan DP820 dengan Unit Penghentian Modul TU810V1, TU812V1, TU814V1, TU830V1, TU833.
| Nomor artikel |
3BSE013228R1 |
| Jenis |
Pulsa counter |
| Spesifikasi sinyal |
24 V DC (12 - 32 V DC) |
| Jumlah saluran |
2 |
| HART |
Tidak. |
| SOE |
Tidak. |
| Perbaikan |
Tidak. |
| Integritas tinggi |
Tidak. |
| Keamanan intrinsik |
Tidak. |
| Mekanika |
S800 |
| Impedansi masukan |
2.5 kΩ (DI-input) |
| Isolasi |
Individu terisolasi, saluran-ke-saluran dan ke sirkuit umum |
| Kesalahan |
Kesalahan pengukuran frekuensi maksimum Kesalahan relatif Kesalahan absolut (termasuk pergeseran suhu): [320/(MEASTIMEx dalam ms) ] ppm [(320/(MEASTIMEx dalam ms) +100] ppm |
| Batas arus |
Daya sensor dapat saat ini dibatasi oleh MTU |
| Panjang kabel medan maksimum |
200 meter (218 yard) |
| Tegangan isolasi nominal |
50 V |
| Tegangan uji dielektrik |
500 V AC |
| Penghambatan daya |
2.5 W |
| Konsumsi arus +5 V Modulebus |
120 mA |
| Konsumsi arus +24 V Modulebus |
0 |
| Konsumsi arus eksternal +24 V |
0 |
Fitur dan manfaat
- Dua saluran
- Antarmuka untuk tingkat sinyal transduser RS422, 5 V, 12 V, 24 V dan 13 mA
- Penghitungan pulsa dan frekuensi secara bersamaan
- Jumlah denyut nadi (panjang/posisi) dengan akumulasi dalam penghitung 29 bit bidirectional
- Pengukuran frekuensi (kecepatan) 0,25 Hz - 1,5 MHz
