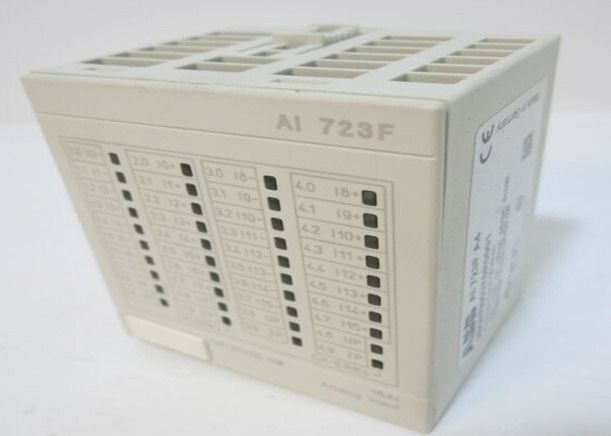

AI723F Modul Input Analog Digital ABB 3BDH000376R0001 A 16 Saluran

I. Informasi Umum

• ID produk: 3BDH000376R0001
• Penunjukan tipe ABB: AI 723F Rev. A
• Kategori produk: Modul I-O
• Catalog Overview: AI 723F adalah modul input analog serbaguna yang dirancang untuk sistem otomatisasi industri,dengan saluran yang dapat dikonfigurasi untuk mendukung beberapa jenis pengukuran dan integrasi mulus dengan berbagai arsitektur kontrol.

II. Fungsionalitas dan Konfigurasi Inti

Pada jantung modul AI 723F terletak 16 saluran masukan, yang dibagi menjadi dua kelompok yang berbeda.Keuntungan utama dari modul ini adalah bahwa setiap saluran dapat dikonfigurasi secara individual untuk memenuhi persyaratan aplikasi tertentu, menghilangkan kebutuhan untuk modul khusus tambahan dan meningkatkan fleksibilitas sistem.

Modul ini mendukung berbagai jenis pengukuran dan input, termasuk:

• Sensor tegangan: 0...10 V DC atau -10...+10 V DC
• Sensor arus: 0...20 mA atau 4...20 mA
• Pengukuran suhu: Kompatibel dengan termometer resistensi platinum (Pt100, Pt1000) dan nikel (Ni1000), mendukung konfigurasi dua dan tiga kawat
• Fungsi input digital: Dapat dikonfigurasi sebagai input digital bila diperlukan

Dalam hal isolasi listrik, sirkuit input modul terisolasi secara listrik dari komponen elektronik modul lainnya, memastikan perlindungan terhadap gangguan.Perlu dicatat bahwa tidak ada isolasi potensial antara saluran individu dalam modul.

III. Kompatibilitas & Lingkup Aplikasi

AI 723F dirancang untuk penyebaran fleksibel di berbagai pengaturan kontrol industri, dengan kompatibilitas termasuk:

• Sistem I/O jarak jauh PROFIBUS (berfungsi sebagai PROFIBUS Slave)
• Integrasi I/O langsung dengan pengontrol ABB AC 700F dan AC 900F
• Membutuhkan penggabungan dengan unit terminal TU 715 F atau TU 716F untuk operasi yang optimal

Desain multifungsi membuatnya cocok untuk berbagai skenario industri di mana pengukuran dan pengumpulan sinyal analog yang akurat (tegangan, arus,suhu) sangat penting untuk kontrol dan pemantauan proses.

IV. Spesifikasi Teknis & Fisik

4.1 Kinerja listrik

• Jenis saluran: Input analog (AI)
• Total Saluran Masukan: 16
• Resolusi: 12 Bit + tanda
• Sinyal Masuk yang Didukung: ±10 V, 0/420 mA, 24 VDC, Pt100, Pt1000, Ni1000

4.2 Dimensi Fisik & Berat

• kedalaman bersih/panjang: 54 mm
• Tinggi jaring: 76 mm
• Lebar jaring: 67,5 mm
• Berat bersih: 0,15 kg

4.3 Informasi Pemesanan & Bea Cukai

• Kode HS: 853890 (Bagian mesin dan peralatan listrik; bagian untuk peralatan dari nomor 8535, 8536 atau 8537;
• Nomor Tarif Bea Cukai: 85389099

V. Kepatuhan Lingkungan

• Pematuhan RoHS: Mematuhi Direktif UE 2011/65/EU dan Amandemen 2015/863 (tanggal 22 Juli 2019)
• Kategori WEEE: Kategori 5 Peralatan kecil (tidak ada dimensi eksternal lebih dari 50 cm)
