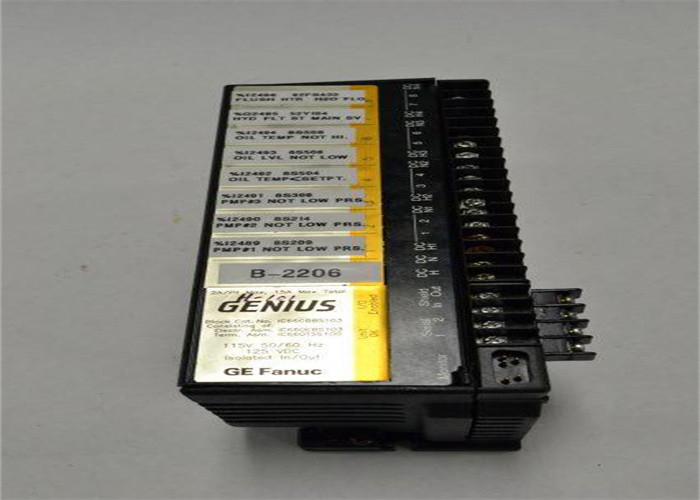

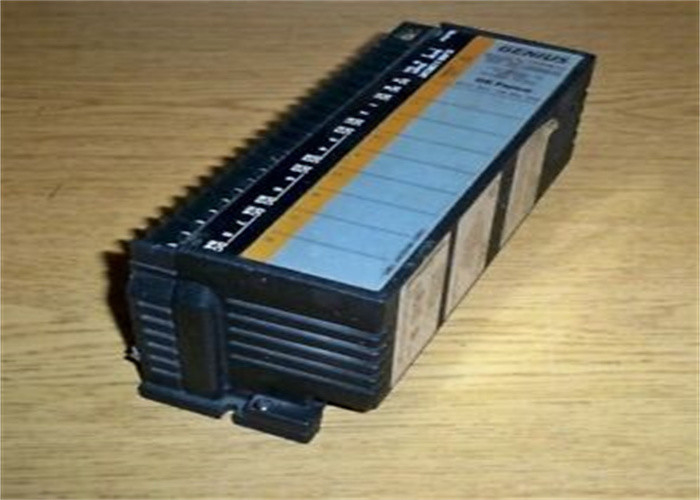

GE IC660BBS103 GENERAL ELECTRIC GENIUS BLOCK PERAKITAN I/O TERISOLASI KEBOCORAN RENDAH

• IC660BBS103
• DISCONTINUED oleh PEMBUAT
• Modul I/O
• GENIUS BLOCK
• 8 Sirkuit
• 115 VAC / 125 VDC Kekuatan
• Untuk 2 atau 3 kabel switch input
• TIDAK Gagal Diagnostik Switch

Gambaran umum
GE Fanuc IC660BBS103 adalah blok I/O diskrit 8 titik yang dirancang untuk sistem kontrol industri.memberikan kinerja I/O yang serbaguna dan andalMengoperasikan pada protokol Genius Bus, modul ini memungkinkan beberapa blok untuk dihubungkan dalam pengaturan daisy-chain.menawarkan fleksibilitas untuk berbagai aplikasi otomatisasi industriDilengkapi dengan fitur diagnostik untuk input dan output, blok I/O cerdas ini memastikan keandalan tinggi dan keselamatan operasi.

Spesifikasi Teknis

• Jenis modul: Blok I/O diskrit
• Merek: GE Fanuc
• Seri: Genius Block I/O
• Nomor Bagian: IC660BBS103

Spesifikasi Listrik

• Rentang Tegangan Masuk:
  AC: 93 ∼ 132VAC
  DC: 105132VDC
• Tegangan masuk nominal:
  AC: 115VAC
  DC: 125VDC
• Waktu Filter Masuk: 10 sampai 100ms (bisa disesuaikan dalam 10ms)
• Waktu pemrosesan input:
  AC: 2ms
  DC: 0,8ms
• Menyalakan Penundaan:
  AC: 0.5Hz + 1ms
  DC: 1ms

Spesifikasi output

• Sirkuit output: 8 (dibagi menjadi 4 kelompok terisolasi)
• Output Current:
  AC: 2A RMS per sirkuit
  DC: 2A (resistif), 1A (induktif) per sirkuit
• Maksimum arus output blok:
  Puncak 15A
  7.5A pada 35°C dan 60°C
• Fusi: Perjalanan sirkuit pendek elektronik internal (100ms untuk AC; 10ms untuk DC)
• Output Diagnosis: Sirkuit pendek, overload, tidak ada beban, overtemperature, kehilangan daya I/O

Spesifikasi lingkungan dan mekanik

• Suhu operasi: 0 sampai 60°C
• Kelembaban relatif: 5% sampai 95% (tidak kondensasi)
• Vibration Rating: 5 sampai 10Hz dengan 0.2 inci pergeseran
• Dimensi: 8,83 x 3,34 x 3,91 (HxWxD)
• Berat: 1,8 kg

Daya dan Efisiensi
Penyebaran Panas:

• Maksimal: 16,8W (dengan semua input aktif)
• Maksimal: 45,6W (dengan semua output bertenaga 2A)

Waktu pemadaman pasokan listrik:

• AC: 1 siklus
• DC: 10ms
