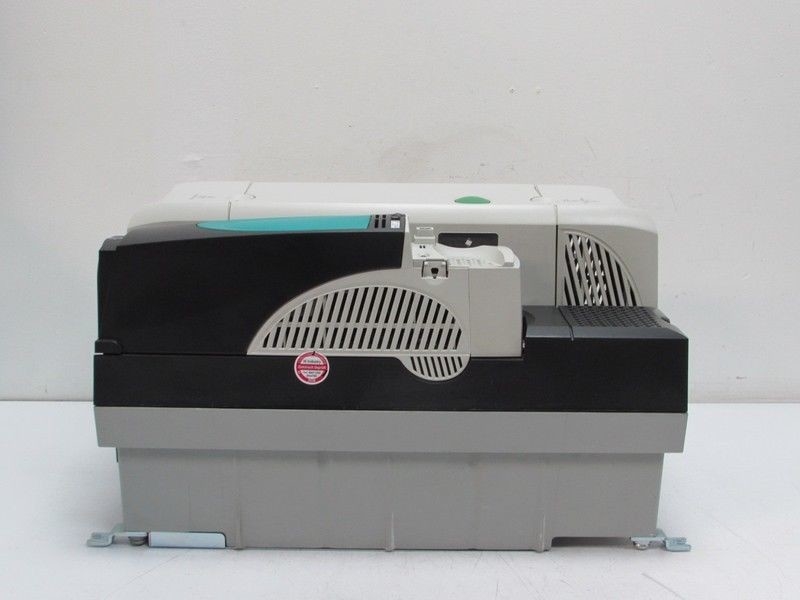

EMERSON SP4402 Teknik Kontrol Penggerak Frekuensi Variabel Unidrive SP 60HP 45kW 400VAC

EMERSON SP4402 Teknik Pengendalian Drive Frekuensi Variabel Control Techniques Unidrive SP 60HP 45kW 400VAC

Informasi lebih lanjut:

SP4402 400 V, drive berperingkat ganda diproduksi oleh Control Techniques untuk lini drive AC UNIdrive. Untuk tugas normal, aplikasi menggunakan motor induksi berventilasi sendiri, harus mampu kelebihan beban rendah, dan tidak memerlukan torsi penuh saat digunakan pada kecepatan rendah.

Untuk tugas berat, aplikasi membutuhkan torsi konstan atau perlu mampu kelebihan beban tinggi, membutuhkan torsi penuh pada kecepatan rendah. Dalam tugas berat, yang merupakan default, perlindungan termal diatur untuk melindungi motor induksi dan motor servo.

Fitur

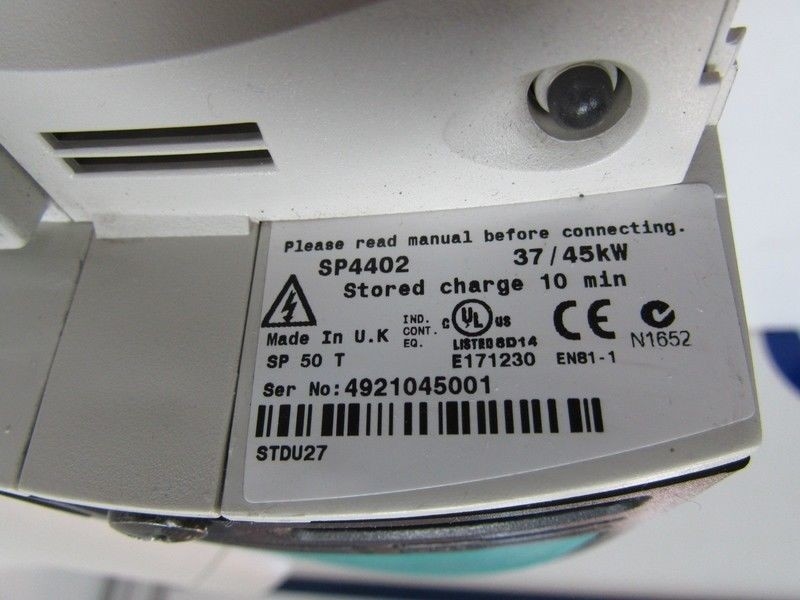

Modul drive Control Techniques SP4402 400 V (380V hingga 480V ±10%) memiliki output kontinu maksimum tugas normal sebesar 83 A. Daya nominal tugas normal pada 400 V adalah 45 kW. Peringkat daya motor tugas normal pada 460 V adalah 60 hp. Arus puncak tugas normal untuk SP4402 adalah 91 A.

Untuk tugas berat, arus output kontinu maksimum Unidrive adalah 74 A. Arus puncak loop terbuka dalam tugas berat adalah 111 A, dan arus puncak loop tertutup dalam tugas berat adalah 129,5 A. Daya nominal pada 400 V adalah 37 kW dan daya motor pada 460 V adalah 60 hp dalam mode tugas berat.

Di bagian depan kiri atas Control Techniques SP4402 adalah sambungan suplai AC. Di sebelah sambungan suplai AC, di sebelah kanan, adalah sambungan suplai DC. Filter EMC internal berada di bawah sambungan suplai AC.

Fitur bagian bawah depan Unidrive SP4402 adalah konektor motor dan resistor rem. Mereka berada di bagian depan kiri dan tengah, masing-masing, diikuti oleh area pengaktifan mode DC tegangan rendah yang terletak di bagian kanan bawah depan.


Keuntungan:

Control Techniques SP4402 menggunakan modul opsi untuk kinerja optimal. Modul opsi yang tersedia untuk SP4402 Unidrive mencakup beberapa modul solusi berkode warna. Ada lima modul opsi umpan balik, tujuh modul ekspansi I/O otomatisasi, 5 modul aplikasi untuk otomatisasi, dan sembilan modul solusi Fieldbus. SP4402 juga memiliki opsi keypad.

CATATAN:
Control Techniques SP4402 dirancang untuk dipasang di dalam enklosur. Beberapa opsi pemasangan termasuk IP54 sebagai standar atau pemasangan melalui panel. Fitur yang perlu dipertimbangkan saat memasang adalah ukuran dan tata letak enklosur, pemasangan modul solusi opsi dan bagaimana itu akan masuk ke dalam enklosur, pengaturan torsi, dan akhirnya lokasi terminal. Peringkat IP dari SP4402 tergantung pada pemasangan drive.

Ada perlindungan yang perlu dipertimbangkan untuk pemasangan termasuk tingkat kelembaban di area pemasangan drive. Ini termasuk penyemprotan dan tetesan air serta kondensasi. Pertimbangan lainnya adalah kontaminasi dengan bahan yang bersifat konduktif secara elektrik atau area berdebu yang dapat mengganggu kemampuan kipas untuk mendinginkan. Seharusnya tidak dipasang di area yang berpotensi memiliki aliran udara yang terlarang atau terpapar gas korosif. Drive Control Techniques harus digunakan dan disimpan dalam rentang yang ditentukan dalam panduan pengguna.
