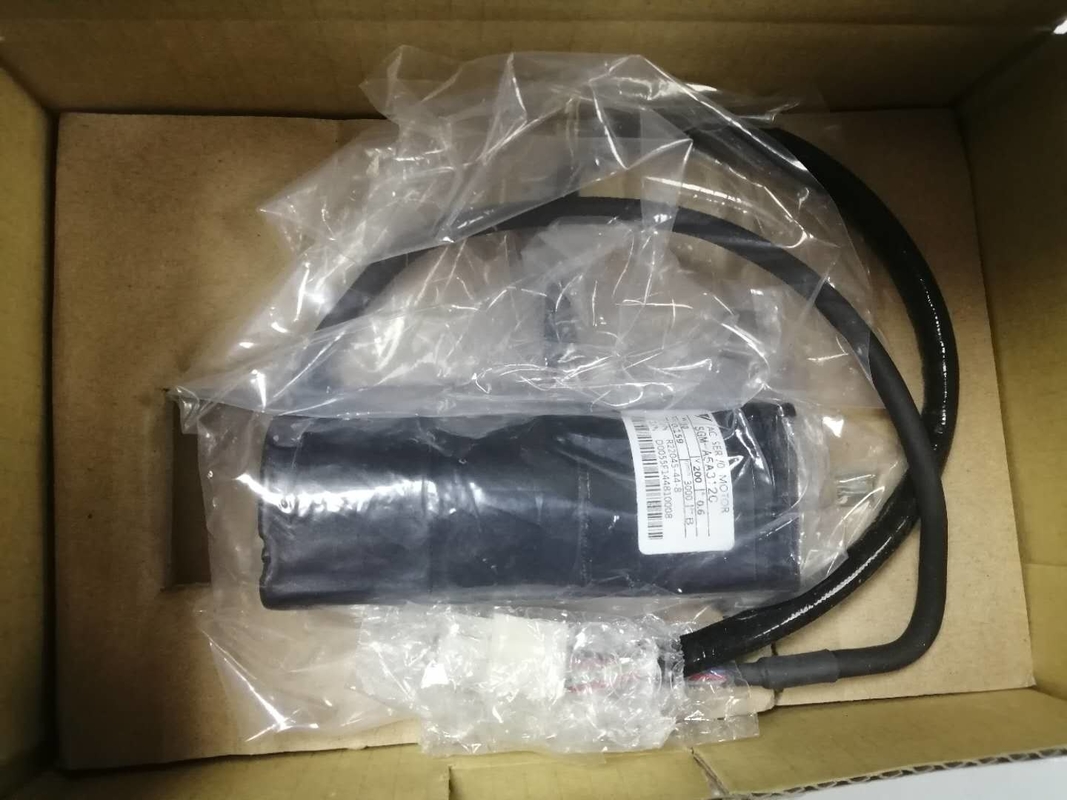

Motor Servo Industri 50W 200V Dengan Encoder Absolut 17bit SGMAS A5A2A2C

Motor Servo Industri SGMAS-A5A2A2C Yaskawa Dibuat di Jepang 50W 200V



Rincian Cepat

1. Kekuatan: 50W
2. Tegangan00V
3. INS:B


Deskripsi

• Servo motor industri
• SGMAS Sigma II
• Yaskawa Electric


Spesifikasi
Arus Kontinyu: 0.66A
Arus puncak: 2,9A
Torsi nominal: 0,159N-m
Torsi puncak: 0,96N-m
Kecepatan maksimum: 3000 rpm (4500 rpm maksimum)
Encoder: 17bit Absolute encoder
Beban Inertia JL kgm2 10-4: 0.026
Poros: lurus tanpa kunci
Brek: Ya (24VDC)
Massa: 0,4kg (0,88lb)



Periksa sinyal masuk.

Periksa kabel sinyal masukan dalam mode monitor.1.6 Operasi dalam Mode Monitor.

Metode Pemeriksaan Putar setiap jalur sinyal yang terhubung ON dan OFF untuk memeriksa bahwa tampilan bit monitor berubah sesuai.

Jika jalur sinyal di bawah tidak di kabelkan dengan benar, motor gagal berputar. Selalu kabelkan dengan benar. (Jika jalur sinyal tidak akan digunakan, pendekkan sesuai kebutuhan.)


Menghidupkan servo (motor) ON

Putar servo ON sebagai berikut:

(1) Periksa bahwa tidak ada referensi yang telah dimasukkan

Untuk kontrol kecepatan/torsi (SGDA-jjjS): V-REF (1CN-3) dan T-REF (1CN-1) pada 0 V.

Untuk kontrol posisi (SGDA-jjjP): PULS (1CN-1) dan SIGN (1CN-3) tetap.


(2) Putar sinyal servo ON ON.

Atur S-ON (1CN-14) ke 0 V. Jika normal, motor dihidupkan dan Digital Operator menampilkan data seperti yang ditunjukkan pada gambar.mengambil tindakan yang tepat seperti yang dijelaskan dalam Lampiran E Daftar Tampilan Alarm.


Mengoperasikan dengan input referensi.

Prosedur operasi berbeda tergantung pada mode kontrol Servopack yang digunakan


(Bagian ini menjelaskan pengaturan standar kontrol kecepatan.)
(1) Secara bertahap meningkatkan tegangan input referensi kecepatan (V-REF, 1CN-3).


Periksa item berikut dalam mode monitor (lihat halaman 179):


• Apakah kecepatan referensi telah dimasukkan?
• Apakah kecepatan motor seperti yang diatur?
• Apakah kecepatan referensi sesuai dengan kecepatan motor yang sebenarnya?
• Apakah motor berhenti ketika tidak ada referensi input?
