IC693CPU331 MODUL CPU SLOT TUNGGAL 16KBYTE PROGRAM PENGGUNA MEMORI KECEPATAN 10MH

Deskripsi IC693CPU331 SINGLE SLOT CPU MODUL16KBYTE USER PROGRAM MEMORIKecepatan 10MH

Rincian singkat:

• IC693CPU331
• DISCONTINUED oleh PEMBUAT
• SINGLE SLOT CPU MODUL
• 16KBYTE USER PROGRAM MEMORI
• Kecepatan 10MH

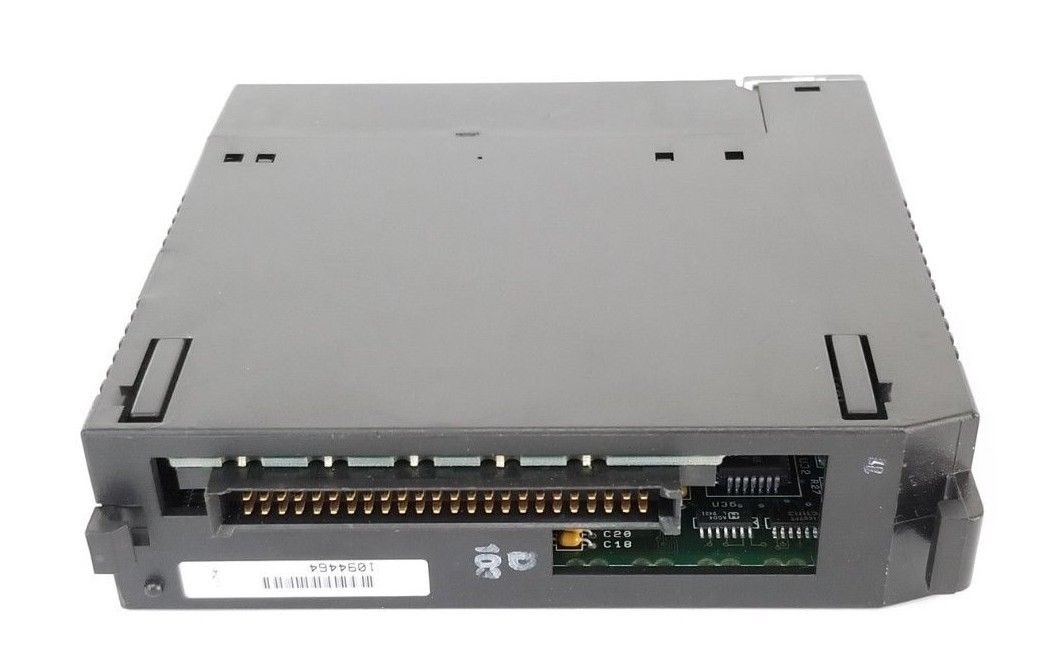

Tentang IC693CPU331

IC693CPU331 adalah CPU modular yang merupakan bagian dari Seri 90-30 PLC dari GE Fanuc Automation. CPU ini dilengkapi dengan prosesor 80188 dengan kecepatan pemrosesan 10 MegaHertz.Ini juga mampu memindai 1K logika Boolean di 0.4 milidetik.

CPU ini memiliki memori pengguna 16Kbyte yang berukuran untuk mengakomodasi 512 bit input diskrit; 512 bit output diskrit; 128 kata input analog dan 64 kata output analog.CPU ini memiliki struktur memori internal yang terdiri dari 1280 bit memori global diskrit; 1024 bit internal coil; 256 bit temporary coil; 128 bit sistem status referensi; 2048 kata register memori dan 16 kata sistem register.Ada 680 unit Timer / Counter tersedia untuk CPU dan mendukung Shift register instruksi.

Dibandingkan dengan CPU tertanam, CPU modular IC693CPU331 mendukung fungsi Override dan dilengkapi dengan jam yang didukung baterai.Tipe memori default yang tersedia untuk CPU ini adalah tipe Random Access Memory (RAM) dan juga dapat dipasang dengan EPROM atau EEPROM opsional.

IC693CPU331 dapat diinstal pada baseplate CPU manapun, baik baseplate 5-slot atau 10-slot.Modul ini menarik arus dari backplane sebesar 350 mA @ 5VDC bus teganganKarena CPU modular ini mendukung jumlah I/O yang lebih besar, ia mendukung ekspansi I/O dengan penggunaan hingga empat (4) basis basis ekstensi dari baseplate I/O Remote.

Modul GE Fanuc IC693CPU331 adalah modul CPU 10 megahertz untuk sistem PLC seri 90-30 GE. Modul IC693CPU331 menggunakan mikroprosesor seri 80188.Suhu operasi untuk modul adalah dari 32 sampai 140 derajat Celcius. Modul IC693CPU331 menempati slot tunggal di baseplate 5-slot dan menarik 350 miliampere arus dari backplane pada tegangan input DC 5 Volt. Tingkat pemindaian khas untuk modul adalah 0.4 milidetik per 1K logika BooleanAda 16 kata yang dialokasikan untuk register sistem yang hanya untuk melihat tabel referensi dan tidak dapat dirujuk dalam program logika pengguna.Jumlah total timer dan penghitung yang didukung oleh modul IC693CPU331 adalah 680Jenis memori yang disediakan pada modul untuk penyimpanan data adalah RAM dan opsional EPROM atau EEPROM.

Memori program pengguna maksimum adalah 16 kilobyte. Jumlah titik input diskrit adalah 512. Jumlah titik output diskrit adalah 512.Memori yang dialokasikan untuk input analog dan output analog adalah 128 kata dan 64 kataSatu port serial built-in tersedia pada modul IC693CPU331 dan port ini dapat diakses melalui konektor PLC catu daya.Protokol yang didukung oleh port serial termasuk SNP budak dan SNPX budak protokol. Modul CMM terpisah diperlukan untuk SNP master SNP-X master, CCM, dan dukungan budak RTU. Modul PCM terpisah diperlukan untuk dukungan master RTU.Modul AD693CMM301 menyediakan 2 port serial tambahan untuk modul IC693CPU331SLP (State Logic Processor) juga kompatibel dengan modul IC693CPU331 dan dapat digunakan untuk menyediakan kontrol multi-tasking.
