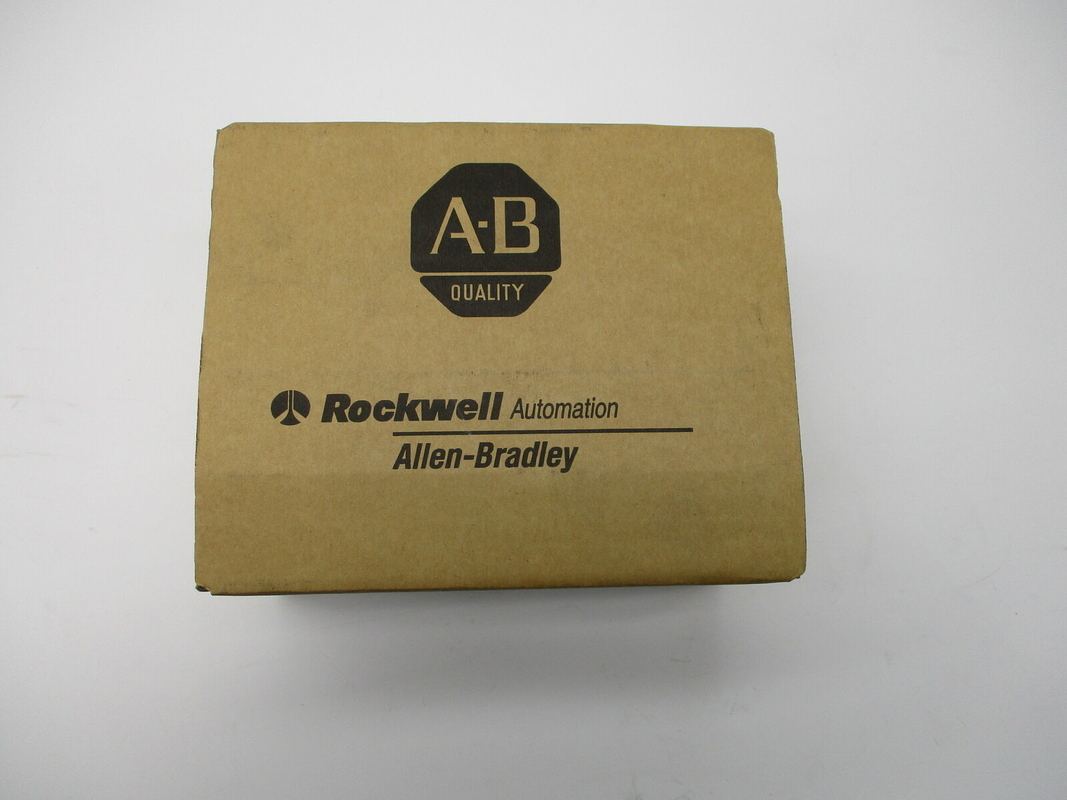

85-265VAC Catu Daya Logix Ringkas 2.0A 8W Allen Bradley 1769-PA4

AB 1769-PA4 adalah sumber daya I/O CompactLogix. Ia dapat menyediakan 120 hingga 240 volt daya AC dan 24 volt daya DC untuk prosesor CompactLogix 1769-L3x, pengontrol,dan modul I/O yang terhubung ke dalamnya. Hingga 8 modul dapat terhubung ke setiap sisi 1769-PA4 untuk maksimum 16 modul untuk satu catu daya. catu daya ini menyediakan 4A arus pada 5 Volt DC atau 2A pada 24 Volt DC.Modul ini memiliki ukuran 2.76 x 3.43 x 4.65 inci dan beratnya sekitar 630 g (1.39 lb).Ini memiliki ruang gaya terbuka dengan sekering terintegrasi yang dapat diganti dengan nomor bagian Littelfuse 02183.15MXP atau Wickman 19195-3 sekering.
1769-PA4 memiliki komponen yang mencakup tuas bus dengan fungsi penguncian, indikator status LED, pintu catu daya dengan label identifikasi,kedua konektor bus bergerak dan stasioner (dengan pin laki-laki dan perempuan), sebuah label nama papan nama, slot lidah dan alur atas dan bawah, kunci rel DIN atas dan bawah, blok terminal dengan penutup aman jari, dan penutup rumah untuk sekring yang bisa diganti.
Sumber daya ini memiliki rentang tegangan input yang dapat dipilih dari 85 hingga 265 Volt dan 170-265 VAC di sepanjang rentang frekuensi input dari 47 hingga 63 Hertz.Konsumsi listriknya sekitar 200 VA pada 120 Volt AC dan 240 VA pada 240 Volt AC dan arus masuk maksimumnya adalah 25 Amps pada 132 Volt AC. 1769-PA4 memiliki kapasitas arus 4 Amps pada 5 Volt DC dan satu dari 2 Amps pada 24 Volt DC, tegangan input nominal 120 sampai 220 Volt AC, Wattage 18 Watt,dan tegangan keluaran 24 Volt DCTegangan isolasi adalah terus menerus pada 265 volt dari input daya AC ke sistem.

Produk AB dengan nomor bagian 1769-PA4 adalah komponen CompactLogix yang berfungsi sebagai catu daya I/O.Ini CompactLogix I / O catu daya backplane daya yang didistribusikan ke 1769 Compact I / O modulSumber daya ini mampu memberi daya modul dari kedua sisi unit.Modul I/O kompak dapat dipasang di setiap sisi catu daya ekspansi I/O di mana hingga Delapan (8) modul dapat dipasang untuk total 16 modul I/O kompak.

Sumber daya ini memiliki rentang input tegangan yang dapat dipilih dari 85 sampai 265V AC atau 170 atau 265V AC.memastikan bahwa pemilihan yang benar diaktifkan untuk mencegah kerusakan pada modulKomponen catu daya ini memiliki output arus nominal 4,0A pada 5VDC dan 2,0A pada 24VDC.Sumber daya ini kompatibel untuk instalasi dalam kumpulan CompactLogix dengan sejumlah besar output diskrit dan modul analog.

Sumber daya ini dipasang dengan sekering internal. sekering ini dapat diganti dengan nomor bagian Wickmann 19195-3.15A atau Littelfuse 02153.15MXP.

Perencanaan catu daya sangat penting dalam membangun perakitan CompactLogix ini disebabkan oleh fakta bahwa catu daya adalah modul yang dirujuk oleh persyaratan peringkat jarak catu daya.Persyaratan modul ini harus diikuti untuk mempertahankan konfigurasi CompactLogix yang validTermasuk prosesor dan modul komunikasi, setiap modul tidak boleh melebihi jarak pasokan daya yang ditentukan.

Modul catu daya ini juga dikonfigurasi dalam perangkat lunak pemrograman seperti RSLogix 5000 atau Studio 5000 Logix Designer.
