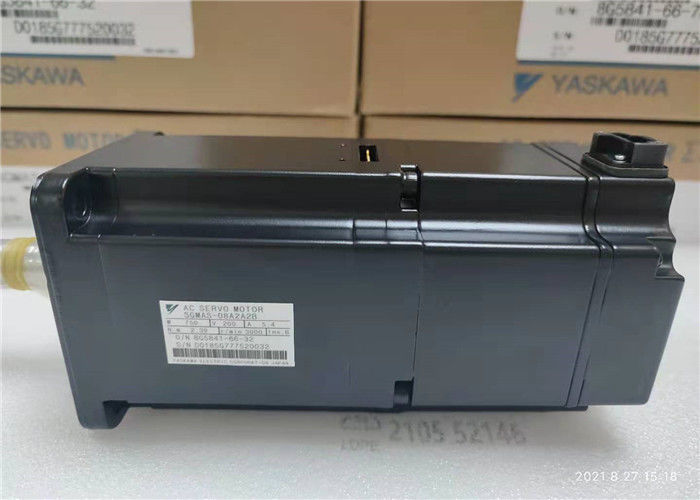

SGMAS 08A2A2B 5.4A SIGMA Motor Servo Industri YASKAWA 750W 200VAC

SGMJV-04ADL21 Motor Servo Industri YASKAWA  MOTOR SERVO AC RPM: 3000 200W

Spesifikasi SGMJV-04ADL21

Produsen: Yaskawa

Nomor Produk: SGMJV-04ADL21

Deskripsi: SGMJV-04ADL21 adalah Motor-Servo AC yang diproduksi oleh Yaskawa

Tipe Servomotor: SGMJV Sigma V Inersia Menengah

Persetujuan: UL, CE, cUL Terdaftar
Rem: Tidak Ada
Merek: Yaskawa
Torsi Konstan (Lb-In): 11,23
Torsi Konstan (Nm): 1,27
Torsi Konstan (Oz-In): 179,8
Resolusi Bit Encoder: 20 BIT
Tipe Encoder: Incremental
T x L x D: 5,06 inci x 2,36 inci x 2,87 inci
Inersia: Sedang
Peringkat IP: IP65
kW: 0,4 KiloWatt
Kecepatan Maks: 6.000 RPM
Tipe Pemasangan: Pemasangan Flensa
Torsi Puncak (Lb-In): 39,475
Torsi Puncak (Nm): 4,46
Torsi Puncak (Oz-In): 631,6
Kecepatan Terukur: 3.000 RPM
Seri: SGMJV
Tipe Servomotor: Rotary
Segel Poros: Tidak Ada
Subkategori: Servo

Output Terukur: 400W

Tegangan Catu Daya: 200VAC

Encoder Serial: Incremental 20-bit

Urutan Revisi Desain: Standar

Ujung Poros: Lurus tanpa pasak

Opsi: Tanpa Opsi

Kontrol: Standar

PRODUK UNGGULAN LAINNYA

Grade 5, tercantum di bawah ini dalam Tabel 1. Untuk torsi pengencangan yang direkomendasikan untuk perangkat keras lain pada motor lihat tabel 4A, dan 4B di bagian Torsi Pengencangan buku ini
Keselarasan mekanis yang akurat sangat penting untuk operasi yang sukses. Getaran mekanis dan kekasaran dalam

menjalankan motor mungkin merupakan indikasi keselarasan yang buruk. Umumnya, keselarasan dengan penggaris lurus melintang,
dan pengukur celah di antara kedua kopling tidak cukup akurat. Disarankan agar
keselarasan diperiksa dengan indikator dial dan batang pemeriksaan yang terhubung ke poros motor dan mesin beban.
Jarak antara hub kopling harus dijaga sesuai rekomendasi produsen kopling.
Offset poros tidak boleh melebihi 0,002 inci. Kesalahan sudut kelurusan harus kurang dari 0,002 inci.
Aplikasi puli, sheave, sprocket, dan roda gigi pada poros motor ditunjukkan dalam Standar NEMA MG1-14.07. Aplikasi dimensi V-belt untuk motor arus bolak-balik ada di

MG1-14.42. Diameter pitch sheave V-belt tidak boleh kurang dari nilai yang ditunjukkan dalam Tabel 14-1 NEMA
MG-1. Rasio sheave lebih besar dari 5:1 dan jarak pusat ke pusat kurang dari diameter sheave besar
harus dirujuk ke Perusahaan. Pastikan bahwa diameter minimum yang diizinkan dari
puli motor dan tegangan sabuk maksimum tidak terlampaui karena tarikan yang berlebihan dapat menyebabkan bantalan
masalah dan kegagalan poros. Kencangkan sabuk hanya secukupnya untuk mencegah selip. Kecepatan sabuk tidak boleh melebihi 5000 kaki per menit (25 meter per detik). Saat V-belt digunakan, rasio sheave lebih besar dari 5:1 dan jarak pusat ke pusat kurang dari sheave besar tidak boleh digunakan. Dimensi puli sabuk harus ditentukan sesuai dengan jenis sabuk, transmisi  dan kapasitas yang akan ditransmisikan. Lubang ventilasi harus dijaga bebas dan jarak minimum yang diperlukan harus diperhatikan agar tidak menghalangi aliran udara pendingin. Selain itu, pastikan bahwa udara panas yang dibuang tidak disirkulasikan kembali ke motor.
