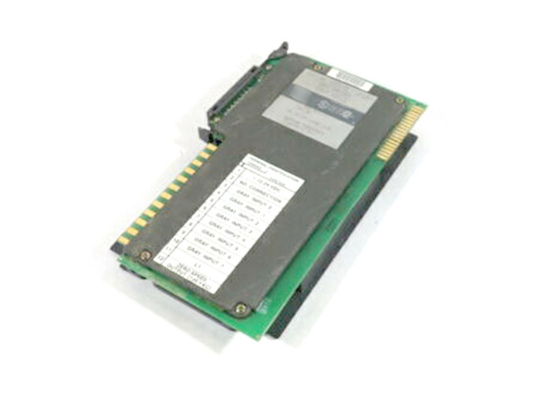

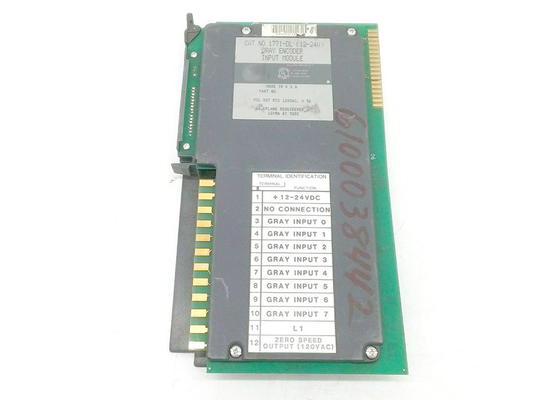

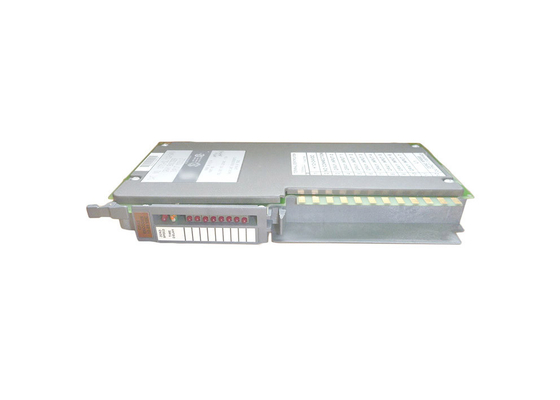

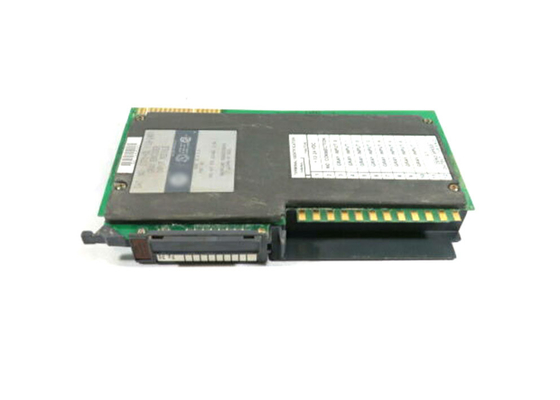

PLC 5 Pemosisian Modul I O 1 Kilohertz 1 Slot Allen Bradley 1771-DL

AB 1771-DL adalah modul konverter kode Gray. Hal ini membutuhkan catu daya DC 12-24V yang terhubung antara 1771-WB dan encoder absolut.Buletin 845A-SJZ3DN6DW 8-bit Gray encoder kompatibel dengan modul iniKode abu-abu 8-bit kemudian dikonversi dari encoder absolut ke nomor biner 8-bit.Ini kemudian akan digunakan sebagai input untuk AB programmable controller. Sementara encoder abu-abu sedang bergerak, switch triac kecepatan nol 120V AC menyala. Switch hanya akan mati setelah modul mengenali bahwa gerakan telah berhenti pada keterlambatan waktu yang dapat dipilih.Menggunakan pot trim yang terletak di bagian depan modul, penundaan waktu dapat dimodifikasi antara 0,3 dan 6 detik. Putar tombol ke arah arah jam untuk mengurangi penundaan dan ke arah jam untuk meningkatkan penundaan.Saklar dapat digunakan ketika kegagalan encoder terdeteksi karena akan bertindak sebagai interlock keamanan dan membuka sirkuit drive. Diukur pada 5A pada 120V AC, saklar memiliki frekuensi operasi dari 47-63 Hz. Saklar memiliki 0.5A arus keluar terus menerus dan memiliki 2A untuk 10 milidetik arus lonjakan.Saklarnya memiliki arus beban minimal 50 mA dan penurunan tegangan pada keadaan ON adalah 2V pada arus beban 100 mA. 1771-DL memiliki arus kebocoran maksimum 5 mA pada keadaan OFF dan sekring output memiliki 8 AG pada pukulan normal 1A.Modul hanya menerima input dari encoder yang melacak posisi rotasi dari 0-360 derajat. Dan nilai posisi ini akan dikonversi ke kode abu-abu 8-bit dari 0-255. Menggunakan kabel multi-konduktor, encoder dapat mengirim nilai posisi dikodekan ke modul 1771-DL.Nilai-nilai akan ditempatkan di latar belakang I/O chassis dari modul. Modul akan output 8-bit 0-255 biner ke input prosesor melalui backplane.

Modul ini memiliki dimensi diperkirakan 1 "x 6" x 10 " (3 cm x 15 cm x 25 cm) dan beratnya 0,43 kg. Keying hanya akan bekerja antara pin 4 dan 6 dan antara pin 24 dan 26.Suhu operasi adalah 32 ∼ 140 derajat Fahrenheit. Suhu penyimpanan modul adalah -40-185 derajat Fahrenheit dengan kelembaban relatif non-kondensasi 5 - 95%. arus backplane adalah 120 mA pada 5V DC dan 1 milisekund input filter waktu keterlambatan.1771-DL memiliki 6 mA per bit pada 10V DC dan 15 mA per bit pada 27V DC pada arus sumber input.
