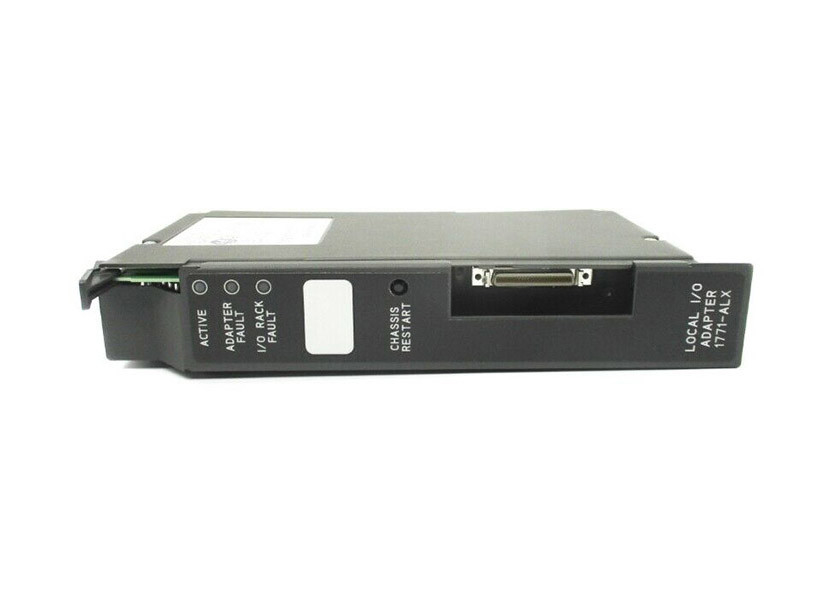

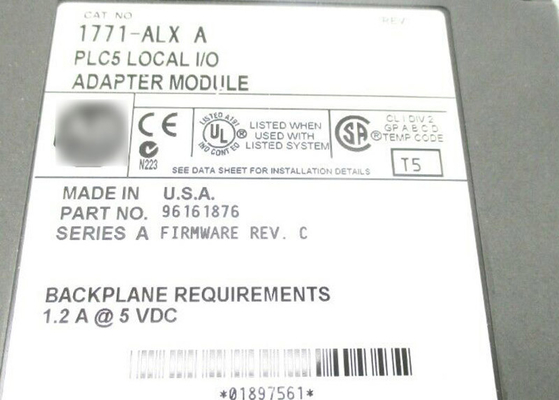

Modul Adaptor I/O Lokal PLC 5 1771-ALX oleh AB adalah modul chassis I/O yang memungkinkan pemutusan rak dari BUS tanpa mengganggu atau mematikan seluruh sistem. Modul ini terletak di slot I/O paling kiri dari chassis I/O 1771 dan memiliki panjang kabel maksimum 30m untuk koneksi ke sistem yang dapat berupa kombinasi kabel 1m (1771-CX1), 2m (1771-CX2), atau 5m (1771-CX5).

Ia memiliki steker terminator 1771–CXT untuk pengakhiran Modul Adaptor I/O Lokal PLC 5 1771-ALX pada BUS dengan Pengontrol yang Dapat Diprogram PLC 5 dan ketika beroperasi, modul adaptor membuang panas maksimum 6.3W dan disipasi termal 21.48 BTU/jam. Modul menarik arus backplane sebesar 1.2A pada 5V DC dan dirancang untuk berfungsi tanpa penurunan daya pada rentang suhu antara 0 dan 60 0C (32 dan 140 0F) pada rentang kelembapan relatif 5-95% tanpa kondensasi. 1771-ALX memiliki 3 indikator lampu LED yang menunjukkan status dan juga memungkinkan pengguna untuk memecahkan masalah modul.

AB 1771-ALX adalah adaptor I/O Lokal. Modul ini memungkinkan pemasangan hingga enam belas (16) adaptor I/O lokal, memungkinkan ekspansi rak dan kemampuan untuk menampung sejumlah modul 1771 yang meningkat. Ia dipasang di slot paling kiri dari setiap chassis dan menggunakan kabel interkoneksi untuk membuat koneksi fisik ke rak yang diperluas. Ia kompatibel untuk digunakan dengan kabel interkoneksi 1771-CX1 dengan panjang 1 meter, 1771-CX2 dengan panjang 2 meter, dan 1771-CX5 dengan panjang 5 meter.

Jarak chassis yang didukung oleh 1771-ALX adalah 30 meter kabel atau 98.4 kaki kabel. Ia memiliki disipasi daya maksimum 6.3 Watt dan minimum 5.7 Watt dengan disipasi termal maksimum 21.48 British Thermal Units (BTU) per jam dan minimum 19.44 BTU per jam. Ia memiliki penarikan arus backplane sebesar 1.2 Ampere pada 5 Volt DC.

Saat memasang modul ini, terapkan posisi pemberian kunci modul yang sesuai. Konektor atas harus diatur antara 54 dan 56 sedangkan konektor bawah harus diaktifkan antara 4 dan 6. Ia dapat digunakan dengan chassis I/O Seri A atau B 1771 mana pun atau dengan catu daya eksternal atau slot 1771 mana pun. Ia dilengkapi dengan tiga (3) indikator LED yang menunjukkan jika adaptor AKTIF; KERUSAKAN ADAPTOR, dan KERUSAKAN RAK I/O.

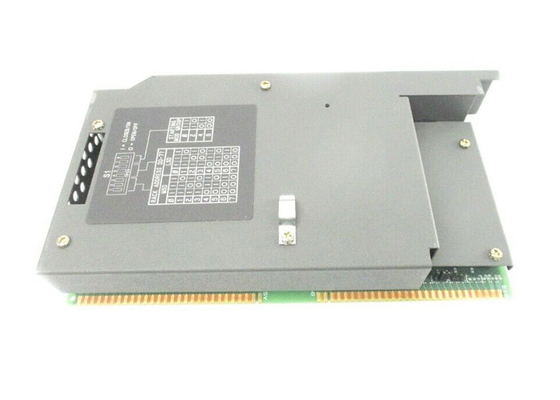

Untuk konfigurasi adaptor, ia dilengkapi dengan sakelar adaptor dan steker adaptor. Sakelar adaptor digunakan untuk mengatur alamat rak I/O dan nomor grup I/O pertama atau nomor grup modul awal. Steker konfigurasi modul digunakan untuk memenuhi syarat modul I/O dan metode pengalamatan. Untuk digunakan dengan modul I/O 32 titik dan mendukung metode pengalamatan apa pun, atur steker konfigurasi untuk menghubungkan 2 pin bawah.

Dengan pengaturan ini, 1771-IX dan 1771-IY tidak dapat digunakan. Untuk mengatur dukungan untuk 1771-IX dan 1771-IY dan metode pengalamatan apa pun, hubungkan dua (2) pin atas. Dalam konfigurasi ini, modul I/O 32 titik tidak didukung.
