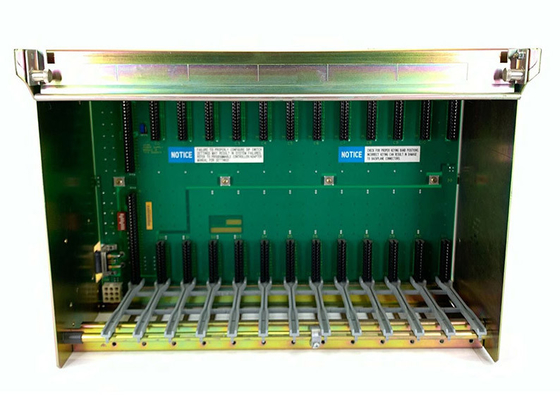

AB 1771-A3B1 Chassis I/O Universal 24 Ampere 12 Slot

AB 1771-A3B1 adalah sasis I/O untuk modul I/O 1771. Sistem PLC-5 1771 adalah sistem modular yang membutuhkan sasis I/O 1771 untuk memungkinkan pemasangan berbagai modul. Komunikasi antara modul I/O dan modul prosesor atau modul adaptor I/O disediakan oleh backplane. Sasis 1771-A3B1 memiliki 12 slot I/O. Dimensinya adalah 12,4 x 19,0 x 7,6 inci dan beratnya 12,6 lbs. Untuk pemasangan dalam sistem PLC-5 1771, ia menggunakan metode pemasangan panel belakang dengan jarak yang memadai dan enklosur terbuka. Backplane sasis memiliki catu daya 8A pada 5V DC. Sasis 1771-A3B1 memiliki konfigurasi universal untuk pemasangan sasis dan desain sistem karena desainnya yang konsisten. Untuk ekspansi di masa mendatang, ia dapat dengan mudah diganti dengan sasis yang lebih besar. Ini dimaksudkan untuk digunakan di lingkungan industri dengan suhu pengoperasian 0 - 60 °C (32 - 140 °F), kelembaban relatif non-kondensasi 5-95%, dan guncangan pengoperasian 30g.

AB 1771-A3B1 adalah sasis I/O universal yang merupakan bagian dari buletin Produk 1771. Modul ini terutama digunakan untuk menyediakan lokasi pemasangan Perangkat Keras Kontrol Logika yang Dapat Diprogram (PLC) seperti Catu Daya, Prosesor, modul I/O, dan modul khusus. Ia juga menyediakan engsel dari berbagai lengan kabel yang digunakan untuk mengakhiri kabel sinyal untuk antarmuka ke modul.

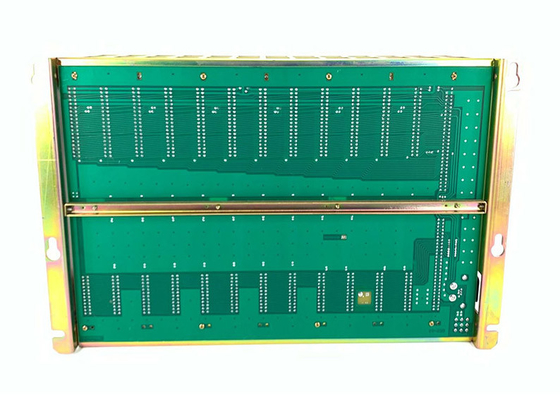

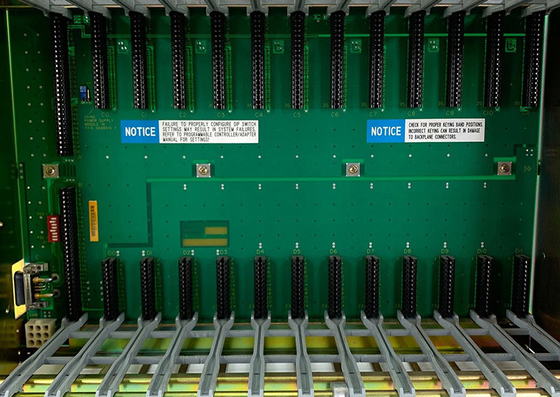

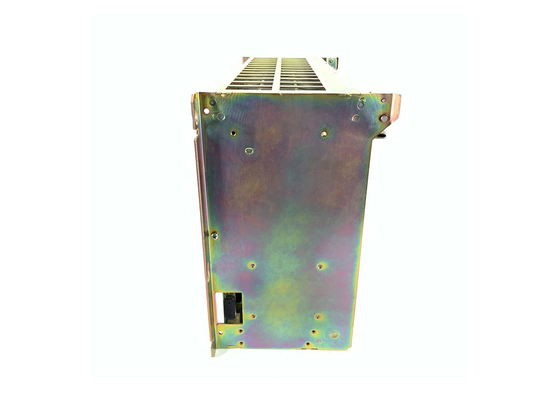

1771-A3B1 menjadi host konektivitas modul ke backplane serta backplane itu sendiri. Tegangan dan arus keluaran dari catu daya yang terhubung didistribusikan oleh sirkuit elektronik yang dipasang ke sasis ini yang diterima oleh setiap modul yang terpasang. Sasis ini dapat menampung hingga dua belas (12) modul dan dapat digunakan sebagai rak I/O lokal, diperluas, atau Jauh (RIO). Ia memiliki arus keluaran maksimum 24 Ampere dan hanya mendukung pemasangan panel melalui tab pemasangan yang disediakan. Sasis ini diamankan ke panel belakang enklosur dengan menggunakan baut pemasangan ¼-20 (M6 x 10).

Sasis ini memiliki spesifikasi suhu 0 hingga 60 derajat Celcius atau 32 hingga 140 derajat Fahrenheit untuk suhu pengoperasian dan suhu penyimpanan -40 hingga 85 derajat Celcius atau -40 hingga 185 derajat Fahrenheit dengan kelembaban relatif 5 - 95%, non-kondensasi. Beratnya 5,9 kilogram atau 13 pon dan secara fisik berukuran 483 x 339 x 221 milimeter atau 19,0 x 12,4 x 7,6 inci. Ini disetujui dan disertifikasi untuk digunakan di area aplikasi Kelas 1, Divisi 2, Grup A, B, C dan D dengan guncangan pengoperasian dan getaran masing-masing 2g pada 10-500 Hertz dan 15g.
