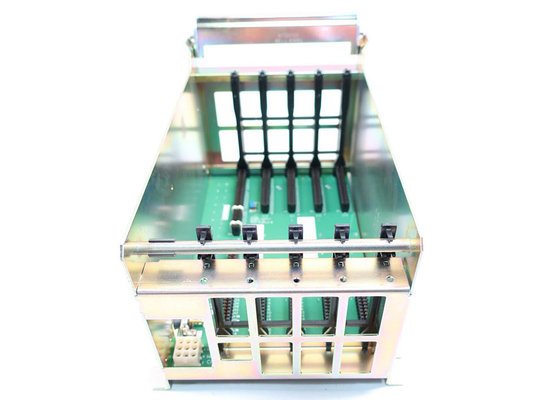

AB 1771-A1B, PLC 5 I/O Chasis, 4 Slot, 16 Ampere
Detail produk:
| Tempat asal: | Amerika Serikat |
| Nama merek: | AB |
| Nomor model: | 1771-A1B |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 |
|---|---|
| Harga: | Dapat dinegosiasikan |
| Kemasan rincian: | Baru dalam kotak aslinya |
| Waktu pengiriman: | 5-8 HARI KERJA |
| Syarat-syarat pembayaran: | T / T |
| Menyediakan kemampuan: | 100 |
|
Informasi Detail |
|||
| Merek: | AB | Model: | 1771-A1B |
|---|---|---|---|
| Jenis Modul: | Sasis I/O | Jumlah Slot I/O Modul: | 4 Slot |
| Max Backplane Current (pada 5 Volt DC): | 16 Ampere | Jenis Mount: | Panel belakang |
| Getaran: | 2 g (pada 10-500 Hertz) | Lokasi: | Berdiri sendiri |
| Menyoroti: | Modul Output Relay Terisolasi PLC,Modul I O Digital 48VDC,Modul Output Logika Positif PLC |
||
Deskripsi Produk
AB 1771-A1B, PLC 5 I/O Chassis, 4 slot, 16 ampere
Spesifikasi Teknis untuk 1771-A1B
| Produsen | Rockwell Automation |
| Merek | AB |
| Nomor Bagian/Catalog No. | 1771-A1B |
| Jenis Modul | I/O Chassis |
| Jumlah slot I/O modul | 4 slot |
| Max Backplane Current (pada 5 Volt DC) | 16 ampere |
| Jenis Mount | Panel belakang |
| Jenis kandang | Gaya terbuka |
| Kejut Operasi | 15 g |
| Shock Non-Operasi | 30 g |
| Getaran | 2 g (pada 10-500 Hertz) |
| Dimensi | 12.4 x 7.6 x 9.0 inci (315 x 193 x 229 mm) |
| Berat badan | 80,0 lbs (3,6 kg) |
| Lokasi | Berdiri Sendiri |
| Dimensi | 3.5 x 6,5 x 2,0 inci (89 x 165 x 51 mm) |
Sekitar 1771-A1B
1771-A1B adalah AB PLC-5 Chassis.
Sasis AB 1771-A1B adalah tulang punggung dari setiap sistem pengendali AB PLC-5 yang dapat diprogram.Sasis ini menyediakan jalur komunikasi antara berbagai modul I/O dan kontroler atau modul adaptor I/O. 1771-A1B adalah kandang universal dan kompak untuk prosesor, modul catu daya, modul adaptor I/O lokal dan terjauh, dan modul I/O.

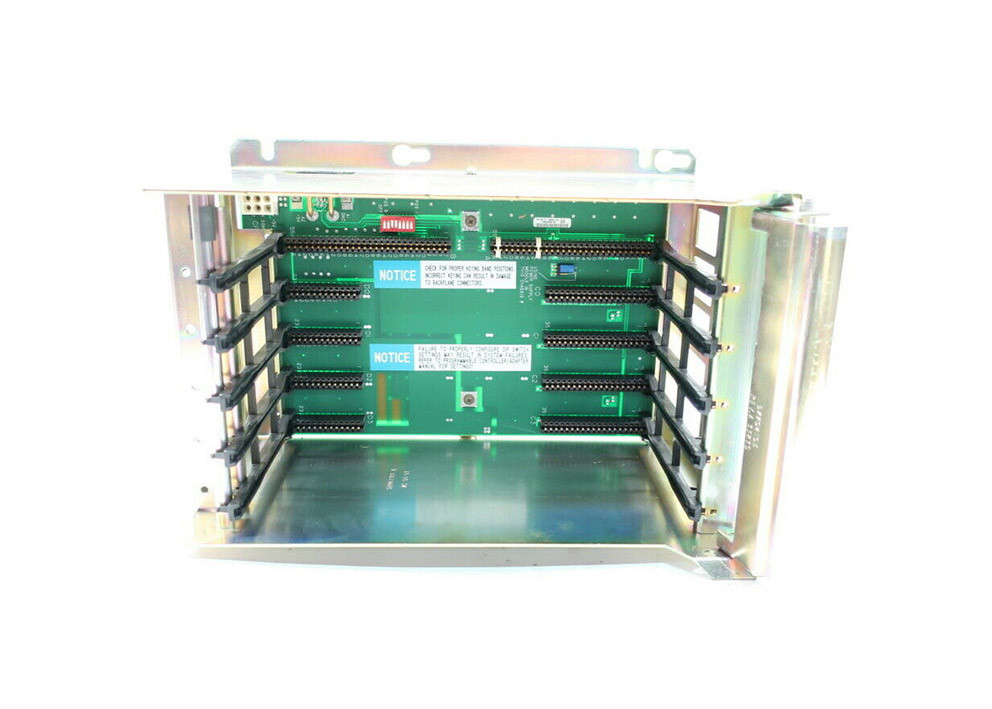

Sasis 1771-A1B memiliki 4 slot untuk memasang berbagai modul. slot paling kiri dari sasis 1771-A1B disediakan untuk modul prosesor atau adaptor.Slot lain di sasis kompatibel dengan modul komunikasi, modul I/O, dan modul catu daya. Sangat penting untuk mengikuti tabel kompatibilitas untuk setiap modul PLC-5/1771. Harap dicatat bahwa 1771-A1B adalah bagian dari seri B. Sumber daya 1771-P1, -P2,-P7 dan -PS7 dapat dipasang pada plat sisi kiri dari sasis 1771-A1B.
Sasis 1771-A1B dirancang untuk instalasi panel mount. sasis 1771-A1B dapat menerima daya melalui prosesor dengan catu daya terintegrasi yang menyediakan 2 sampai 4 ampere,modul catu daya yang menyediakan 3 sampai 8 ampere, dan catu daya eksternal yang menyediakan 6,5 sampai 16 ampere.
Arus belakang pesawat terbesar untuk 1771-A1B adalah 16 ampere yang beroperasi pada 5 Volt DC. Sasis 1771-A1B harus terhubung ke bus tanah pusat melalui stud grounding yang terletak di sasis itu sendiri.Chassis √ catu daya dikonfigurasi melalui jumper konfigurasi.
Jumper memiliki dua posisi: "N" - posisi untuk catu daya eksternal, dan "Y" - posisi untuk modul catu daya atau prosesor dengan dan catu daya integral.Sasis 1771-A1B tidak dapat didukung dengan modul catu daya dan catu daya eksternal pada saat yang sama.
