AB 1746-P1 Catu Daya SLC 500 120/220 Volts AC

AB 1746-P1 adalah catu daya SLC 500.Ini memiliki tegangan saluran 85 hingga 132 Volt atau 170 hingga 265 Volt AC pada 47 hingga 63 Hertz dan dengan kebutuhan daya saluran tipikal 135 VA.Kapasitas arus internalnya adalah 2 A pada 5 Volt DC dan 0,46 A pada 24 Volt DC dan arus masuknya maksimum 20 A. Catu daya ini juga memiliki kapasitas arus daya pengguna 24 Volt DC 200 mA dan 24 Volt Kisaran voltase daya pengguna DC 18 hingga 30 Volt DC.

Perlindungan arus lebih maksimum yang disediakan pengguna adalah 15 A dan isolasi antara terminal input dan backplane adalah 1800 Volt AC RMS selama 1 detik.Berukuran 5,5 x 2,3 x 5,7 inci dan berat 2 pon atau 0,9 kilogram, catu daya ini dapat dipasang pada sasis 1746.Ini juga memiliki suhu operasi 0 hingga 60 derajat Celcius dan kapasitas saat ini diturunkan sebesar 5% ketika suhu melebihi 55 derajat Celcius.

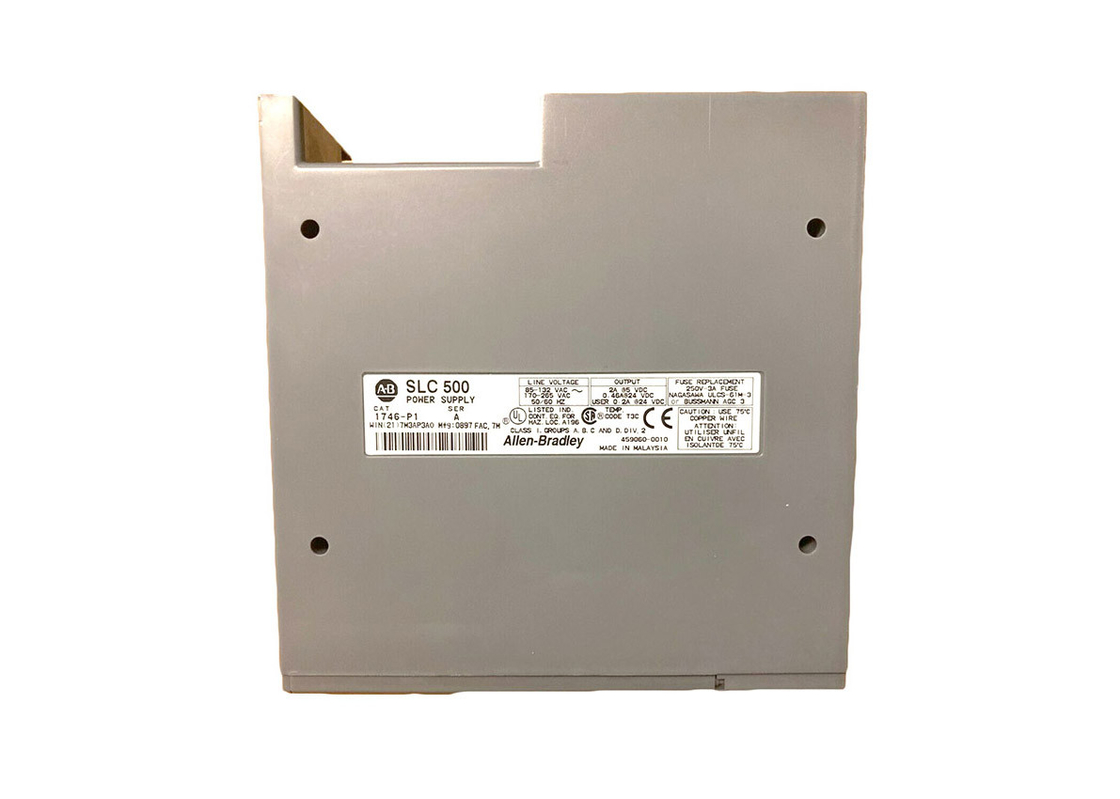

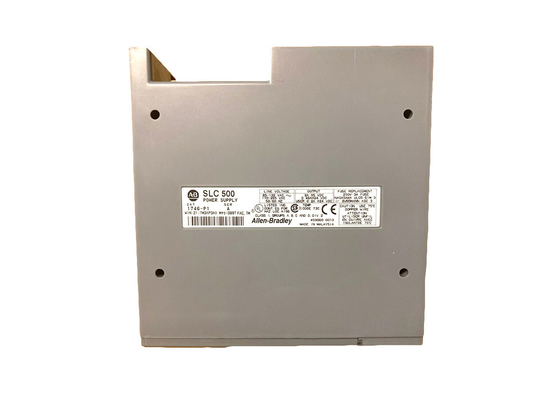

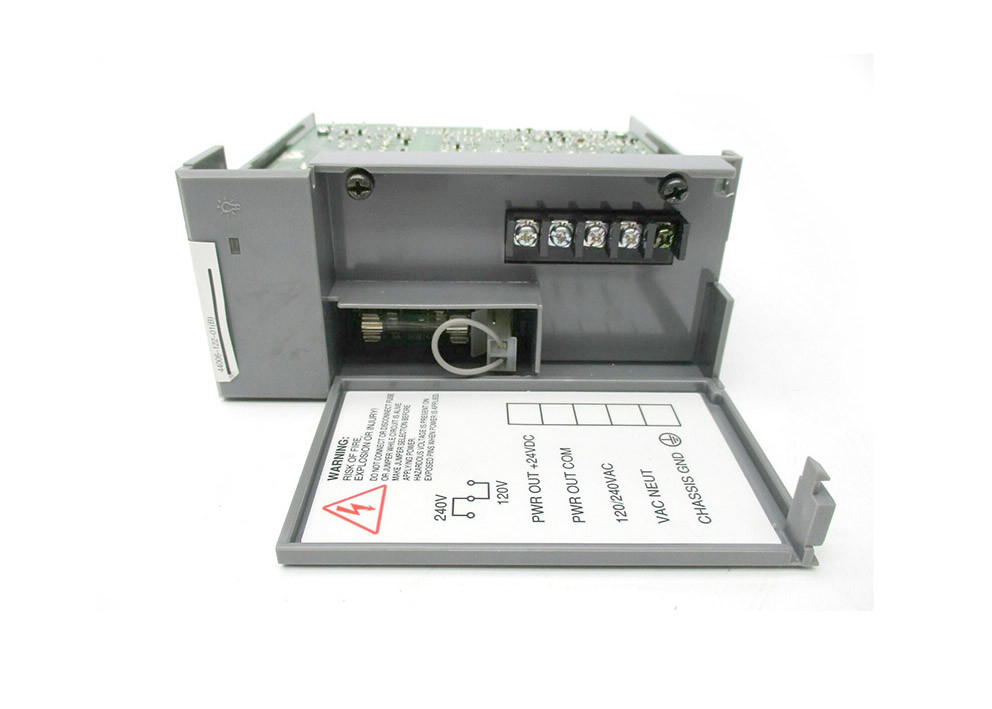

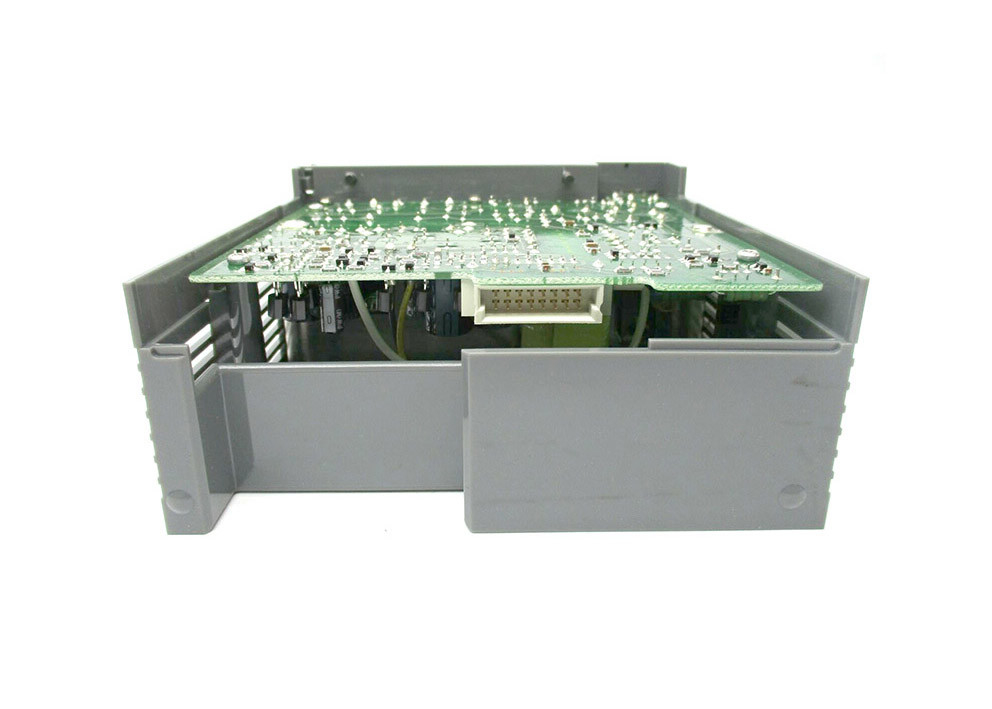

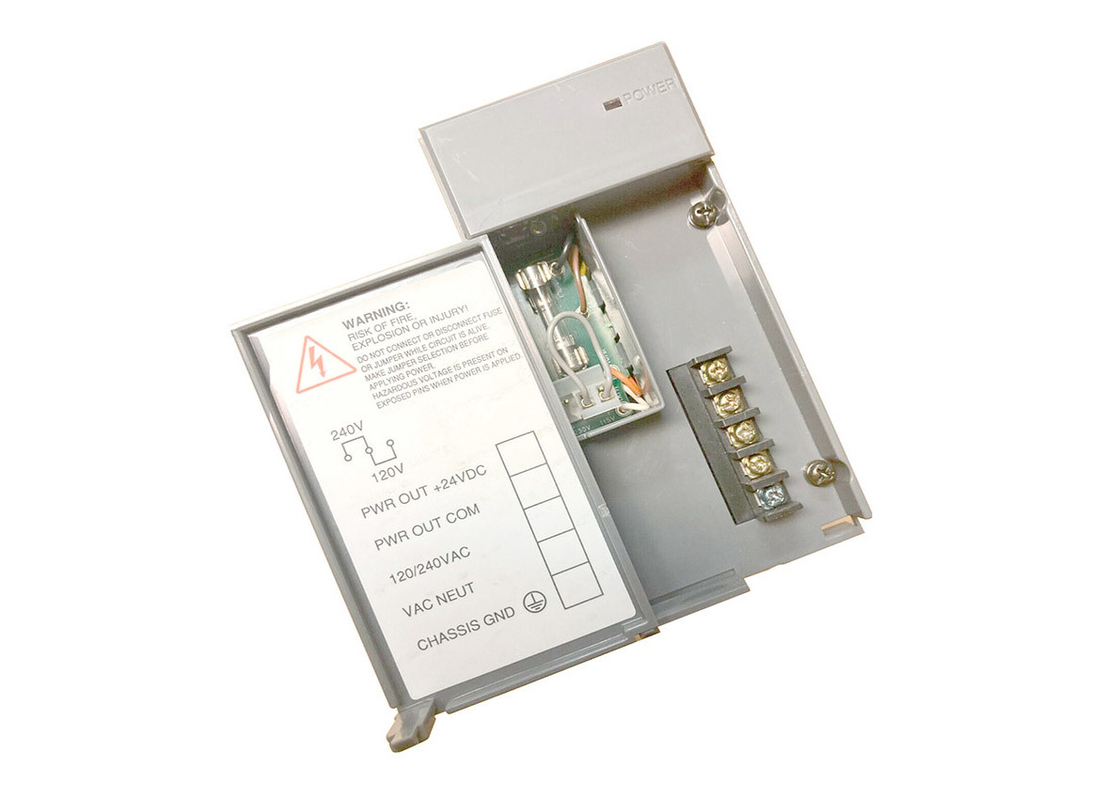

Jumper input harus diatur sebelum mengalirkan daya ke catu daya 1746-P1 selama pemasangan.Ini karena pin yang terbuka memiliki voltase berbahaya saat daya dialirkan dan ini dapat mengakibatkan cedera.Catu daya ini dilengkapi dengan pelindung sekring, tetapi ini terbatas hanya untuk melindungi dari bahaya kebakaran karena kondisi korsleting.Untuk kondisi arus lebih daya pengguna, 1746-P1 Seri A buatan Jepang akan mengalami pemadaman catu daya dan gangguan CPU dan prosedur pemulihannya adalah memuat ulang program pengguna.

Untuk 1746-P1 Seri A yang dibuat di Malaysia, CPU tetap berjalan tetapi terjadi pemadaman pengguna DC 24 Volt dan prosedur pemulihannya adalah memperbaiki kondisi kelebihan arus.Ketika undervoltage terjadi, catu daya 1746-P1 akan terus mengoperasikan pengontrol SLC 500 untuk waktu yang singkat dan akan berhenti memasok daya ke pengontrol saat voltase input turun di bawah kisaran pengoperasian yang disarankan untuk waktu yang lebih lama dari CPU waktu penahanan.Untuk catu daya 1746-P1, waktu penahanan CPU adalah 20 ms untuk beban penuh dan 3000 ms untuk tanpa beban.Pengoperasian akan dilanjutkan setelah catu daya mendapatkan voltase input normal.

1746-P1 adalah catu daya SLC 500.Komponen Programmable Logic (PLC) ini adalah modul yang diperlukan untuk mengoperasikan rak SLC 500.Ini memberikan daya backplane yang digunakan oleh sebagian besar modul yang terpasang pada sasis untuk memberi energi pada setiap sirkuit listrik agar dapat dioperasikan.

Modul catu daya ini memiliki kebutuhan tegangan listrik 85 - 132 / 170 - 265 VAC dengan frekuensi 47-63 Hz.Selain menyediakan catu daya backplane, modul ini mampu menyediakan tegangan 18-30 VDC dengan Arus 200 mA.Catu daya ini memiliki sekering internal terpasang yang dapat diganti dengan nomor komponen 1746-F1.Ini juga memiliki perlindungan arus lebih yang disediakan pengguna dengan nilai 15 Ampere.

Melalui catu daya, pengontrol SLC 500 mampu beroperasi meskipun catu daya input turun di bawah level voltase pengoperasian.Fitur ini dikenal sebagai waktu penahanan CPU.Program dan data I/O terus dipindai untuk jangka waktu terbatas.Jika daya kembali ke level tegangan normal, prosesor dapat terus beroperasi secara normal.Untuk 1746-P1, waktu tunggu CPU adalah 20 md saat beban penuh dan 3000 md saat tanpa beban.

Catu daya ini dipasang di bagian paling kiri dari sasis SLC 500.Apakah rak utama, ekspansi atau Remote I/O, posisi pemasangannya sama.Hanya Satu (1) catu daya yang diperlukan per sasis.
