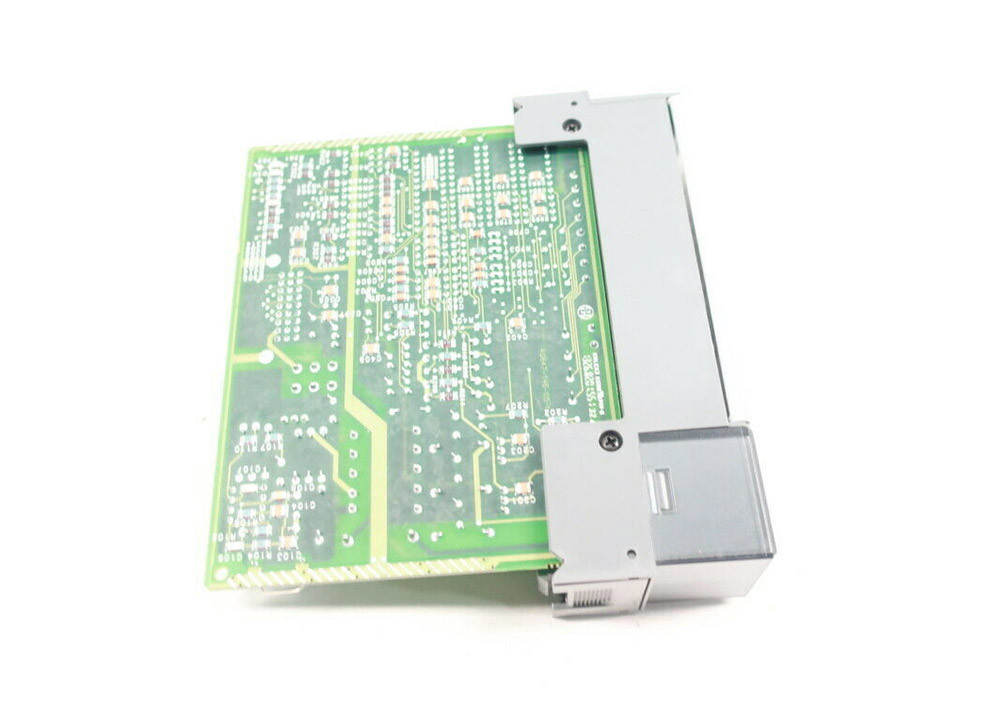

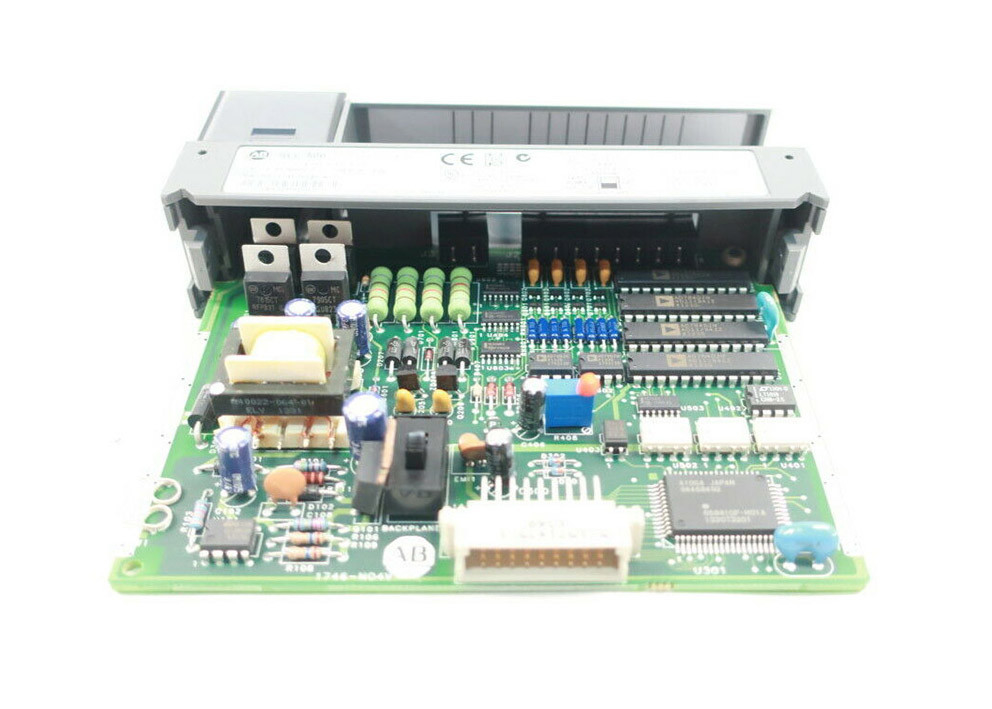

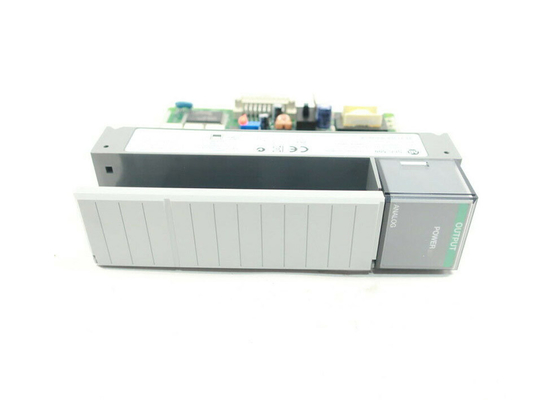

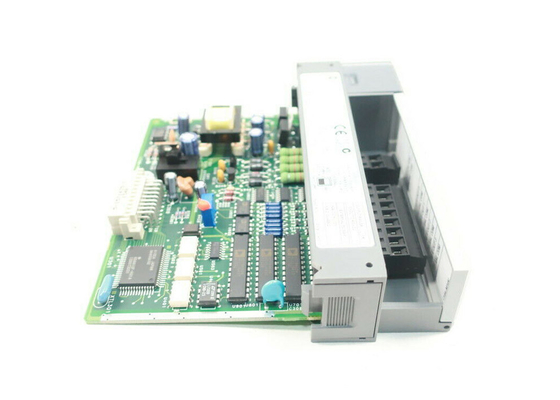

AB 1746-NO4V Modul Output Analog SLC 500 10 VDC
-
-
Gambar besar :
AB 1746-NO4V Modul Output Analog SLC 500 10 VDC
|
Detail produk:
Tempat asal: |
Amerika Serikat |
Nama merek: |
AB |
Nomor model: |
1746-NO4V |
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: |
1 |
Harga: |
negotiable |
Kemasan rincian: |
Baru dalam kotak aslinya |
Waktu pengiriman: |
5-8 HARI KERJA |
Syarat-syarat pembayaran: |
T / T |
Menyediakan kemampuan: |
100 |
|
Detil Deskripsi produk
Merek: |
AB |
Model: |
1746-NO4V |
Seri: |
SLC500 |
Tipe Modul: |
Modul Keluaran Analog |
Arus Backplane (5 Volt): |
55 miliamp |
Arus Backplane (24 Volt): |
145 miliamp |
Tegangan keluaran: |
-10 hingga +10VDC |
keluaran skala penuh: |
10 VDC |
Cahaya Tinggi: |
Modul Output Relay Terisolasi 240VAC, Modul Komputer Mikro Solid State PLC, Modul Output Logika Positif ESCPP |
AB 1746-NO4V , Modul Keluaran Analog SLC 500 , 10 VDC
Spesifikasi Teknis untuk 1746-NO4V
Pabrikan |
Otomasi Rockwell |
Merek |
AB |
Nomor Bagian/Nomor Katalog. |
1746-NO4V |
Seri |
SLC500 |
Tipe Modul |
Modul Keluaran Analog |
Arus Backplane (5 Volt) |
55 miliamp |
Keluaran |
Empat (4) |
Arus Backplane (24 Volt) |
145 miliamp |
Tegangan Keluaran |
-10 hingga +10VDC |
Output Skala Penuh |
10 VDC |
Metode Konversi |
Tangga R-2R |
Pengodean Keluaran Tegangan |
-32.768 hingga +32.764 |
Perbarui Waktu |
512 mikrodetik |
Arus Belakang |
(5 Volt) 55 miliampere;(24 Volt DC) 145 miliampere |
Resolusi |
14 bit |
Resolusi |
14 bit |
Respon langkah |
2,5 milidetik |
Respon langkah |
2,5 milidetik |
Indikator |
LED |
UPC |
10662073735929 |
Suhu Operasi Sekitar |
0 hingga 60 derajat Celcius |
Tentang 1746-NO4V
AB 1746-NO4V adalah empat (4) titik, modul keluaran tegangan analog standar SLC 500 non-terisolasi.Ini memiliki rentang keluaran -10 hingga
10 Volt -1 LSB DC dengan rating arus backplane 55 mA pada 5 Volt dan 145 mA pada 24 Volt.Catu daya eksternal 24 VDC dapat digunakan dengan
modul ini dengan mengaktifkan SW1 eksternal.Jika daya backplane mencukupi, daya backplane dapat digunakan sebagai sumber daya ini
modul alih-alih pasokan eksternal.1746-NO4V memiliki kabel medan ke isolasi backplane 500 Volt DC, dan reaktansi beban maksimum
1 μF dan arus beban maksimum 10 mA.
Modul ini adalah modul yang dikalibrasi pabrik dan menggunakan format komunikasi biner komplemen dua bit 16-bit.1746-NO4V disertakan

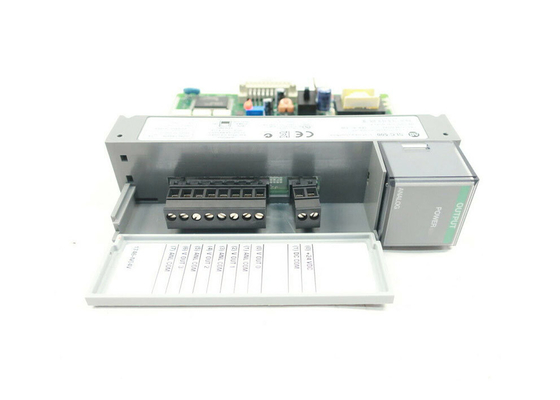

enklosur tipe terbuka dan dipasang pada sasis 1746.Itu juga dilengkapi dengan indikator status LED dan blok terminal yang dapat dilepas (RTB).
Ukuran kabel yang disarankan untuk modul ini adalah ukuran kabel maksimum #14 AWG.Waktu pembaruannya adalah 512 µs untuk semua saluran yang paralel, dan
ini memiliki waktu respons langkah 2,5 ms pada 95%.Suhu pengoperasian 1746-NO4V berkisar antara 32 hingga 140 derajat Fahrenheit,
suhu non-pengoperasian berkisar antara -40 hingga 185 derajat Fahrenheit dan kelembapan relatif non-kondensasi untuk pengoperasian dan penyimpanan adalah 5
hingga 95%.1746-NO4V's memiliki drift akurasi keseluruhan maksimum +/- 54 ppm/derajat Celcius skala penuh.
Modul AB 1746-NO4V adalah modul output analog Programmable Logic Controller (PLC) yang termasuk dalam produk SLC 500
platform.Saluran keluaran modul ini menghasilkan sinyal tegangan mulai dari sinyal -10 hingga +10VDC.
Saat memasang modul ini ke sasis, panduan tertentu dapat digunakan untuk menentukan penempatan slot atau sasis modul yang ideal.
Dua (2) faktor umum dipertimbangkan seperti Suhu sekitar dan Kebisingan listrik.Untuk kebisingan listrik, modul ini direkomendasikan untuk
dipasang jauh dari AC atau tegangan DC tingkat tinggi.Selain itu, yang terbaik adalah memasang modul ini jauh dari catu daya sistem.Untuk
pertimbangan suhu sekitar, sasis yang paling dekat dengan bagian bawah enklosur adalah sasis pemasangan yang disarankan.
Modul ini tidak mendukung pelepasan daya.Jangan pernah melepas modul ini saat daya dialirkan karena dapat menyebabkan busur listrik
kerusakan pada sirkuit elektronik.Modul juga dapat dipasang dengan Removable Terminal Block (RTB) yang dipasang di panel depan.Menggunakan
14 kabel AWG dan batasi maksimal Dua (2) kabel yang diakhiri di terminal yang sama.Ini untuk memberikan ruang untuk pemecahan masalah serta menjadi
dapat menutup penutup modul.
Keluaran analog dapat ditetapkan ke keluaran pengontrol PID, hasil operasi Matematika atau nilai manual yang dimasukkan dari Mesin Manusia
Interface (HMI), atau Supervisory Control and Data Acquisition (SCADA).Ini adalah sumber perintah kontrol.Ini juga dapat digunakan untuk
mengirim ulang sinyal untuk referensi perangkat lain untuk menerapkan aplikasi pemantauan, perekaman, dan konversi mereka.Untuk berdiri sendiri
pengontrol yang memerlukan koordinasi kontrol seperti fungsi pembagian beban, keluaran analog dapat digunakan untuk mengirim sinyal referensi ke semua
pengontrol dan perangkat yang terlibat.
