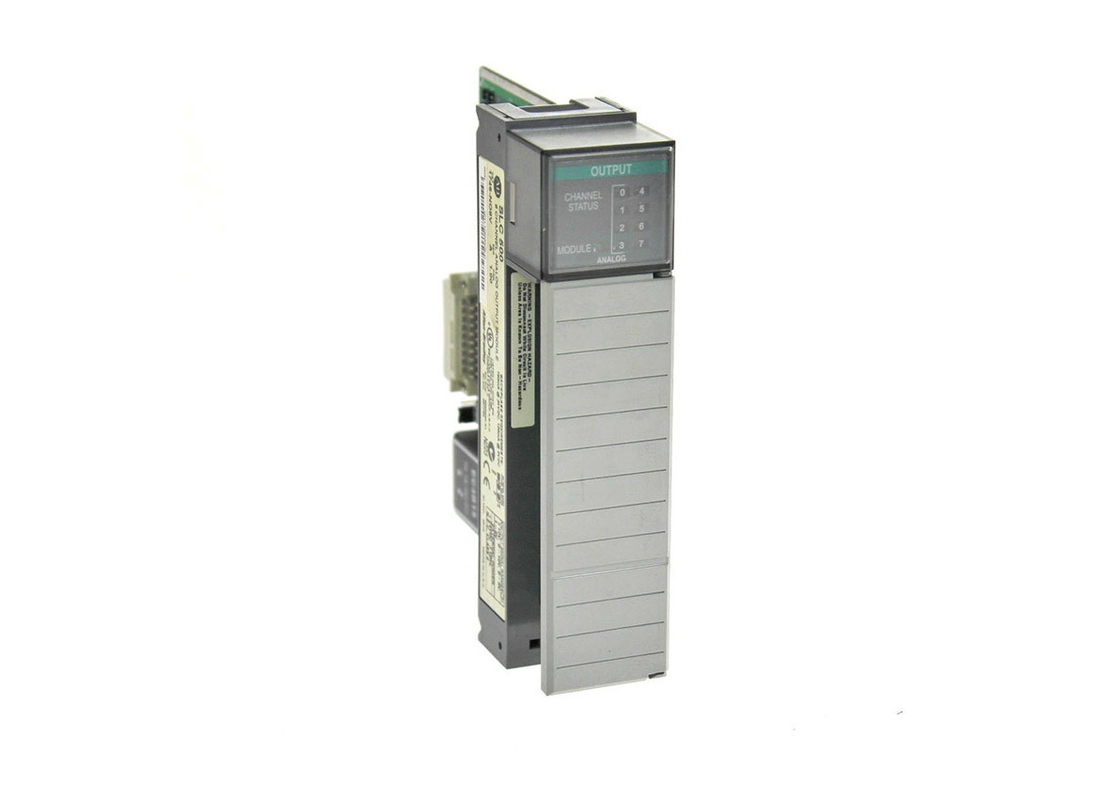

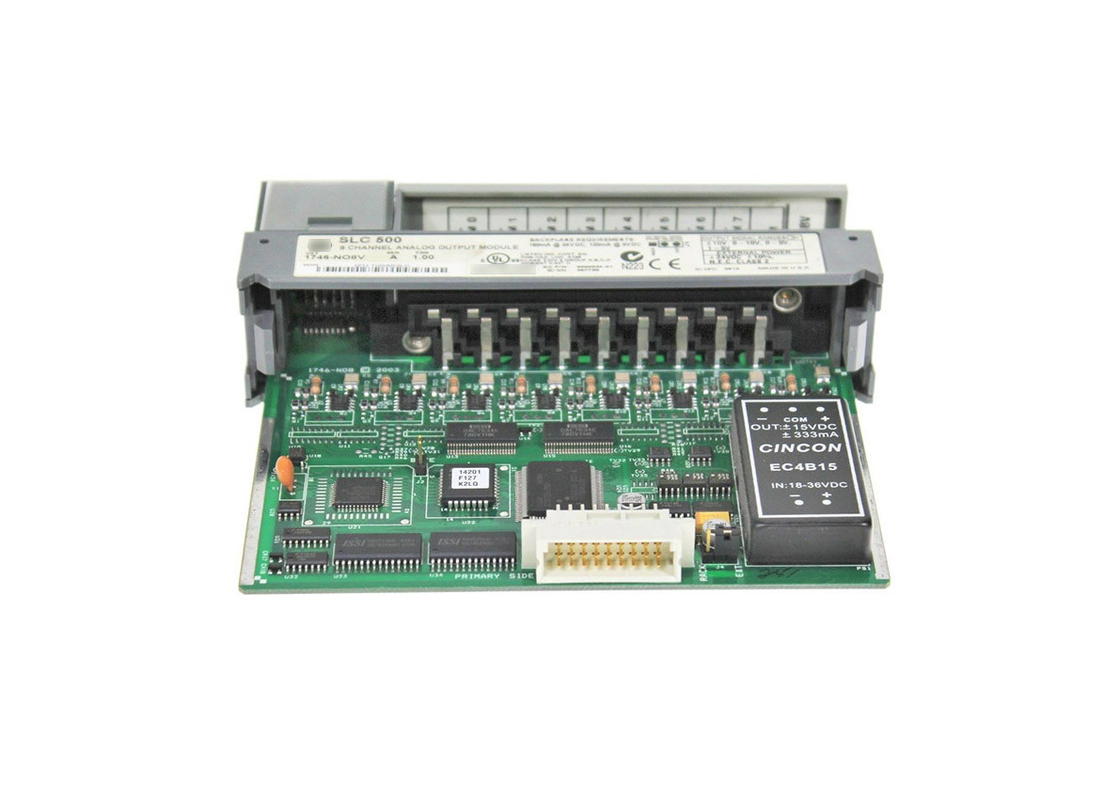

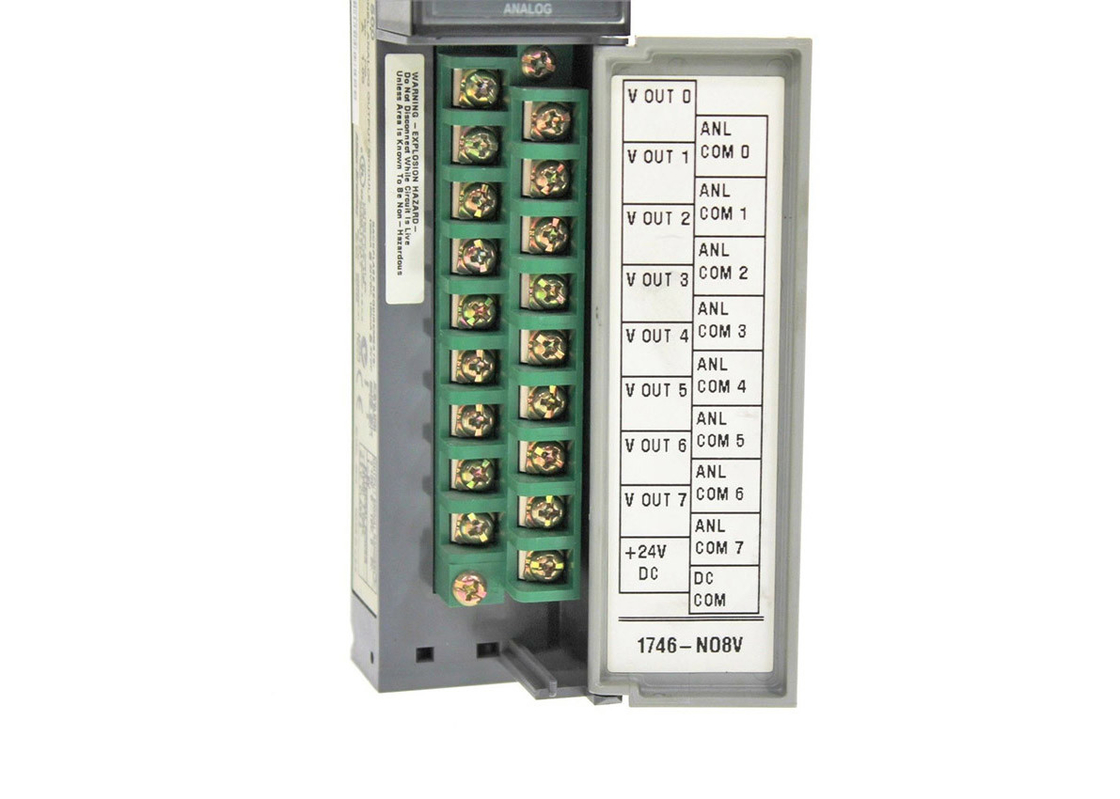

AB 1746-NO8V Modul Output Analog SLC 500 Berakhir tunggal

Name: AB 1746-NO8V Modul Output Analog SLC 500 Berakhir tunggal
Brand: Shenzhen Wisdomlong Technology CO.,LTD
SKU: 1746-NO8V
Price: 100000.00 USD
Availability: InStock

Rincian produk:

Tempat asal:	Amerika Serikat
Nama merek:	AB
Nomor model:	1746-NO8V

Informasi Rinci

Tempat asal:

Amerika Serikat

Nama merek:

Nomor model:

1746-NO8V

Merek:

Model:

1746-NO8V

Seri:

SLC 500

Keluaran:

Kabel keluaran:

Berakhir Tunggal

Tegangan Keluaran:

-10 to +10VDC; -10 hingga +10VDC; -10.25 to +10.25VDC; -10,25 hingga +10,25V

Jenis Modul:

Modul output analog

Sasis yang kompatibel:

Semua slot sasis 1746 kecuali slot 0

Menyoroti:

High Light

Menyoroti:

Modul Output Relay Terisolasi 240VAC
,
Modul Komputer Mikro Solid State PLC
,
Modul Output Logika Positif ESCPP

Informasi Perdagangan

Kuantitas min Order:

1

Harga:

Dapat dinegosiasikan

Kemasan rincian:

Baru dalam kotak asliRockwell Automation

Waktu pengiriman:

5-8 HARI KERJA

Syarat-syarat pembayaran:

T / T

Menyediakan kemampuan:

100

Deskripsi Produk

AB 1746-NO8V, SLC 500 Modul Output Analog, Tunggal

Spesifikasi Teknis untuk 1746-NO8V

Produsen Rockwell Automation

Resolusi 16 bit 320 μV/jumlah

Jenis Modul Modul output analog

Seri SLC 500

Nomor Bagian/Catalog No. 1746-NO8V

Merek AB

Pengkabelan output Satu ujung

Tegangan output -10 sampai +10VDC; -10.25 sampai +10.25VDC; 0 sampai 10VDC; 0 sampai 5VDC dan 1 sampai 5VDC.

Kode output -32.768 sampai +32,767

Sasis yang kompatibel Setiap slot sasis 1746 kecuali slot 0

Konsumsi arus latar belakang 120 mA pada 5V DC 160 mA pada 24V DC (J4 jumper diatur ke RACK) 0 mA pada 24V DC (J4 jumper diatur ke EXT)

Backplane Konsumsi daya 5.6W

Format Data SLC Satuan teknik berskala berskala untuk PID Jumlah proporsional 1746-NO4 format Skala yang ditentukan pengguna

Parameter data output opsional Batas skala yang ditentukan oleh pengguna Batas penjepit output Batas alarm output Ramp rate/limit Preset fault value Perilaku output di bawah kondisi kesalahan (reset, hold, preset) Alarm lock Reset alarm yang terkunci

Output 8

Arus latar belakang (5 volt) 120 miliampere

Arus latar belakang (24 volt) 160 miliampere

Waktu Update 540 mikrodetik/8 saluran

Langkah Tanggapan 1 milidetik

Langkah Tanggapan 60 milidetik masuk, 2,5 milidetik keluar

UPC 10781180054560

UPC 10781180054577

Sekitar 1746-NO8V

AB 1746-NO8V adalah modul output analog yang kompatibel untuk digunakan dengan pengontrol SLC 500.Modul ini ideal digunakan untuk mengontrol perangkat modulasi seperti katup, damper, Variable Frequency Drives (VFD), Louvers, dan perangkat lain yang beroperasi dengan sinyal analog.

1746-NO8V memiliki Delapan (8) saluran output dengan resolusi 16 bit atau 320 μV/count.767 dan dilengkapi dengan built-in R-2R Ladder Network sebagai metode konversi Digital to Analog (DAC)Ini memiliki respons langkah output 1 ms atau 0 sampai 95% skala penuh dengan waktu pembaruan saluran individu 5 ms untuk memperbarui semua 8 saluran untuk kelas 1 dan 10 ms untuk memperbarui semua 8 saluran untuk kelas 2.

1746-NO8V memiliki akurasi keseluruhan 0,1% skala penuh pada 25 °C dan 0,2% skala penuh pada 60 °C dengan drift akurasi keseluruhan maksimum ± 33 ppm / °C skala penuh.Memiliki rentang beban 1K ohm dan lebih besar dan dengan arus beban 10 mA (maksimum).

Tegangan output nominal spesifik 1746-NO8V adalah -10 sampai +10VDC; -10.25 sampai +10.25VDC; 0 sampai 10VDC; 0 sampai 5VDC dan 1 sampai 5VDC.dapat dikonfigurasi untuk setiap saluran adalah Scaled unit teknik, Skala untuk PID, jumlah proporsional, format 1746-NO4 dan skala yang ditentukan pengguna sementara Opsional Output Data Parameter adalah batas skala yang ditentukan pengguna, batas penjepit output, batas alarm output,Tingkat ramp/batas, Nilai kesalahan preset, Output perilaku di bawah kondisi kesalahan (reset, tahan, preset), Alarm mengunci dan Reset mengunci alarm.

1746-NO8V memiliki output daya backplane keseluruhan 5,6W dan sumber daya DC opsional pengguna dengan rating daya 24V DC.25V DC dan menggunakan R-2R Ladder Digital-to-Analog Converter dengan resolusi saluran 16-bit (320μV/count)1746-NO8V memiliki waktu respons langkah output 1ms dan menggunakan sekitar 5ms untuk memperbarui sinyal pada semua 8 saluran.Jangkauan beban pada 1746-NO8Vs bisa melebihi 1KÎ© dan arus beban maksimum pada output adalah 10mA. 1746-NO8V memiliki impedansi output kurang dari 1Î© dan kemampuan over-range 2,5% (± 10,25V).15% dengan kesalahan drift OFFSET ±0.53 LSB/°C. The 1746-NO8V offers circuit isolation between the field wiring and the backplane to protect the chassis and the processor is tested at 500V DC and uses LED lights to indicate the module and channel statusIni memiliki kisaran suhu operasi 0-60 ° C pada kelembaban relatif non-kondensasi 5-95% dan CUL dan CE-sertifikasi untuk digunakan di Kelas I, Divisi 2 Lokasi Berbahaya.1746-NO8V memiliki peringkat kejut operasional 30G dan getaran 5G pada 10-500Hz.
