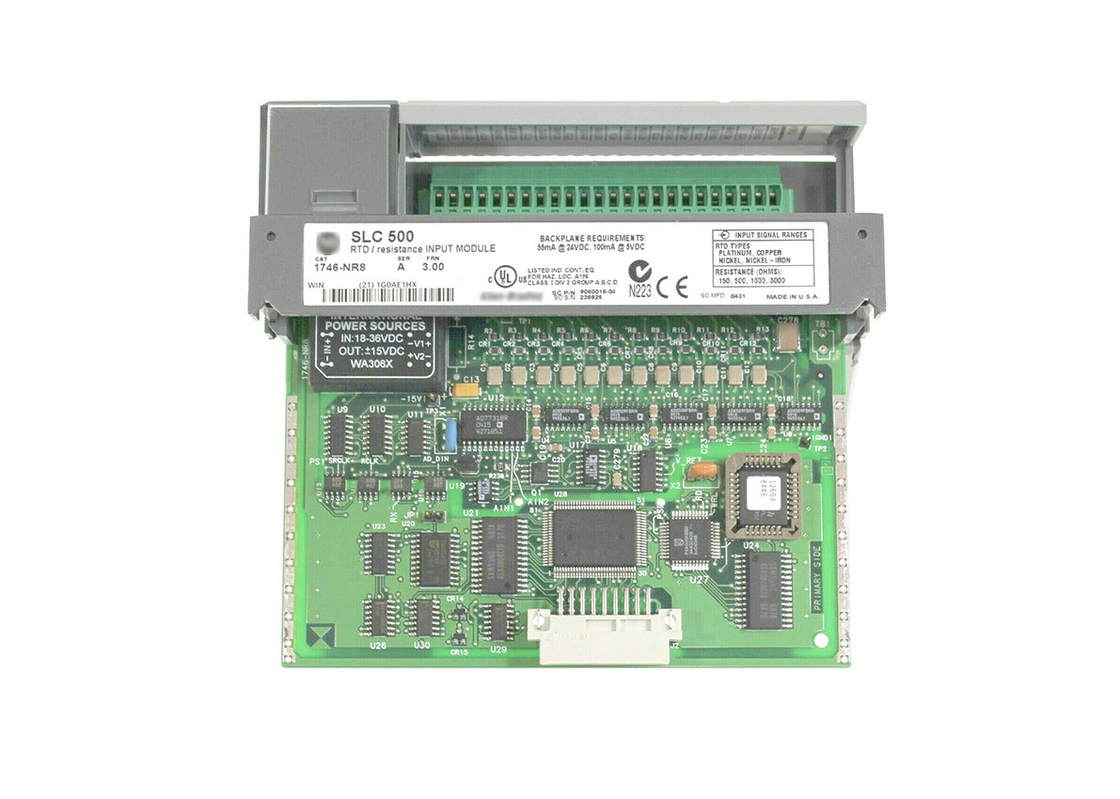

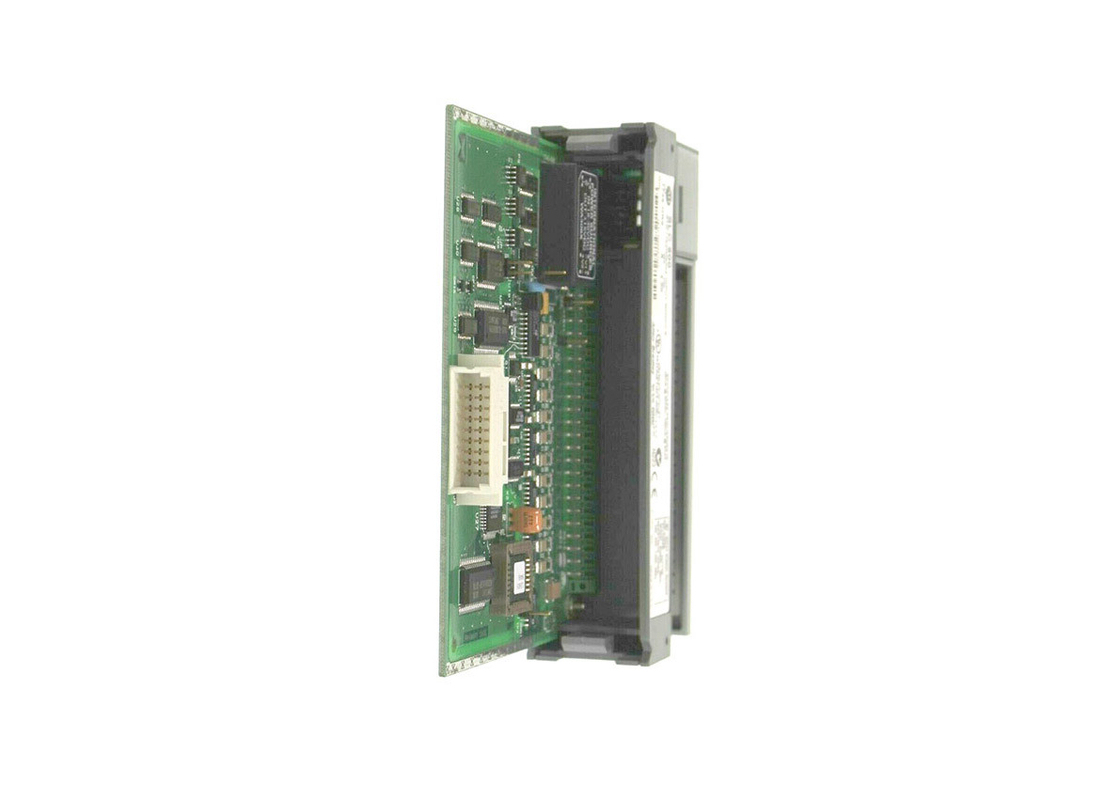

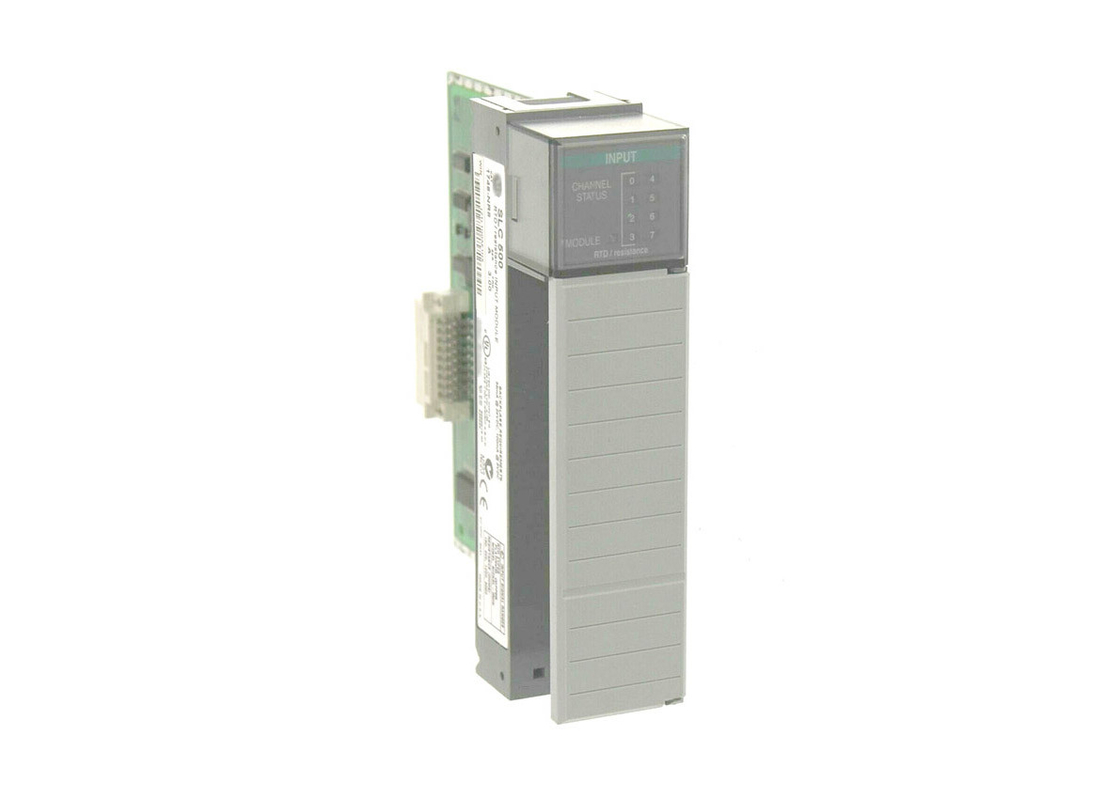

AB 1746-NR8, SLC 500 RTD/Resistance Analog Input Module, 100 Milliampere
Spesifikasi Teknis untuk 1746-NR8
| Merek |
AB |
| Produsen |
Rockwell Automation |
| Seri |
SLC 500 |
| Nomor Bagian/Catalog No. |
1746-NR8 |
| Input |
8 |
| Jenis Modul |
RTD/Resistance Analog Input Module |
| Arus latar belakang (5 volt) |
100 miliampere |
| No. jika Input |
Delapan (8) |
| Arus latar belakang (24 volt) |
55 miliampere |
| Sensor RTD yang kompatibel |
Platinum (385) 100, 200, 500 dan 1000; Platinum (3816) 100, 200, 500 dan 1000; Tembaga (426) 10, Nikel (618) 120, Nikel (672) 120, dan Nikel Besi (518) 604. |
| Waktu Update |
6 milidetik sampai 2 detik |
| Rentang input Resistensi yang kompatibel |
0 - 150 Ohm, 0 sampai 500 Ohm, 0 sampai 1000 Ohm dan 0 sampai 300 Ohm |
| arus latar belakang |
100 mA @ 5VDC; 55 mA @ 24VDC |
| Konsumsi Daya Backplane |
1.82W maksimum (0,5W pada 5V DC, 1,32W pada 24V DC) |
| Langkah Tanggapan |
60 milidetik masuk, 2,5 milidetik keluar |
| Langkah Tanggapan |
60 milidetik masuk, 2,5 milidetik keluar |
| Lokasi I/O Chassis |
Setiap slot kecuali Slot 0 |
| Jangkauan suhu operasi |
32 sampai 140 derajat Fahrenheit |
| Resolusi |
0.01 derajat Celcius |
| UPC |
10611320271727 |
| Suhu operasi |
0 sampai 60 derajat Celcius |
| UNSPSC |
32151705 |
| Suhu penyimpanan |
-40 sampai 85 derajat Celcius |
| Metode Konversi A/D |
Modulasi Sigma-delta |
Sekitar 1746-NR8
1746-NR8 adalah Resistance Temperature Detector (RTD) / Resistance module. Modul ini menerima sinyal resistansi dari sensor RTD seperti Platinum (385) 100, 200, 500 dan 1000; Platinum (3816) 100,200, 500 dan 1000; Tembaga (426) 10, Nikel (618) 120, Nikel (672) 120, dan Nikel Besi (518) 604 dan nilai resistensi langsung 0 - 150 Ohm, 0 sampai 500 Ohm, 0 sampai 1000 Ohm dan 0 sampai 300 Ohm.
Modul ini digunakan secara eksklusif untuk sistem SLC 500. Ini dapat secara khusus digunakan dengan dua (2) varian SLC 500 seperti gaya perangkat keras tetap dan modular.Ini menempati slot tunggal dari setiap sasis yang digunakan dan tidak memerlukan sumber daya eksternal sebagai gantinya, modul ini didukung oleh daya backplane yang dihasilkan oleh catu daya sistem.
Modul ini terutama digunakan untuk aplikasi suhu karena sensor RTD secara khusus digunakan untuk mengukur pembacaan suhu.Kemampuan resistensi dari modul ini berlaku untuk mengukur pergeseran atau gerakan atau perangkat mekanisBiasanya, digunakan untuk mengukur panjang perjalanan, gerakan yang tercermin dari penurunan dan peningkatan pembacaan resistensi.

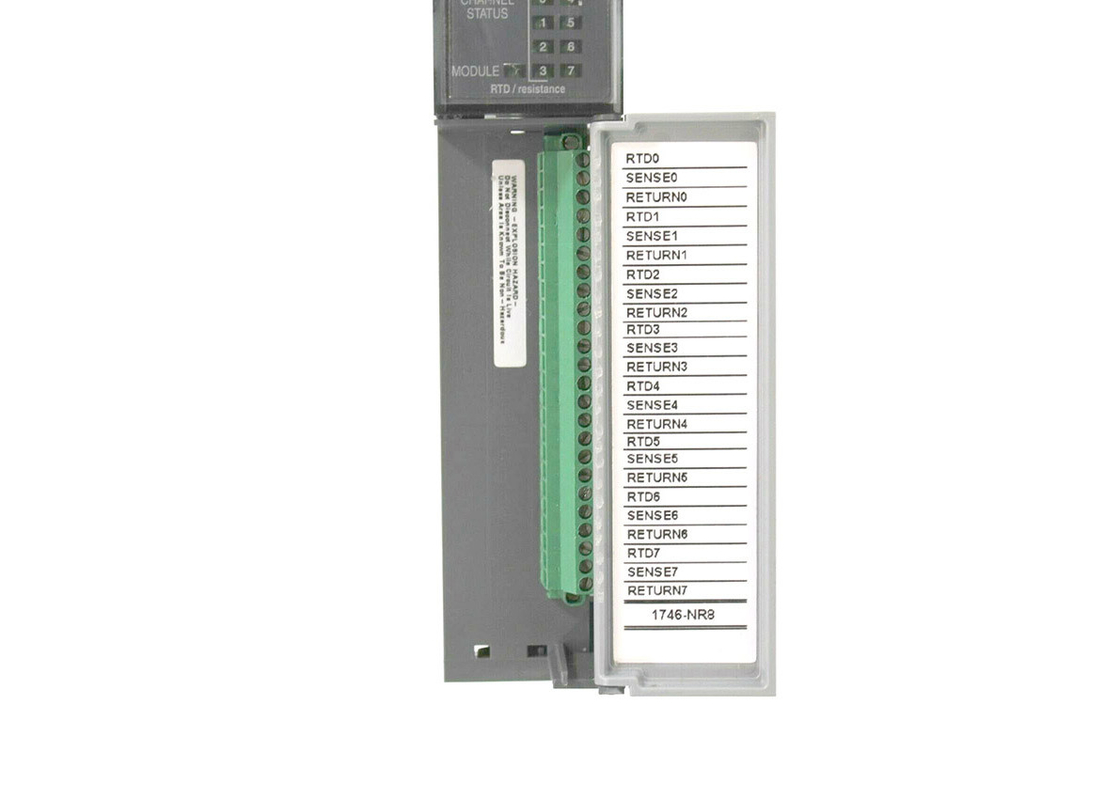

Modul ini mendukung sensor RTD 2-Wire, 3-Wire, dan 4-Wire. Untuk RTD 2-Wire, kabel yang direkomendasikan adalah kabel terlindung Belden 9501 atau setara.menggunakan kabel Belden 9533 atau Belden 83503Untuk RTD 2-Wire, hindari kabel panjang karena mengurangi akurasi pengukuran.efek atau kabel panjang dapat diminimalkan dengan menggunakan kabel gauge yang lebih rendah seperti kabel AWG # 16 alih-alih AWG # 24.Pada dasarnya, gunakan kabel dengan resistensi yang lebih rendah per kaki.
Status saluran dapat dipantau melalui indikator LED sementara operasi modul dapat dipantau melalui indikator status LED.Modul ini memiliki filter digital low-pass dan filter input yang dapat diprogramModul ini analog untuk konversi digital adalah sigma-delta modulasi.Proses kalibrasi otomatis terjadi setiap kali modul dihidupkan yang juga dapat diprogram untuk siklus tertentu setiap 5 menit. Tipe RTD yang hadir pada modul 1746-NR8 adalah tembaga, platinum, nikel-besi, dan nikel.
Konsumsi daya backplane dari modul 1746-NR8 adalah maksimum 1,82 W, dan konsumsi daya adalah 0,5 W pada 5 Volt DC dan 1,32 W pada 24 Volt DC.Penggunaan arus belakang 1746-NR8 ′ adalah 100 mA pada 5 Volt DC dan 55 mA pada 24 Volt DCTegangan modus umum maksimumnya adalah +/- 1 Volt, sementara kelebihan beban permanen maksimumnya adalah +/- 5 mA untuk arus dan +/- 5 Volt DC.Tegangan isolasi modul 1746-NR8 adalah terus menerus pada 5 Volt DC antara saluran dan 500 Volt AC selama 1 menit antara masukan dan backplaneJangkauan suhu operasinya adalah 32 sampai 140 derajat Fahrenheit, rentang suhu penyimpanan adalah -40 sampai 185 derajat Fahrenheit,dan kelembaban relatifnya yang tidak kondensasi adalah 5 sampai 95%.
