| Brand: | AB | Model: | 1746-OA16 |
|---|---|---|---|
| Series: | SLC 500 | Module Type: | Digital AC Output Module |
| Output Voltage: | 120/240 VAC output | Waktu Tunda Keluaran, OFF ke ON: | 11,0 mdtk |
| Output Delay Time, ON to OFF: | 1 ms | Programming software: | RSLogix 500 |
| Menyoroti: | Modul Output Relay Terisolasi 240VAC,Modul Komputer Mikro Solid State PLC,Modul Output Logika Positif ESCPP |
||

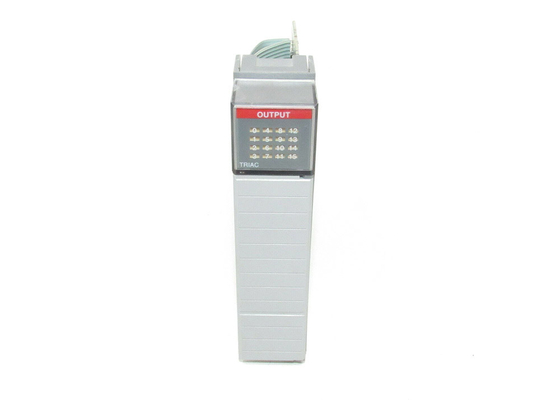

AB 1746-OA16, SLC500 Discrete AC Output Module, 120/240 VAC Output
Spesifikasi Teknis untuk 1746-OA16
|
Produsen |
Rockwell Automation |
|
Jenis Modul |
Modul Keluar AC Digital |
|
Seri |
SLC500 |
|
Nomor Bagian/Catalog No. |
1746-OA16 |
|
Merek |
AB |
|
Jumlah output |
Enam belas (16) output |
|
Tegangan Keluar |
120/240 VAC output |
|
Jangkauan Tegangan Operasi |
85-264 VAC |
|
Waktu Penundaan Output, dari OFF ke ON |
11.0 ms |
|
Waktu Penundaan Output, ON ke OFF |
1 ms |
|
arus kebocoran keadaan OFF |
2 mA |
|
arus beban |
10 mA |
|
Backplane arus pada 5,1 volt |
0.370 A |
|
Arus kontinyu per titik |
00,50 A @ 30 °C (86 °F) 0,25 A @ 55 °C (131 °F) |
|
Arus terus menerus per modul, maksimal |
8.0 A @ 30 °C (86 °F) 4.0 A @ 60 °C (140 °F) |
|
Software pemrograman |
RSLogix 500 |
|
Jangkauan tegangan |
85 sampai 265 Volt AC |
|
Output |
16 |
|
Arus/keluar pada 30 derajat Celcius |
0.5 Amper |
|
Arus/keluar pada 60 derajat Celcius |
0.25 Amper |
|
Arus latar belakang (5 volt DC) |
370 miliampere |
|
Arus/Modul (30 derajat Celcius) |
8 ampere |
|
Aplikasi |
Tujuan Umum |
|
Langkah Tanggapan |
60 milidetik masuk, 2,5 milidetik keluar |
|
Suhu Operasi Lingkungan |
32 sampai 140 derajat Fahrenheit |
|
UPC |
10662468067062 |
|
UNSPSC |
32151705 |
Sekitar 1746-OA16
AB 1746-OA16 adalah modul output digital AC yang dirancang untuk digunakan dengan keluarga pengontrol SLC500.Modul output ini menyediakan output tegangan nominal 120-240VAC dengan rentang tegangan 85-264VAC pada frekuensi 47-63 Hz.
Modul ini adalah modul output Triac yang dikonfigurasi menggunakan perangkat lunak pemrograman RSLogix 500.Ini dapat dipasang sebagai modul I/O lokal dan jarak jauh dari setiap prosesor SLC500 Programmable Logic Controllers (PLC) atau CompactLogix dan ControlLogix Programmable Automation Controllers (PAC)Tidak ada batasan untuk jumlah instansi instalasi dari modul ini selama catu daya sistem mampu menyediakan arus yang diperlukan dari setiap modul yang dipasang di sasis yang sama.Secara khusus, 1746-OA16 memiliki daya tarik arus 0,316 A. Modul ini menempati slot tunggal dari sasis pengontrol dan mengkonsumsi memori I / O 16 bit.
1746-OA16 dilengkapi dengan dua (2) kelompok output dengan masing-masing kelompok memiliki delapan (8) saluran.25 A @ 60 °C (140 °F) dengan output terus menerus per modul 8.0 A @ 30 ° C (86 ° F) dan 4.0 A @ 60 ° C (140 ° F). Ia memiliki penurunan tegangan On-sate 1,50 V @ 0,50 A dan arus lonjakan per titik 10,0 A selama 25 ms sementara modul ′s beban arus adalah 10 mA.1746-OA16 memiliki keterlambatan sinyal ON 1 ms dan keterlambatan sinyal OFF 11.0 ms dengan kebocoran arus off-state 2 mA.
1746-OA16 dilengkapi dengan blok terminal yang bisa dilepas yang menghilangkan kebutuhan untuk memutuskan kabel saat mengganti modul.1746-OA16 juga mencakup sirkuit filter dan kopling optik untuk pengurangan suara sinyal. Nilai output modul 1746-OA16 dapat diakses oleh prosesor SLC 500 menggunakan Ladder Logic. pemecahan masalah dipermudah dengan indikator LED yang menunjukkan nilai status output.Sistem SLC 500 menggunakan platform perangkat keras berbasis berbagi yang mencakup beberapa kombinasi I/O digital dan analog, menghemat biaya dan ruang.1746-OA16 dimaksudkan untuk digunakan di lingkungan dengan kisaran suhu operasi 0 sampai 60 derajat Celcius (32 sampai 140 derajat Fahrenheit) dan kelembaban relatif non-kondensasi 5 sampai 95%.
