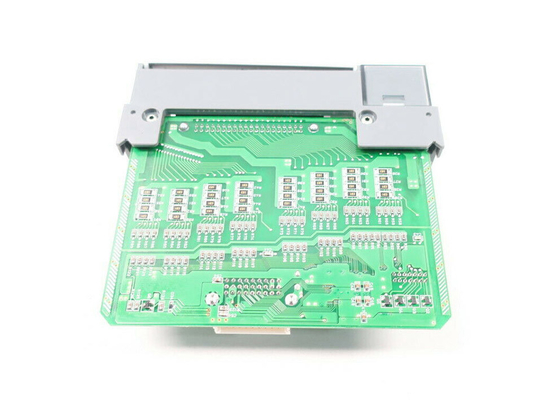

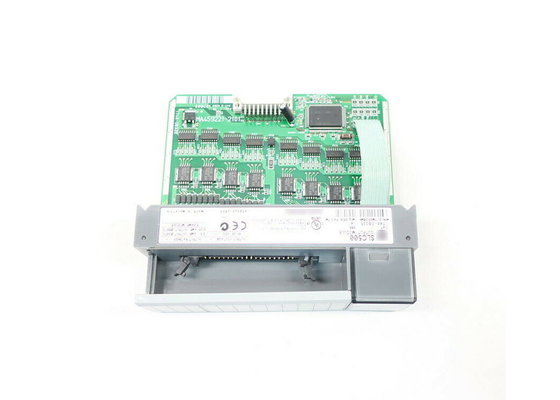

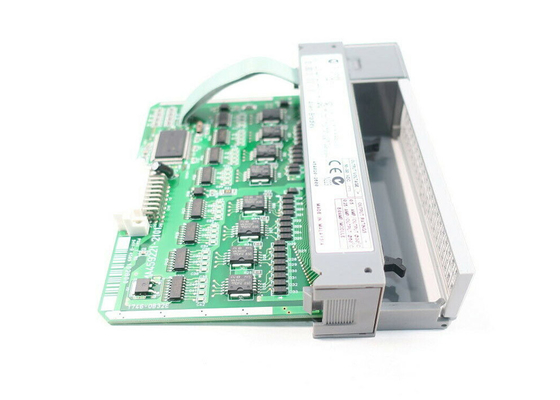

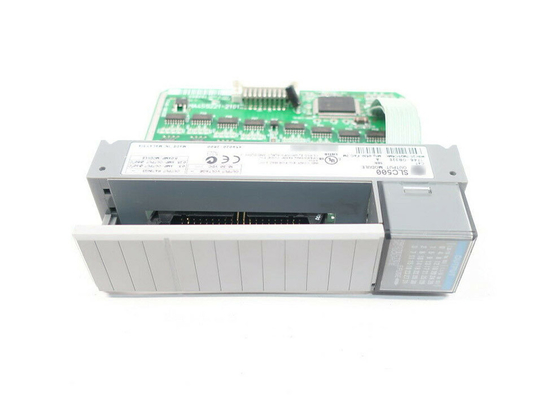

AB 1746-OB32 , Modul Output DC Digital SLC 500 , 24VDC
Spesifikasi Teknis untuk 1746-OB32
Pabrikan |
Otomasi Rockwell |
Merek |
AB |
Nomor Bagian/Nomor Katalog. |
1746-OB32 |
Seri |
SLC500 |
Tipe Modul |
Modul Keluaran DC Digital |
Keluaran |
32 |
Rentang Tegangan |
5-50 Volt DC |
Arus/Keluaran |
0,5-0,25 amp |
Jumlah Keluaran |
Tiga Puluh Dua (32) |
Arus/Modul |
8 amp |
Poin Per umum |
Enam belas (16) |
Arus Backplane (5 Volt) |
190 miliamp |
Keluaran nominal |
24VDC |
Aplikasi |
Arus Tinggi |
Aplikasi |
Arus Tinggi |
Respon langkah |
60 milidetik masuk, 2,5 milidetik keluar |
Arus Belakang |
(5 Volt)190 mA |
UPC |
10662468092903 |
Penundaan Sinyal, AKTIF |
0,1 mdtk |
UNSPSC |
32151705 |
Penundaan Sinyal, MATI |
1,0 mdtk |
Perlindungan Elektronik |
TIDAK |
Tentang 1746-OB32
1746-OB32 adalah Modul Output Digital 32 Saluran oleh AB.Ini adalah modul output DC arus rendah kepadatan tinggi, kompatibel untuk menjadi
dipasang di setiap slot Chassis 1746 yang tersedia kecuali slot 0. Output tegangan yang disediakannya adalah 24V DC.The 1746-OB32 memiliki 32 output dengan 16 poin per umum dan memiliki tegangan operasional sumber berkisar antara 5 dan 50V DC.Modul 1746-OB32 menarik arus backplane 0,19A pada 5V DC
dan ini memberikan isolasi sirkuit keluaran yang diuji pada 1500V AC selama 1 menit.Ini memiliki waktu tunda sinyal maksimum 0,1ms di ON dan
1ms dalam mode OFF dan kebocoran arus sirkuit maksimum dalam keadaan OFF adalah 1mA.
1746-OB32 memiliki 0,25A pada 0-60 Deg.Arus nominal Celcius pada setiap titik keluaran dan beban arus minimum 1mA untuk setiap keluaran
saluran.Modul ini memiliki arus nominal rata-rata 8A dan arus umum 2A.Kehilangan tegangan maksimum di sirkuit dalam keadaan ON
adalah 1,2V pada 0,5A dan memiliki lonjakan 1,0A untuk 1ms berulang setiap 2 detik di setiap titik keluaran, disipasi daya 0,172W per titik,
dan pembuangan panas modul total 6,45W.
Itu1746-OB32suhu operasi berkisar antara 0 dan 60 deg.Celsius (32 dan 140 derajat Fahrenheit) pada 5-95% non-kondensasi
kelembaban dan dapat menahan guncangan operasi dan getaran masing-masing 30G dan 2,5G pada 10-200Hz.Ini memiliki C-UL dan UL Terdaftar
Peralatan Kontrol Industri untuk Sertifikasi Lokasi Berbahaya Kelas I, Divisi 2, Grup A, B, C, D, dan diberi peringkat pada ICS standar NEMA
2-230 Kekebalan kebisingan.
1746-OB32 adalah modul Input Diskrit Tiga Puluh Dua (32) saluran yang diproduksi oleh AB untuk platform pengontrol SLC 500.
Modul ini terutama ditujukan untuk memberi energi atau menggerakkan perangkat diskrit seperti Lampu Pilot, Bel, Klakson, Sirene, dan perangkat penggerak
seperti solenoida, motor dan perangkat lainnya.Tegangan keluaran modul ini adalah 24VDC yang dapat disambungkan langsung ke perangkat yang disebutkan
asalkan mereka berada dalam kisaran tegangan operasi 5-30VDC.Jika, perangkat keluaran tidak kompatibel dengan keluaran DC, khususnya
jika beroperasi dengan tegangan AC, modul ini masih dapat digunakan dengan menerapkan fungsi interposing.Dengan interposing, relai dengan koil 24VDC
adalah beban yang terhubung ke modul ini.Kontak Biasanya Terbuka (NO) atau Biasanya Tertutup (NC) terhubung ke tegangan AC.
Dalam sistem kabel lama di mana kebisingan listrik hadir, interposing juga dapat digunakan sebagai isolasi modul eksternal.Ini melindungi modul
dari kerusakan eksternal atau perilaku yang tidak diinginkan karena pembumian dan perkabelan sistem lama yang buruk karena perbaikan dan modifikasi yang tidak terdokumentasi.
Modul ini dikirimkan dengan Removable Terminal Block (RTB), label Octal Door, 32 lampu LED khusus untuk setiap saluran dan kode warna
bilah modul tempat nomor bagian ditampilkan.AN AB membuat sistem pengkabelan 1746-N3 atau 1492.Konektor atau sistem pengkabelan ini
kompatibel untuk modul ini untuk memastikan penghentian yang tepat dan ukuran kabel yang memadai dalam penggunaan. Hal ini juga mencegah pengkabelan yang tidak benar sebagaimana adanya
pra-rakitan dan memastikan bahwa pintu modul mampu menutupi kabel terminal.Kabel lain juga dapat digunakan, namun besar
ukuran kabel akan memenuhi panel depan yang akan menyulitkan untuk melakukan pemecahan masalah, bahkan menutup pintu modul.
