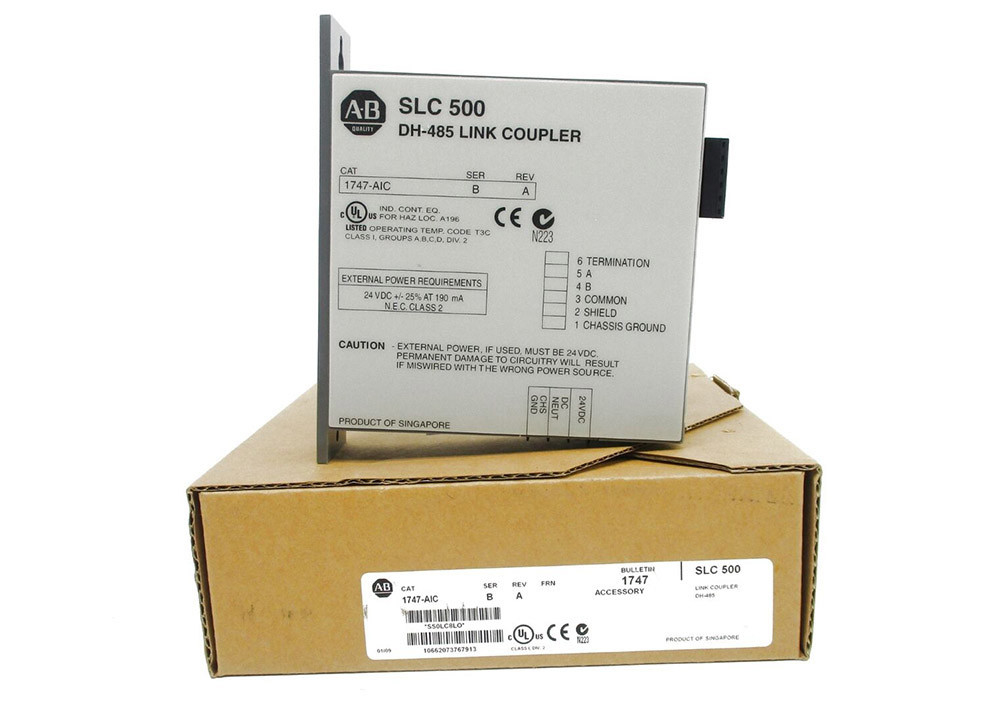

AB 1747-AIC, SLC 500 Pengikat Link Terisolasi, 50 Volt Kontinyu
Spesifikasi Teknis untuk 1747-AIC
| Produsen |
Rockwell Automation |
| Merek |
AB |
| Nomor Bagian/Catalog No. |
1747-AIC |
| Seri |
SLC 500 |
| Jenis Modul |
Kopling Link Terisolasi |
| Antarmuka Komunikasi |
Terdengkur-Pasangan yang Terlindung |
| Beban arus (24 Volt DC) |
0.085 Amper |
| Lokasi |
Slot 0 |
| Kekuatan Eksternal |
24VDC |
| Arus latar belakang (5 volt) |
470 miliampere |
| Listrik nominal |
190 mA |
| Dissipasi Termal |
2.49 watt |
| Terminal komunikasi |
DH485, Periferal dan CPU |
| Tegangan isolasi |
50 volt terus menerus |
| Indikator LED |
LED daya |
| Pengangkutan |
Buka |
| DH485 Kabel Komunikasi |
Belden#3106 atau #9842 |
| Berat badan |
0.37 pon (168 gram) |
| Dimensi |
172 x 38 x 146 mm (H x W x D) |
| Dimensi |
5.72 x 1.37 x 5.15 inci |
| Pemasangan |
Panel Dipasang |
| Suhu operasi |
0 sampai 60 derajat Celcius |
| Peripheral komunikasi USB |
1747-UIC; 1747-C13 |
| RS232Komunikasi Periferal |
1747-PIC; 1747-C10 |
| Periferal komunikasi PCMCIA atau 1784-PCMK |
1784-PCM4 |
Sekitar 1747-AIC
AB 1747-AIC adalah kopling link terisolasi. kopling panel-mountable sesuai dengan standar NEMA ICS 2-230, IEC1000-4-2, EN50081-2 Kelas A, dan peraturan dan standar IEC1000-4-3.Selain itu, perangkat ini disertifikasi CSA. Dimensi kopling adalah 1,5 x 6,8 x 6,5 inci dengan beban arus kopling link terisolasi ini adalah 0,085 Ampere pada 24 Volt DC.AB 1747-AIC menawarkan konverter antarmuka canggih dengan antarmuka komunikasi pasangan terputar yang terlindung. Antarmuka ini membantu komunikasi antara beberapa perangkat jaringan dalam keluarga SLC 500 seperti SLC 5/02, SLC 5/01, dan prosesor SLC 5/03 dan tautan DH-485.
Perhatikan bahwa menghubungkan lebih dari 2 prosesor SLC500 dengan tautan DH-485 membutuhkan 1 kopling terisolasi pada drive 1747-AIC.1 kopling link harus dihubungkan di setiap ujung link jika komputer atau DTAM dihubungkan pada jarak lebih dari 20 kaki atau 6Untuk terhubung ke prosesor, kabel AB 1747-C11 disediakan dengan kopling. Untuk terhubung ke kabel komunikasi DH-485, kopling menawarkan blok terminal yang dapat dilepas 6 posisi.Kabel komunikasi adalah 1219 meter atau 4000 kaki panjang. arus backplane dari 1747-AIC adalah 0 mA pada 5 volt dan 85 mA pada 24 volt. disipasi panas adalah 2 W minimum dan 2 W maksimum,masing-masing dan kisaran kelembaban relatif dari drive 1747-AIC adalah dari 5 sampai 95% tanpa kondensasiKopling terisolasi dilengkapi dengan 1 G getaran operasi pada 5 hingga 2000 Hertz getaran operasi dan 2.5 G getaran non-operasi pada 5 hingga 2000 Hertz.kopling membutuhkan 20.4 sampai 28.8 volt DC.
1747- Link coupler Advance Interface Converter (AIC) yang memungkinkan prosesor gaya tetap atau gaya modular SLC 500 untuk dihubungi atau multipleks dengan workstation pemrograman,Jaringan DH485 dan perangkat yang kompatibel.
Link Coupler ini adalah perangkat yang dipasang pada panel. Ini memiliki terminal komunikasi DH485, koneksi Periferal dan port CPU. Ini juga memiliki indikator LED untuk memberikan umpan balik pasokan listrik.
Jika berencana untuk menghubungkan prosesor SLC, setiap prosesor harus dipasang dengan satu (1) kopling Link.Ini memungkinkan prosesor yang terhubung untuk terhubung ke jaringan DH485 sementara memungkinkan komunikasi simultan dengan workstation pemrograman melalui salah satu port terintegrasi.
Ada berbagai cara untuk menghubungkan workstation pemrograman seperti komputer pribadi ke kopling link.digabungkan dengan konverter 1747-UIC dan kabel 1747-C13. Melalui port komunikasi serial RS232 komputer, 1747-PIC dapat digunakan dikombinasikan dengan kabel komunikasi 1747-C10.Kabel komunikasi PMC4 diperlukanSemua kabel komunikasi ini terhubung ke terminal pinggiran tunggal penghubung.
Untuk menghubungkan pengendali ke jaringan komunikasi DH485, Belden #3106A atau #9462 kabel twisted pair terlindung diperlukan.DH485 dirancang untuk topologi daisy chain dengan panjang maksimum segmen kabel 1219 m atau 4000 ft.
Jika terhubung ke prosesor SLC 500, kopling link adalah daya melalui port komunikasi jika tidak, sumber daya 24VDC eksternal diperlukan untuk memberi daya pada perangkat kopling link.
