AB 1747-L511, Perangkat Keras Modular SLC 500, 0 hingga 60 Derajat Celcius
Spesifikasi Teknis untuk 1747-L511
| Pabrikan |
Rockwell Automation |
| Merek |
AB |
| Nomor Bagian/Katalog No. |
1747-L511 |
| Seri |
SLC 500 |
| I/O |
Maksimum 960 |
| Tipe Modul |
Prosesor SLC 5/01 |
| I/O Analog |
480 |
| Memori: |
Hingga 1 KB, RAM Berbasis Baterai |
| Memori Pengguna |
1.000 Instruksi |
| Waktu Pindai Program |
1,6 ms/K |
| Kapasitas I/O |
3940 |
| Sasis I/O |
3 |
| Waktu Pindai I/O |
2,6 milidetik |
| Slot Modul Sasis |
30 |
| Komunikasi |
DH485 |
| Memori Cadangan |
EEPROM |
| Arus Backplane (5 Volt DC) |
350 miliampere |
| Suhu Lingkungan |
0 hingga 60 derajat Celcius |
| Arus Backplane (24 Volt DC) |
105 miliampere |
| Memori cadangan baterai: |
Ya; 1747-BA |
| Suhu Pengoperasian |
0-60 Celcius |
| Perangkat lunak pemrograman: |
Perangkat lunak RSLogix500 |
| UPC |
10662073748264 |
Tentang 1747-L511

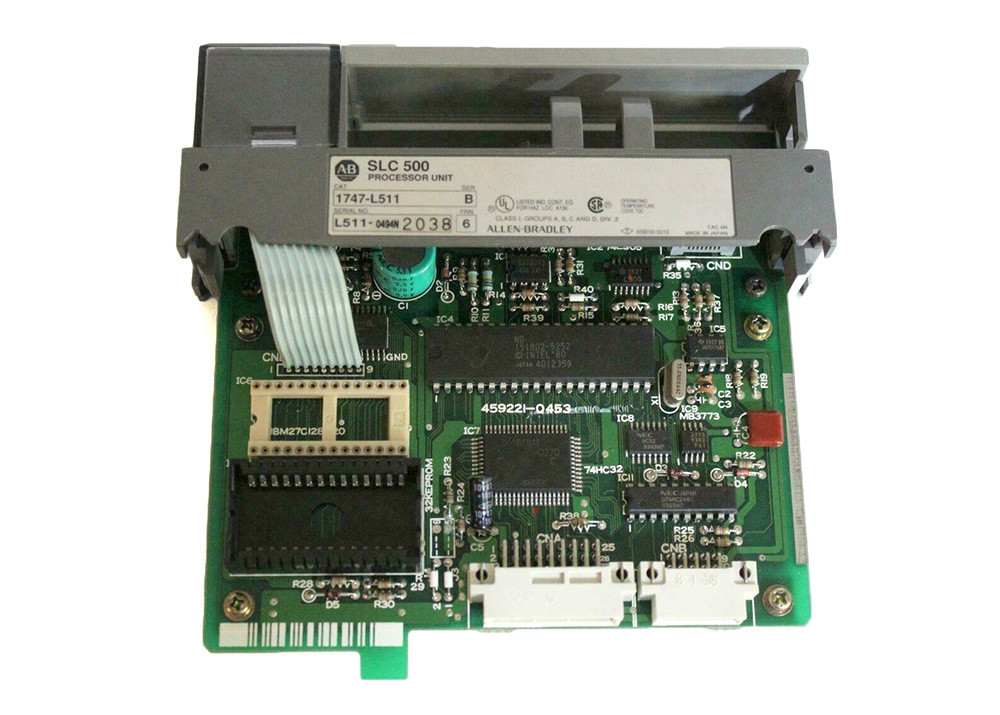

Allen Bradley 1747-L511 adalah Prosesor SLC 5/01 dan bagian dari sistem SLC 500. Ini adalah prosesor kecil yang mudah digunakan dengan berbagai aplikasi termasuk kontrol proses kecil, penanganan material, kontrol HVAC, dll. Ini berisi set instruksi lanjutan berbasis prosesor PLC-5 dan dapat berdiri sendiri atau didistribusikan ke seluruh aplikasi SCADA.
Prosesor 1747-L511 memiliki total memori pengguna 1 K. Ia memiliki hingga 960 I/O digital lokal; waktu pindai programnya per kata kunci adalah 8 milidetik dan memiliki waktu pindai I/O 2,6 milidetik. Dengan arus backplane 350 mA pada 5 Volt DC dan 105 mA pada 24 Volt DC, ia memiliki maksimum 3 sasis I/O lokal dengan maksimum 30 slot I/O modul di sasis I/O lokal. Untuk komunikasi, ia menggunakan DH-485 yang hanya dapat mengirim atau menerima pesan tetapi tidak dapat memulainya. Untuk pemrograman, ia mendukung perangkat lunak RSLogix 500.
Modul ini tidak kompatibel dengan modul 1746-BLM, 1746-BTM, 1746-MPM, 1746-HS, 1746-HSCE, 1746-QV, 1747-SN, 1747-SDN, atau 1747-SCNR15. Ini ditujukan untuk digunakan di lingkungan industri yang bersih dan kering, dengan suhu pengoperasian 0-60 derajat Celcius dan guncangan pengoperasian 30 g. Ia memiliki cadangan baterai untuk modul 1747-L514 dan cadangan kapasitor untuk modul 1747-L511, dan mencakup indikator status LED RUN PC merah, CPU FAULT, FORCED I/O, dan BATTERY LOW, untuk pemecahan masalah dan diagnostik.
1747-L511 adalah prosesor tingkat awal dari perangkat keras gaya modular SLC 500. Prosesor ini memiliki fitur paling dasar dengan memori 1KB yang membuatnya mampu menangani hingga 3940 sinyal IO. Namun, modul ini tidak mendukung implementasi topologi I/O Jarak Jauh. Itu hanya dapat diperluas maksimum Tiga (3) sasis SLC dari jenis apa pun atau maksimum 30 slot IO. Prosesor ini terdaftar UL untuk Standar Keselamatan AS dan Kanada, sesuai CE, dan ditandai C-Tick.
Prosesor ini memiliki opsi cadangan memori Electrically Erasable Programmable Read-Only Memory (EEPROM) yang pada dasarnya adalah memori non-volatil, Memori non-volatil ini dapat digunakan untuk menyimpan secara permanen program Programmable Logic Controller (PLC) untuk mencegah penghapusan yang tidak disengaja yang biasanya disebabkan oleh lonjakan daya dan pengurasan baterai. Itu juga dapat dikonfigurasi untuk memuat program pengguna secara otomatis setiap kali siklus daya dimulai.
Memori terintegrasi dari prosesor ini adalah Random Access Memory (RAM) yang dipertahankan oleh baterai Lithium yang dapat bertahan hingga Dua (2) tahun. Pengisian daya baterai ditunjukkan oleh lampu LED Baterai Rendah yang aktif ketika tegangan baterai rendah. Baterai ini dapat diganti dengan 1747-BA namun, jangan mengganti baterai dengan daya dilepas. Prosesor harus diaktifkan secara aktif saat mengganti jika tidak, program pengguna akan dihapus.
Prosesor ini memiliki indikator status LED terpasang lainnya selain indikator baterai. Indikator ini termasuk Run, CPU Fault, dan Forced I/O.
