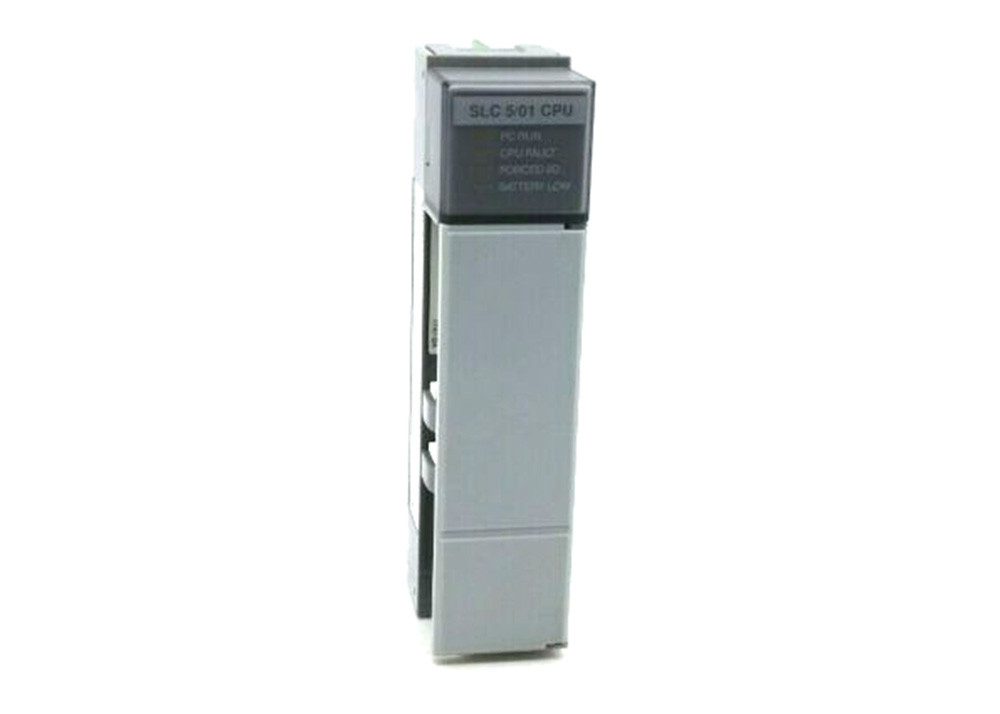

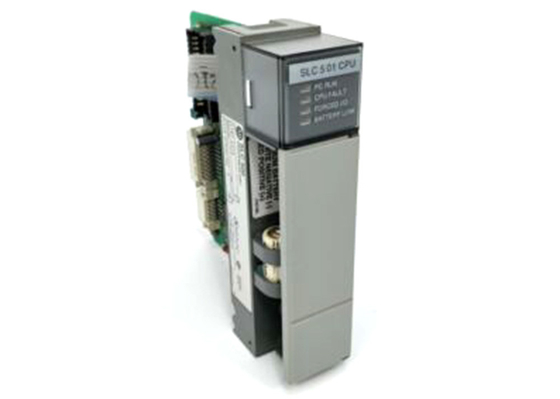

AB 1747-L514 Prosesor SLC 500 Slot 0 Dari Chassis 1746
-
-
Gambar besar :
AB 1747-L514 Prosesor SLC 500 Slot 0 Dari Chassis 1746
|
Detail produk:
| Tempat asal: |
Amerika Serikat |
| Nama merek: |
AB |
| Nomor model: |
1747-L514 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: |
1 |
| Harga: |
Dapat dinegosiasikan |
| Kemasan rincian: |
Baru dalam kotak aslinya |
| Waktu pengiriman: |
5-8 HARI KERJA |
| Syarat-syarat pembayaran: |
T / T |
| Menyediakan kemampuan: |
100 |
|
Detil Deskripsi produk
| Merek: |
AB |
Model: |
1747-L514 |
| Seri: |
SLC 500 |
Deskripsi produk:: |
Unit prosesor perangkat keras gaya modular SLC 500 |
| Memori Program: |
4K |
Tipe Memori:: |
Memori RAM yang didukung kapasitor |
| Waktu Pemindaian I/O: |
2,6 milidetik |
Sasis I/O: |
3 |
| Menyoroti: |
Modul I O Digital DC 5V, Modul Output Relay Terisolasi PLC, Modul Komputer Mikro Solid State PCM |
AB 1747-L514, Prosesor SLC 500, Slot 0 Sasis 1746
Spesifikasi Teknis untuk 1747-L514
| Pabrikan |
Rockwell Automation |
| Nomor Bagian/Katalog No. |
1747-L514 |
| Merek |
AB |
| Deskripsi Produk: |
Unit prosesor perangkat keras gaya modular SLC 500 |
| Perangkat lunak pemrograman: |
RSLogix 500 |
| Memori program |
4K |
| Jumlah maksimum modul: |
30 modul |
| Jenis Memori: |
Memori RAM yang didukung kapasitor |
| Memori ekspansi: |
1747-M1 - 1 K Kata Pengguna EEPROM; 1747-M2 - 4 K Kata Pengguna EEPROM |
| Soket adaptor: |
1747-M5 |
| Dukungan Instruksi: |
Bit; Timer dan Pengontrol; Perbandingan; Matematika Dasar; Pindah, Salin, dan Pergeseran Bit; Sekuenser; Lompat dan Subrutin; |
| Slot yang ditugaskan: |
Slot 0 |
| Arus backplane: |
0,090 A pada 5VDC |
| Seri |
SLC 500 |
| Jenis Modul |
Prosesor SLC 5/01 |
| I/O |
Maksimum 960 |
| I/O Analog |
480 |
| Memori Pengguna |
4.000 Instruksi |
| Waktu Pindai Program |
8 milidetik |
| Waktu Pindai I/O |
2,6 milidetik |
| Sasis I/O |
3 |
| Slot Modul Sasis |
30 |
| Komunikasi |
DH-485 |
| Memori Cadangan |
EEPROM |
| Arus Backplane (5 Volt DC) |
350 miliampere |
| Arus Backplane (24 Volt DC) |
105 miliampere |
| Suhu Pengoperasian |
0-60 Celcius |
| UPC |
10662073748271 |
Tentang 1747-L514
AB 1747-L514 adalah unit prosesor SLC 500. Modul ini juga disebut sebagai pengontrol SLC 5/01 yang merupakan pengontrol lebar slot tunggal. Ia dipasang ke slot 0 dari sasis modular 1746 mana pun. Ia dilengkapi dengan memori pengguna 4K dan antarmuka komunikasi DH-485 yang tertanam.
1747-L514 dirancang untuk digunakan dalam persyaratan otomatisasi kecil dan menengah. Ia mampu mengontrol jumlah maksimum 30 modul I/O yang dapat didistribusikan hingga maksimum 3 sasis 1746. Ia mendukung implementasi I/O yang diperluas dan sasis I/O jarak jauh menggunakan berbagai adaptor komunikasi yang didukung oleh pengontrol SLC 500 ini.
1747-L514 memiliki beban arus listrik 0,090 pada 5VDC. Ia memiliki konsumsi daya minimum 1,75 Watt. Pengontrol ini dapat diprogram menggunakan perangkat lunak pemrograman RSLogix 500, yang diinstal di workstation komputer yang menjalankan sistem operasi Microsoft Windows. Port DH-485 yang tertanam mendukung penggunaan modul 1761-NET-AIC atau Advanced Interface Converter (AIC). Selain itu, tabel memori SLC 5/01 dapat diakses menggunakan modul AB Data Table Access (DTAM).
1747-L514 dapat diinstal dengan memori non-volatil opsional. Memori non-volatil dalam bentuk Memori Hanya Baca yang Dapat Diprogram yang Dapat Dihapus Secara Elektrik (EEPROM). EEPROM yang kompatibel adalah 1747-M1 dengan 1K Kata Pengguna EEPROM, 1747-M2 dengan 4 K Kata Pengguna EEPROM dengan soket adaptor modul memori 1747-M5. Modul EEPROM dapat digunakan untuk membakar program yang disimpan dalam memori bawaan yang merupakan Memori Akses Acak (RAM). Dengan membakar program ke memori non-volatil, program pengguna dapat dimuat secara otomatis setelah pengontrol dihidupkan kembali.
Ia menggunakan rakitan baterai lithium 1747-BA dengan masa pakai kapasitor 30 menit dan baterai lithium dengan masa pakai 2 tahun untuk daya cadangan untuk RAM standar. 1747-L514 menawarkan cadangan EEPROM opsional, dan dengan memori 4K, ia dapat memproses maksimum 52 instruksi pemrograman, menggunakan perangkat lunak pemrograman RSLogix 500. 1747-L514 memiliki waktu eksekusi bit maksimum 4µs dan waktu pindai modul keseluruhan 8ms/K. Selama kehilangan daya sementara, pemindaian program pada modul dapat memakan waktu dari 20ms hingga 3s tergantung pada catu daya yang memuat. Ia dilengkapi dengan kemampuan komunikasi DH-485 dasar yang hanya dapat bertindak dalam kapasitas budak (Menerima) di saluran pemrograman. 1747-L514 memiliki rentang suhu pengoperasian sekitar 0-60°C (32-140°F) pada rentang kelembaban relatif non-kondensasi 5-95%, dan dirancang untuk menahan guncangan operasional 30G, dan getaran 2,5G pada 57-2000Hz. 1747-L514 bersertifikasi C-UL, UL, dan CE, dan menawarkan kekebalan kebisingan industri standar NEMA ICS 2-230.
