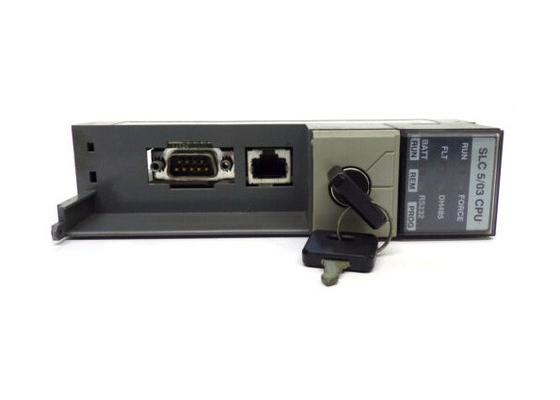

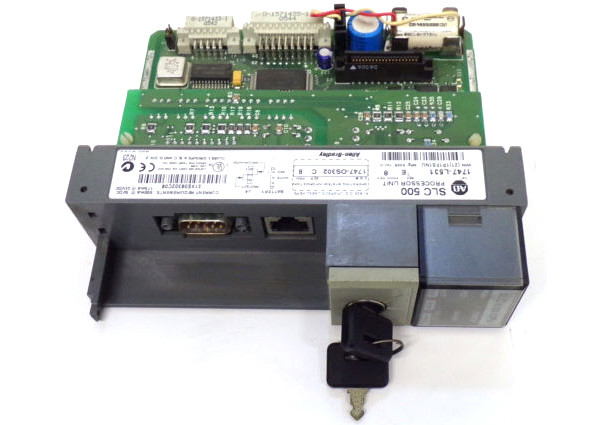

AB 1747-L531 Modul Prosesor SLC 5/03 Memori 8K Port DH-485 Dan RS-232/DH-485

AB 1747-L531 adalah modul tipe prosesor SLC 5/03 yang termasuk dalam seri SLC 500 Modular Hardware Style.Itu dibangun untuk melakukan berbagai macam fungsi, termasuk sistem kecil dan sederhana yang berdiri sendiri hingga sistem terdistribusi yang besar dan kompleks.Dirancang untuk melakukan throughput, ini dapat mendukung 60 berbagai modul I/O termasuk I/O analog, digital, dan cerdas serta dapat, sebagai tambahan, mengontrol hingga 4.096 titik keluaran dan masukan.Ini dikirimkan dengan prosesor modular SLC 500, sasis yang kompatibel, catu daya, dan instruksi pemasangan untuk semua bagian yang disertakan.Modul ini bertanda C-Tick, sesuai dengan CE, dan UL terdaftar pada Standar Keselamatan Kanada dan AS,

Prosesor Modular 1747-L531 hadir dengan ukuran memori 8 K, 16 K, atau 32 K untuk program-programnya.Memori yang dapat dikonfigurasi pengguna ini dapat diterapkan ke penyimpanan program atau ke penyimpanan data.Drive ini memiliki RAM yang didukung baterai yang bertahan sekitar 2 tahun.Indikator LED BATT memberi tahu pengguna saat voltase baterai yang dapat diganti turun di bawah level ambang batas.Daya minimal tiga puluh (30) menit tersedia saat baterai dilepas, karena kapasitor terintegrasi.Jika baterai baru dipasang untuk menggantikan yang lama dalam waktu setengah jam (30 menit), semua data yang tersimpan di RAM dapat dipertahankan.Prosesor 1747-L531 menerima dan memulai protokol komunikasi termasuk DH-485 peer-to-peer, ControlNet, Ethernet, Data Highway Plus (DH+), DeviceNet, Modbus RTU Master, serta full-duplex atau half-duplex master atau slave DF1, ASCII dan DH-485 melalui port RS232.Panel depannya memiliki sakelar kunci 3 posisi yang memungkinkan tiga mode pengoperasian: PROGRAM, RUN, dan REMOTE.Sakelar kunci ini tidak dapat digunakan sebagai pengganti sakelar berhenti darurat atau relai kontrol utama berkabel.

Pengontrol ini memiliki memori 8K terintegrasi, yang dapat diperluas dengan menggunakan Flash EPROM.Modul memori yang diperlukan memiliki nomor komponen 1747-M13 dan soket adaptor 1747-M15 yang mendukung hingga 64K memori pengguna.Program pengguna dapat disimpan atau dibakar ke modul memori untuk mencegah penghapusan program yang tidak disengaja atau tidak diinginkan yang mungkin disebabkan oleh pemrograman yang tidak tepat, lonjakan listrik, dan kebisingan.Aturan umum saat membakar program pengguna ke modul memori adalah bahwa ukuran program tidak boleh melebihi ukuran memori prosesor.Jangan membakar program yang rusak, terutama program dengan kesalahan besar.Ini akan mencakup kondisi kesalahan dan penyebab kesalahan untuk dibakar di EPROM.

Semua prosesor SLC dapat dikonfigurasi menggunakan perangkat lunak Pemrograman RSLogix 500.Perangkat lunak ini adalah perangkat lunak pemrograman ladder.Program pengguna, konfigurasi perangkat keras diimplementasikan di sini serta alat commissioning dan pemecahan masalah tersedia seperti pemaksaan I/O.Alat penyiapan komunikasi RSLix terintegrasi adalah driver komunikasi RSLogix 500 untuk berbagai produk AB, untuk menjalin komunikasi ke dan dari pengontrol.

Prosesor ini juga mendukung fitur hold-up time.Hal ini mengacu pada kemampuan prosesor untuk melanjutkan pemindaian pemrograman dalam waktu terbatas meskipun voltase input ke catu daya sistem turun di bawah kisaran nominal.Ketika waktu penangguhan berakhir, CPU secara otomatis dimasukkan ke mode berhenti.Ini mencegah penghentian mendadak yang tidak ideal dalam aplikasi kontrol apa pun.
