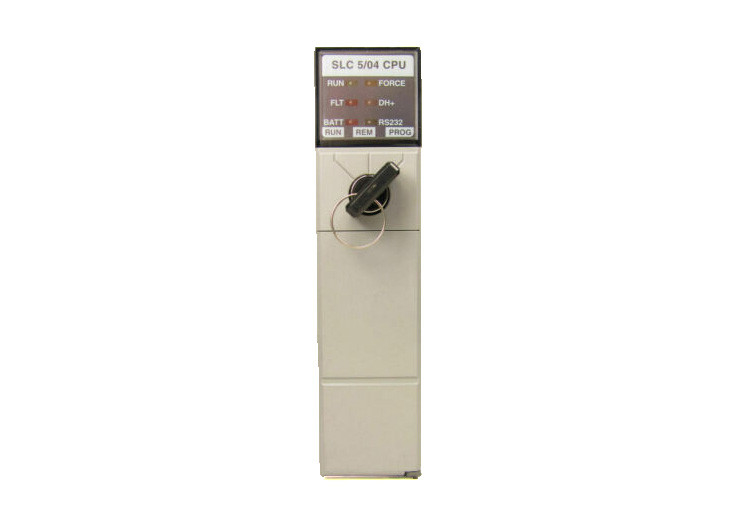

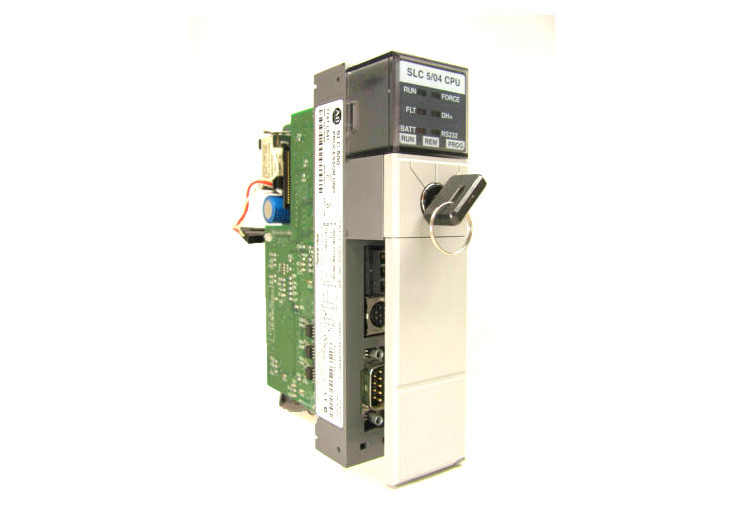

AB 1747-L541, Perangkat Keras Modular SLC 500, Modul Pengontrol
Spesifikasi Teknis untuk 1747-L541
| Pabrikan |
Rockwell Automation |
| Merek |
AB |
| Nomor Bagian/Katalog No. |
1747-L541 |
| Seri |
SLC 500 |
| Input |
4096 |
| Tipe Modul |
Prosesor SLC 5/04 |
| Output |
4096 |
| Perangkat lunak pemrograman: |
Perangkat lunak RSLogix500 |
| I/O Analog |
480 |
| Memori: |
Hingga 16 KB, RAM Berbasis Baterai |
| Waktu Pindai Program |
0,9 ms/K |
| Memori Pengguna |
16.000 Kata |
| Sasis I/O |
3 |
| Slot Modul Sasis |
30 |
| Waktu Pindai I/O |
0,225 milidetik |
| Komunikasi |
Data Highway Plus (DH+), RS-232 |
| Memori Cadangan |
1747-M13 |
| Suhu Lingkungan |
0 hingga 60 derajat Celcius |
| Waktu Pindai Program per Kata Kunci |
0,9 milidetik |
| Memori cadangan baterai: |
Ya; 1747-BA |
| UPC |
10662468653029 |
| UNSPSC |
32151705 |
Tentang 1747-L541
AB 1747-L541 adalah prosesor SLC 5/04 yang merupakan bagian dari seri SLC 500, yang juga mencakup pengontrol 1747-L541, L542, dan L543. Ini adalah prosesor berkinerja tinggi yang ditingkatkan dengan komunikasi yang lebih cepat dan waktu eksekusi program yang lebih singkat. SLC 5/04 hadir dengan memori 16K, 32K, atau 64K kata dan dapat mengontrol maksimum 4096 titik input dan output.
Untuk komunikasi, 1747-L541 memiliki saluran DH+ bawaan yang mendukung kemampuan pengiriman pesan yang diperluas dan komunikasi berkecepatan tinggi. Ia juga memiliki saluran RS-232 untuk mendukung modem radio DF1, DH-485, komunikasi ASCII dan Modbus RTU. Untuk pemrograman, ia mencakup instruksi matematika lanjutan dan berbagai instruksi tambahan. Ia juga mendukung I/O jarak jauh, pass-through DeviceNet, dan pengalamatan tidak langsung.
1747-L541 memiliki Waktu Pindai Program per Kata Kunci tipikal 0,9 milidetik dan waktu pindai I/O tipikal 0,225 milidetik. Ia memerlukan beban arus backplane sebesar 1 Ampere pada 5 Volt DC dan 200 mA pada 24 Volt DC. Ia memiliki Interupsi Waktu Terpilih (STI) 1 milidetik dan Interupsi Input Diskrit (DII) 0,5 milidetik. Untuk penyimpanan tabel program dan data, ia menggunakan perangkat memori berbasis flash 1747-M13 dengan memori 64 KB. SLC 5/04 mencakup sakelar kunci 3 posisi pada panel depan untuk memilih mode Run, Remote, atau Program. 1747-L541 SLC 504 memiliki indikator status LED RUN, FLT, BATT, FORCE, DH+, dan RS-232 untuk pemecahan masalah dan diagnostik. Seri prosesor SLC 500 memiliki desain yang sederhana dan hemat biaya dengan sejarah instalasi yang baik dalam aplikasi seperti kontrol HVAC, SCADA, dan penanganan material.
AB 1747-L541 adalah pengontrol SLC 5/04 yang menampilkan memori pengguna 16 KB terintegrasi, yang dirancang untuk menangani hingga 4096 Input dan output. Pengontrol ini termasuk dalam Gaya Modular Pengontrol Logika Terprogram (PLC) SLC 500.
1747-L541 ideal untuk digunakan dalam aplikasi menengah karena pengontrol ini mampu menerapkan aplikasi IO terdistribusi dengan penggunaan adaptor komunikasi pada rak CPU dan pemindai komunikasi pada rak IO. Port komunikasi bawaan seperti RS232 dan Data Highway Plus (DH+) ideal untuk digunakan dengan Antarmuka Manusia Mesin (HMI) baik produk AB atau pihak ketiga, Supervisory Control and Data Acquisition (SCADA) seperti AB FactoryTalk View atau sistem SCADA pihak ketiga juga. Port komunikasi RS232 dapat dikonfigurasi untuk topologi peer-to-peer DF1 dan DH485 sementara komunikasi DH+ mendukung jarak yang diperluas dan topologi multi-drop.
Sebagai alternatif, port komunikasi RS232 juga dapat digunakan dengan 1761-NET-AIC untuk memungkinkan port serial terhubung ke jaringan multi-drop. Pengaturan default port komunikasi adalah tanpa handshaking, 19.2 Kbaud, Pemeriksaan Kesalahan CRC, paket duplikat, deteksi aktif dan tanpa paritas untuk port RS232 dan 57.6 Kbaud, alamat node = 1 untuk Data Highway Plus (DH+).
Pengontrol 1747-L541 memerlukan rak SLC 500 untuk pemasangan dan koneksi ke backplane elektronik. Catu daya sistem juga diperlukan untuk menyalakan sirkuit internal prosesor melalui backplane elektronik.
Pengontrol ini terdaftar UL untuk Standar Keselamatan AS dan Kanada, sesuai CE dan bertanda C-Tick.
