AB 1747-L543, Pengontrol
Modul Untuk Perangkat Lunak Modular SLC 500
Spesifikasi Teknis untuk 1747-L543
| Produsen |
Rockwell Automation |
| Merek |
AB |
| Nomor Bagian/Catalog No. |
1747-L542 |
| Seri |
SLC 500 |
| Input |
4096 |
| Jenis Modul |
SLC 5/04 Prosesor |
| Output |
4096 |
| Software pemrograman: |
Perangkat lunak RSLogix500 |
| I/O analog |
480 |
| Memori: |
Hingga 64 KB, Battery-Backed-RAM |
| Waktu Pemindaian Program |
00,9 ms/K |
| Memori Pengguna |
64,000 Kata |
| I/O Chassis |
3 |
| Slot Modul Sasis |
30 |
| Waktu pemindaian I/O |
0.225 milidetik |
| Komunikasi |
Data Highway Plus (DH+), RS-232 |
| Memori Cadangan |
1747-M13 |
| Suhu operasi |
0 sampai 60 derajat Celcius |
| Memori cadangan baterai: |
Ya; 1747-BA |
| UPC |
10662468653036 |
| UNSPSC |
32151705 |
Sekitar 1747-L543

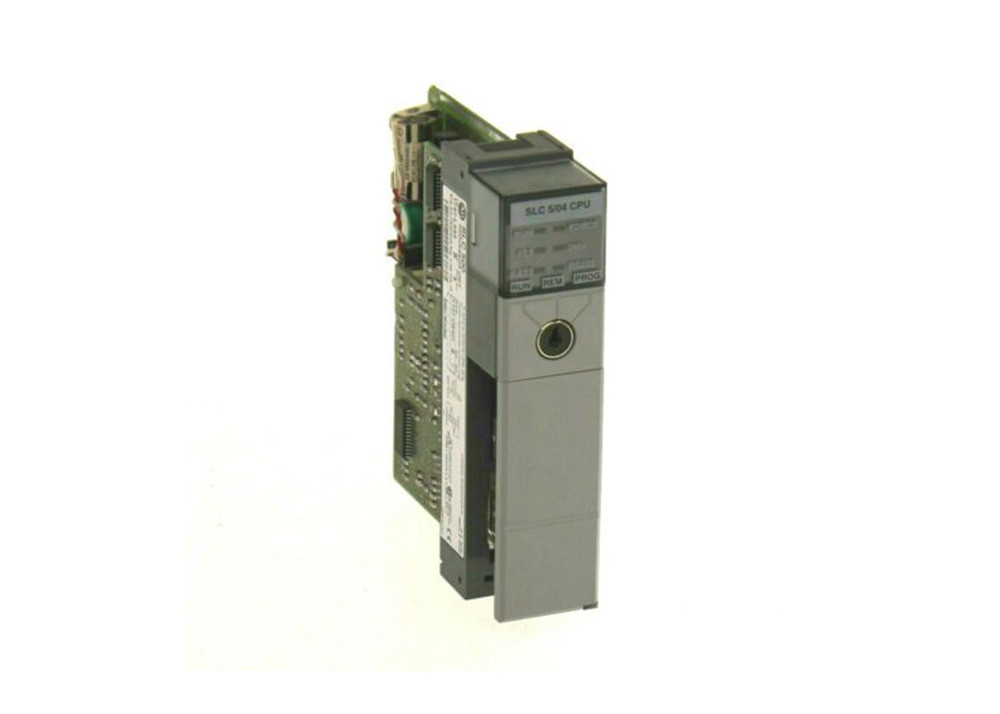

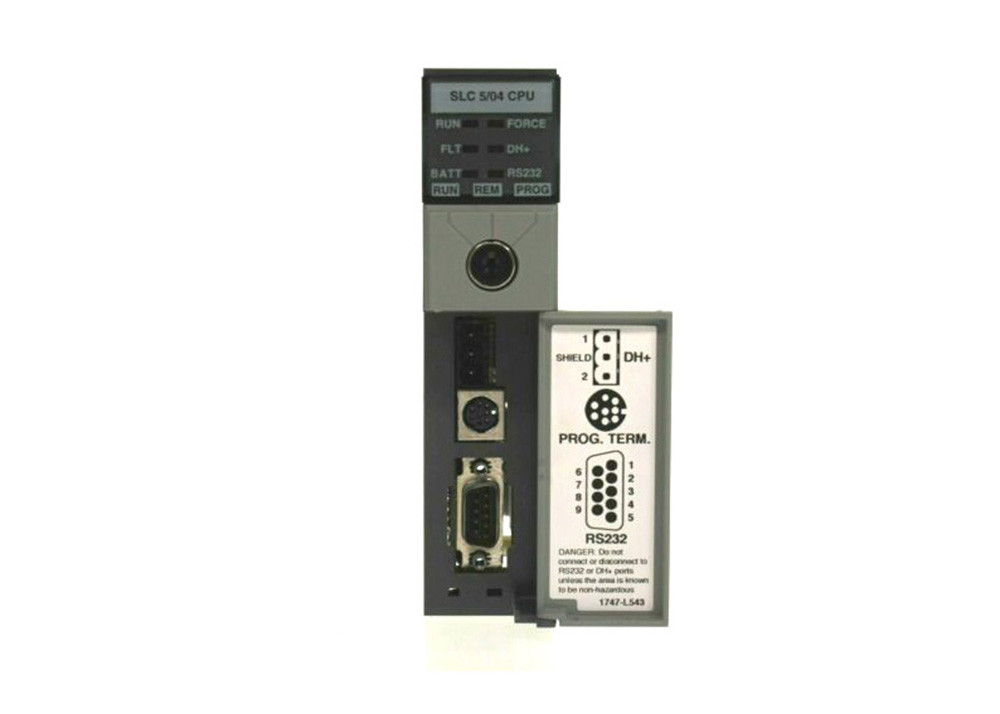

AB 1747-L543 adalah prosesor SLC 500. Hardware ini adalah prosesor yang memiliki kapasitas input dan output diskrit maksimum masing-masing 4096.khusus 60K kata untuk data dan program dan 4K kata untuk data saja. Ini juga dilengkapi dengan memori cadangan Flash EPROM dan 107 instruksi pemrograman. RAM 64 KB dari prosesor 1747-L543 didukung baterai.dan memiliki maksimum 30 slot modul I/OPort komunikasi yang ada pada prosesor ini adalah port DH + dan port RS-232. 1747-L543 Ini juga memiliki status LED hadir untuk dipaksa I / O, berjalan, kesalahan CPU, RS-232, dan DH +.
Waktu pemindaian program dari prosesor 1747-L543 adalah 0,9 milidetik/K rata-rata, waktu pemindaian I/O khasnya adalah 0,225 milidetik, dan eksekusi bit adalah 0,37 μs.Ini juga memiliki waktu program scan ditahan setelah kehilangan daya antara 20 milidetik dan 3 detik, yang juga tergantung pada beban catu daya. 1747-L543 juga berjalan pada arus backplane 1 A pada 5 Volt DC dan 125 mA pada 24 Volt DC.dan bisa menahan percepatan 2.5 G pada 57 sampai 2000 Hertz dan pergeseran 0,015 inci, puncak ke puncak, pada 5 sampai 57 Hertz. kelembaban relatif non-kondensasi adalah antara 5 dan 95%,Suhu penyimpanan adalah -40 sampai 85 derajat Celcius, dan suhu operasinya adalah 0 sampai 60 derajat Celcius.

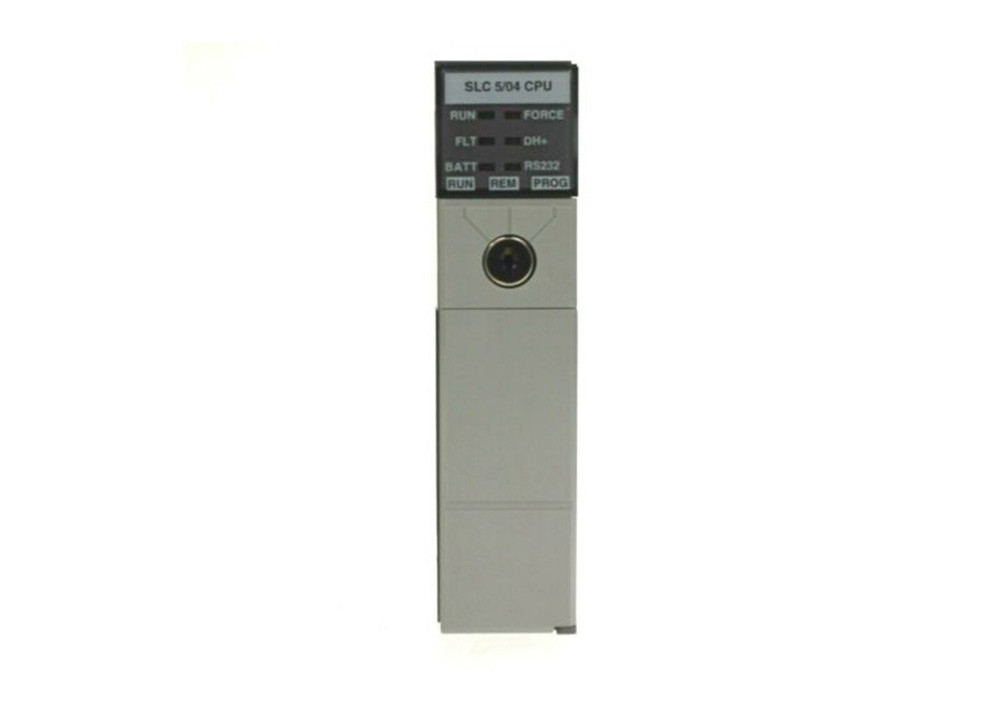

1747-L543 SLC adalah pengontrol SLC 5/04 yang memiliki kapasitas memori tertinggi di antara Tiga (3) varian prosesor 5/04.Prosesor ini telah terintegrasi 64KB memori pengguna yang berukuran untuk menangani 4096 Input dan outputIndikator panel depan terintegrasi disertakan untuk memungkinkan diagnosis cepat status modul.
Rentang aplikasi 1747-L543 adalah dengan aplikasi kontrol menengah hingga besar.Prosesor ini mendukung topologi I / O terdistribusi yang merupakan arsitektur yang terbukti untuk merancang kontrol terpusat atas sinyal I / O yang tersebar luas di seluruh area yang dikendalikan proses. Rak SLC dapat dipasang di dekat sinyal IO ini, menghilangkan kebutuhan kabel panjang dan penggunaan prosesor berkali-kali.pemindai komunikasi dipasang di setiap IO rack yang didistribusikan sementara adaptor komunikasi dipasang di rack di mana CPU berada.
1747-L543 kompatibel dengan perangkat lunak pemrograman RSLogix500. Perangkat lunak ini adalah perangkat lunak pemrograman umum untuk seluruh produk SLC seperti pengontrol, modul IO,modul cerdas dan khusus. Hal ini dapat diinstal pada Windows 2000, XP, Vista, 7, 8 dan 10 sistem operasi. Meskipun keluarga produk SLC adalah keluarga produk yang dihentikan,AB telah merilis revisi terbaru yang kompatibel untuk setiap sistem operasi Microsoft.
This processor is capable of being programmed to perform basic control requirement through the basic bit logic instructions while it is also capable of performing advanced applications such as Proportional-Integral-Derivate (PID) controlsProsesor ini memiliki buffer diagnostik intuitif yang ketika terhubung secara online, rincian kesalahan dan informasi diberikan.
