Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Merek: | GE Fanuk | Model: | IC660ELB921 |
---|---|---|---|
Seri: | I/O yang jenius | Deskripsi Produk: | Modul Antarmuka PC |
Jumlah saluran: | Saluran tunggal | Jumlah slot: | Slot tunggal |
Jenis papan: | DI Gaya | Kebutuhan Daya: | 5 Volt DC, 400 miliampere |
Cahaya Tinggi: | Modul I O Digital DC 5V,Modul Output Relay Terisolasi PLC,Modul Komputer Mikro Solid State PCM |

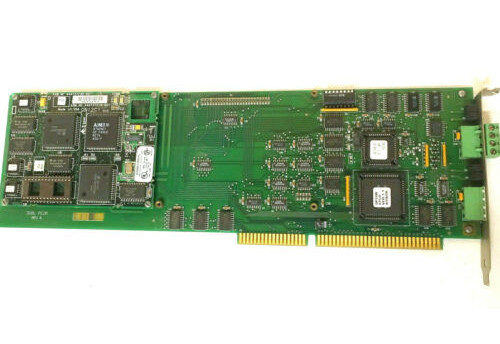

IC660ELB921 adalah Kartu PCIM Slot Tunggal yang diproduksi untuk digunakan dengan antarmuka LAN Genius oleh GE Fanuc.IC660ELB921 juga berfungsi sebagai titik masuk ke Sistem I/O Genius untuk keluarga IBM PC/AT/XT.IC660ELB921 sepenuhnya kompatibel dengan monitor genggam dan dapat digunakan dengan semua pengontrol bus GE Fanuc Genius.Untuk daya logika, PCIM IC660ELB921 membutuhkan sumber DC 5V.IC660ELB921 menggunakan 8.000 input dan 8.000 lokasi output.Ketika kartu IC660ELB921 dikonfigurasi sebagai masukan saja, ia hanya dapat membaca informasi blok Genius.Jika konfigurasi kartu diatur sebagai keluaran saja, maka hanya dapat menulis ke keluaran blok Genius.
Penting untuk dicatat bahwa tidak seperti rekannya IC660ELB922, PCIM IC660ELB921 dipasarkan hanya dengan satu papan anak yang menyediakan metode mudah untuk mengontrol perangkat pada bus serial Genius.Tugas dikontrol sesuai selama proses inisialisasi, mengelola kesalahan untuk minimal 30 perangkat bus.Karena PCIM ini adalah papan tipe AT, IC660ELB921 lebih mudah diintegrasikan ke dalam sistem mikroprosesor yang dikembangkan pengguna.Di semua level waktu mekanis, elektrik, dan komunikasi, IC660ELB922 sepenuhnya kompatibel dengan semua protokol Genius.Selain itu, daughterboard-nya menyediakan tap berbiaya rendah di semua bus Genius FE I/O.Sebagai imbalannya, ini memungkinkan sistem host mengelola I/O dengan memanfaatkan diagnostik luas, konsistensi tinggi, dan perlindungan derau dari Sistem I/O Genius.Daughterboard dapat dikonfigurasi secara independen karena perangkat lunak konfigurasi yang disertakan dengan PCIM IC660ELB921.
Modul Antarmuka PC IC660ELB921 adalah papan PCIM saluran tunggal yang diproduksi oleh GE Fanuc sebagai bagian dari seri Genius IO.Itu dapat dihubungkan hanya ke 1 bus Genius pada satu waktu.Modul ini dibuat untuk digunakan dengan komputer pribadi tipe IBM PC, XT, dan AT.Papan antarmuka tipe AT ini juga kompatibel dengan protokol komunikasi Genius yang berbeda serta dengan waktu komunikasi.Modul Antarmuka PC IC660ELB921 tersedia dengan papan anak tunggal dan dengan motherboard.Perangkat lunak konfigurasi yang disertakan dengan modul ini dapat digunakan untuk mengonfigurasi papan anak secara terpisah dari motherboard.Daughterboard dapat dihubungkan dengan perangkat bus Genius secara individual dan berfungsi sebagai pengontrol I/O tujuan umum untuk sistem I/O.
Papan PCIM slot tunggal IC660ELB921 memiliki motherboard efisien yang menghubungkan papan anak dengan komputer host yang kompatibel dengan IBM.Itu dibuat untuk menyangga semua sinyal yang diperlukan untuk komunikasi dengan bus host sistem.Beberapa kontrol papan anak dan fasilitas pemantauan yang disediakan oleh motherboard termasuk backplanes yang kompatibel dengan ISA, deteksi level tegangan suplai rendah, decoding alamat melalui peta memori, dan pengurutan sinyal.Setiap papan putri memiliki 2 LED untuk menunjukkan status papan dan proses komunikasi.Kebutuhan memori motherboard adalah 4 byte dan kebutuhan untuk daughterboard adalah 16 KB.Modul Antarmuka PC IC660ELB921 dilengkapi dengan perangkat lunak konfigurasi dan perpustakaan perangkat lunak PCIM yang menyediakan antarmuka tingkat tinggi antara perangkat lunak yang dikembangkan pengguna dan PCIM.Ini menggunakan daya logika 5 Volt DC dan tidak boleh berbeda lebih dari 10% di bawah atau di atas level nominal agar modul berfungsi dengan benar.Selama pemasangan, pastikan untuk menyisakan ruang setidaknya 1/8 inci antara modul ini dan modul lainnya untuk memungkinkan pendinginan yang tepat.
Merek | GE Fanuk |
Seri | IO jenius |
Nomor Bagian | IC660ELB921 |
Deskripsi Produk | Modul Antarmuka PC |
Jumlah Saluran | Saluran tunggal |
Jumlah Slot | Slot tunggal |
Tipe Papan | DI Gaya |
Kebutuhan Daya | 5 Volt DC, 400 miliampere |
Pemuatan Bus | 1 beban LS TTL per jalur input |
Kemampuan Penggerak Bus | Beban 10 LS TTL per jalur keluaran |
LED status | 2 (untuk setiap papan putri) |
Suhu Operasi Sekitar | 0 hingga 60 derajat Celcius |
