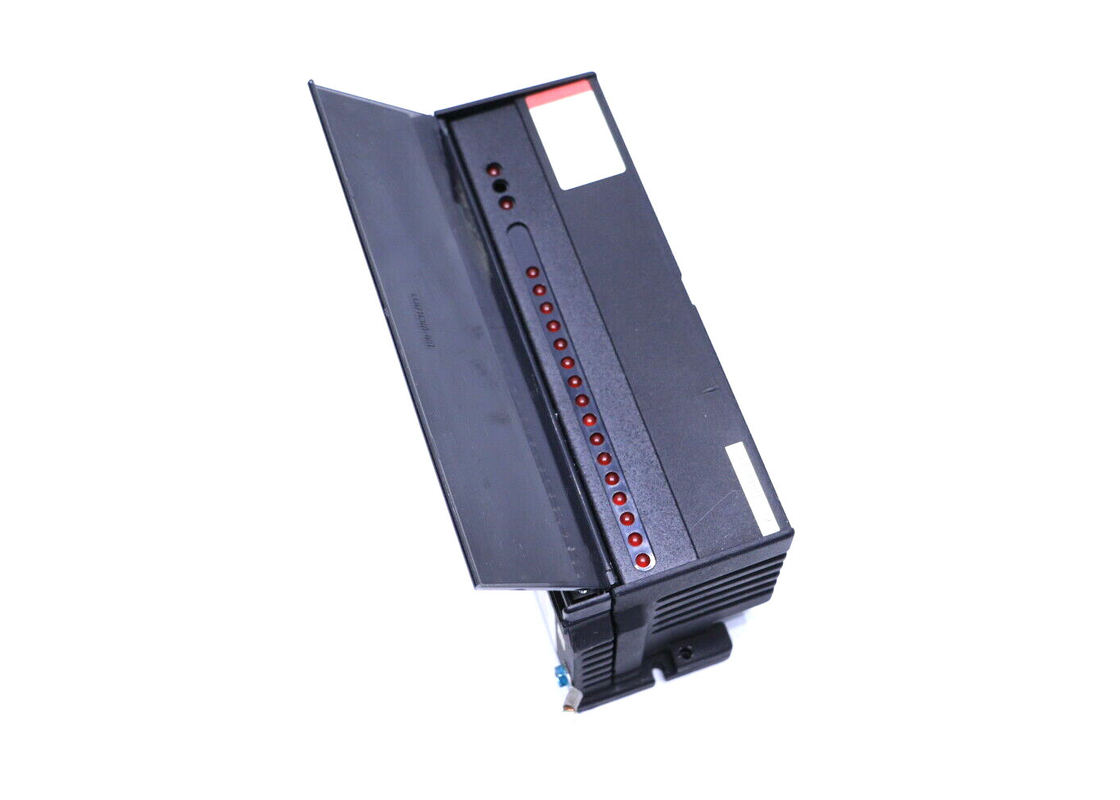

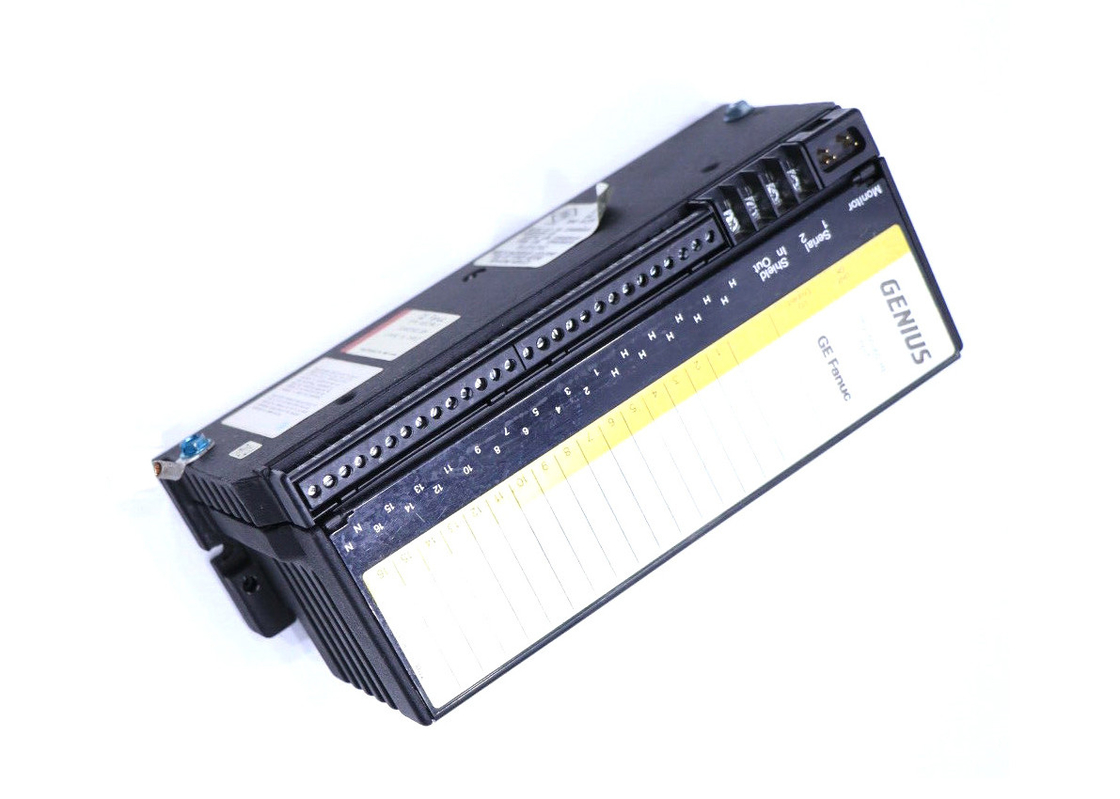

Ge Fanuc IC660ELB906 Genius l/O Modul antarmuka IBM PC Genius I-O

Ge Fanuc IC660ELB906, Genius l/O Modul antarmuka PC IBM, Genius IO

Deskripsi Produk

IC660ELB906 adalah Genius l/O IBM PC interface Module (PCIM), yang bertindak sebagai titik masuk ke Genius I/O System untuk keluarga IBM PC/AT/XT.PCIM adalah motherboard/daughterboard yang dirancang untuk integrasi sistem mikroprosesor yang dikembangkan pengguna.PClM ini menyediakan 'tap' berbiaya rendah pada bus I/O Genius, yang memungkinkan sistem host untuk mengontrol I/O jarak jauh menggunakan diagnostik ekstensif, keandalan tinggi, dan kekebalan kebisingan.Driver perangkat lunak PCLM, antarmuka tingkat tinggi antara aplikasi perangkat lunak yang dikembangkan pengguna dan PCIM, menyediakan akses bus.

Daughterboard IC660ELB906 PCIM adalah pengontrol I/O tujuan umum yang menyediakan metode mudah untuk mengontrol perangkat pada bus serial Genius.Daughterboard melakukan inisialisasi dan tugas manajemen kesalahan hingga 30 perangkat bus, menyimpan gambar terbaru l/O yang dikendalikan oleh masing-masing perangkat, dan mampu berkomunikasi dengan pengontrol lain di bus dengan meneruskan pesan latar belakang yang tidak terkait dengan perintah I/O.Antarmuka dioptimalkan untuk bus komputer pribadi IBM.Laju data jaringan dapat dikonfigurasi oleh sakelar dip on-board, yang memungkinkan papan anak PCIM untuk menangani protokol dan menyediakan tujuan umum, metode kritis non-waktu untuk memasuki jaringan pasangan terpilin Genius.


Motherboard IC660ELB906 PCIM menyediakan cara mudah untuk menghubungkan papan anak Arsitektur Terbuka ke host yang kompatibel dengan IBM.Semua sinyal yang diperlukan untuk berkomunikasi dengan daughterboard di-buffer melalui motherboard ke bus host.Selain jalur antarmuka yang diharapkan, motherboard juga menyediakan fungsi kontrol dan pemantauan papan anak perempuan, termasuk 'beban unit' standar ke bus IBM, deteksi voltase pasokan rendah, pengurutan sinyal RESET power-up, dan decoding alamat sistem host.Timer bawaan dapat memantau operasi sistem dan mematikan papan anak jika sistem host mengalami kesalahan, yang mencegah potensi konflik di bus.Timer ini dapat dinonaktifkan pengguna melalui jumper.

Tentang IC660ELB906

PC Interface Module atau PCIM IC660ELB906 buatan GE Fanuc dibuat untuk dipasang pada slot tipe XT di komputer pribadi.Ini dirancang untuk menghubungkan bus Genius ke komputer host yang kompatibel.Ini juga dirancang untuk berintegrasi dengan sistem mikroprosesor yang dikembangkan pengguna.

Modul antarmuka ini memiliki desain yang hemat biaya, fasilitas diagnostik yang ekstensif, serta tingkat keandalan dan kekebalan noise yang tinggi, menjadikannya ideal untuk sistem I/O Genius.Modul Antarmuka PC IC660ELB906 menawarkan fungsi kontrol dan pemantauan seperti deteksi tegangan suplai rendah, decoding alamat sistem host, kontrol interupsi host, pengkondisian sinyal, dan timer pengawas internal.Ini juga menyediakan sakelar DIP onboard untuk mengonfigurasi kecepatan data jaringan.

Modul Antarmuka PC IC660ELB906 terdiri dari motherboard dan papan anak yang dibuat untuk menyediakan fasilitas antarmuka yang efektif.Motherboard adalah papan persegi panjang 2 lapis dan papan putri adalah papan persegi panjang 4 lapis.Fungsinya terdiri dari 3 bagian utama yaitu serial interface, dual-port RAM, dan PCIM manage processor.

Data yang diperlukan dari komputer induk diterima ke dalam segmen tabel input untuk alamat bus serial yang sesuai dari unit antarmuka bus.Untuk menggunakan data I/O dari unit antarmuka bus secara akurat, susunan modul stasiun dan informasi data I/O harus dimasukkan dengan benar ke dalam komputer host.

Data I/O mencakup detail masukan dan keluaran dari alamat bus serial yang relevan untuk modul antarmuka bus.Komputer pribadi yang dilengkapi dengan Modul Antarmuka PC IC660ELB906 dapat secara efektif mengontrol stasiun kontrol medan dan blok I/O Genius yang berada dalam sistem aplikasi yang sama.

Spesifikasi Teknis untuk IC660ELB906
