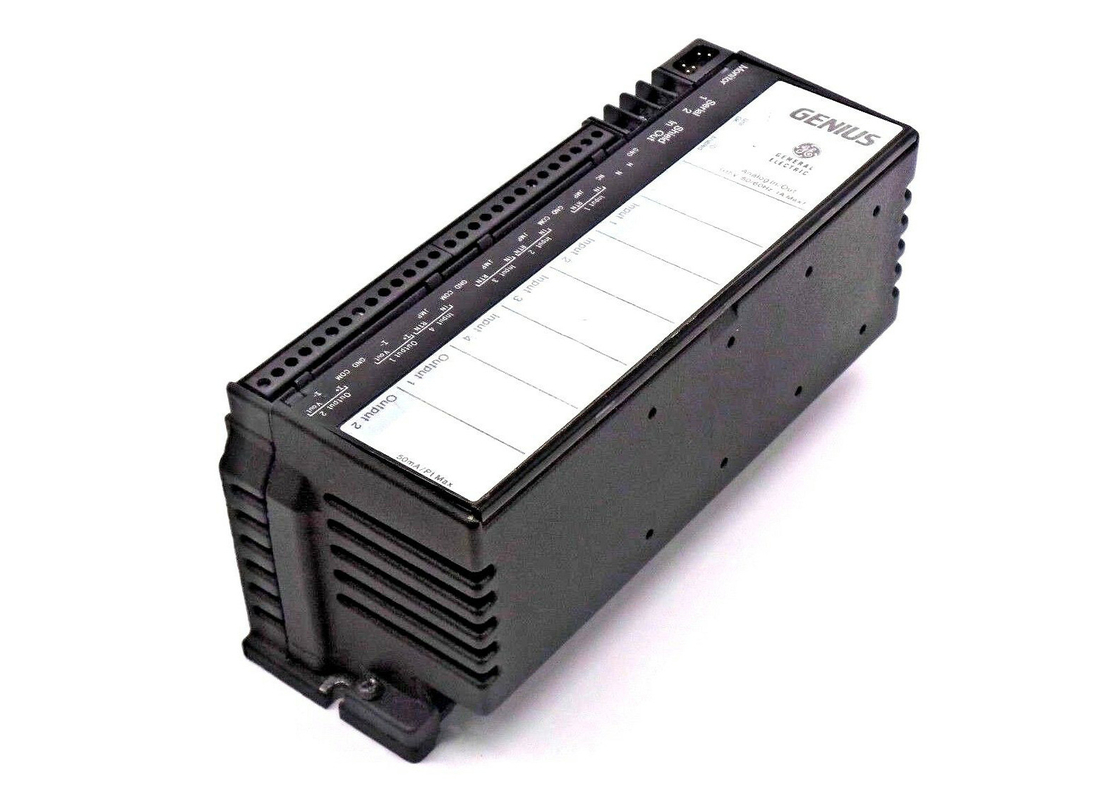

Ge Fanuc IC660EBA100 Modul Input / Output dengan 4 input dan 2 output

Ge Fanuc IC660EBA100 , Modul Input / Output dengan 4 input dan 2 output

Modul IC660EBA100 merupakan modul GE Fanuc Input/Output dengan 4 input dan 2 output.Muncul dengan 2 versi blok.Kami memiliki blok input/output 115 VAC dan blok tegangan/arus 24/48 VDC.Setiap rangkaian pada Blok Analog 4 input / 2 Output, dapat mengirimkan sinyal dalam rentang analog berikut:

-10V DC ke +10V DC

-5V DC ke +5V DC

0-5 V DC

0 -10 V DC

4-20 mA/1-5 volt DC

Karena fleksibilitas dalam rentang sinyal di atas, blok modul dapat digunakan di berbagai perangkat keluaran dan masukan.

Anda akan melihat indikator LED di blok untuk menunjukkan bagaimana blok berjalan.Jika blok mengalami kesalahan, LED OK berkedip untuk memberikan tanda kesalahan yang ada.Untuk kesalahan tertentu, blok mengambil tindakan pencegahan dengan memotong output modul untuk mencegah insiden berbahaya yang dapat menyebabkan kerusakan lebih lanjut.Modul input / output ini dapat dipasang di posisi apa pun.Untuk pembuangan panas yang cukup, pemasangan vertikal lebih disukai.

Disarankan bahwa sekitar 1,5 inci dibiarkan terbuka di antara balok dan 3 inci di atas dan di bawah setiap balok.Ini memfasilitasi pelepasan komponen elektronik blok dengan lebih mudah dan menyediakan lebih banyak ruang untuk pengkabelan terutama di mana kabel dibundel bersama.

Jika dipasang di area tertutup, sangat penting untuk menyisakan ruang yang cukup untuk pendinginan.Ingat, panas berlebih berpotensi membahayakan komponen elektronik.Koneksi ke blok I/O dibuat menggunakan kabel Belden 9182.Untuk konfigurasi, monitor genggam dipasang ke blok dan dihidupkan.Ini diikuti oleh serangkaian petunjuk konfigurasi.Terakhir, nomor perangkat ditetapkan ke blok I/O untuk memulai konfigurasi.

Selama pengkabelan lapangan, blok I/O dioperasikan menggunakan obeng standar untuk mengencangkan dan membuka sekrup.Setiap terminal dapat menampung satu AWG #12 atau dua AWG #14 kabel.Ukuran kabel minimum yang disarankan adalah AWG #22.Perhatikan bahwa ujung kawat yang tidak berpelindung tidak melebihi 2 inci.

Tentang IC660EBA100

Rakitan elektronik GE IC660EBA100 adalah rakitan elektronik yang beroperasi dengan blok I/O analog GE tertentu.Kedua peralatan ini dirancang dan didistribusikan oleh GE Fanuc Automation.Rakitan elektronik khusus ini beroperasi dengan peringkat daya blok nominal 115 Volt AC dengan rentang tegangan operasi 98 hingga 132 Volt AC.Blok ini juga dilengkapi dengan rating daya maksimum 10 VA.Penting untuk disebutkan bahwa rakitan elektronik GE Fanuc Automation IC660EBA100 menyediakan semua komponen elektronik yang diperlukan agar blok I/O dapat beroperasi dalam aplikasi apa pun yang kompatibel.Ketika rakitan elektronik ini digunakan, ia akan memerlukan kit rakitan terminal dengan semua koneksi dan port yang diperlukan untuk mengoperasikannya.

Rakitan elektronik GE Fanuc Automation IC660EBA100 mendukung blok yang dilengkapi dengan 4 sirkuit input dan 2 sirkuit output.Blok dilengkapi dengan 2 LED yang memberikan pembaruan status untuk unit dan status koneksi I/O.Seluruh blok memiliki peringkat isolasi blok-ke-blok 1500 Volt dan peringkat pembuangan panas 6 Watt.Penting untuk memasang rakitan elektronik GE Fanuc Automation IC660EBA100 di area yang bersih tanpa ada bahan berbahaya di dalamnya.Suhu lingkungan ini tidak boleh berada di luar kisaran 0 hingga 60 derajat Celcius dan tingkat kelembaban relatif harus antara 5 dan 95 persen.Penyimpangan termal blok adalah 10 PPM tipikal per derajat Celcius.Penyimpangan termal maksimum adalah 40 PPM per derajat Celcius.Blok ini memiliki resolusi keluaran 12 bit tanda plus dan frekuensi pembaruan keluaran 4 milidetik.Beban keluaran blok adalah 2000 Ohm atau lebih.

Spesifikasi Teknis untuk IC660EBA100
