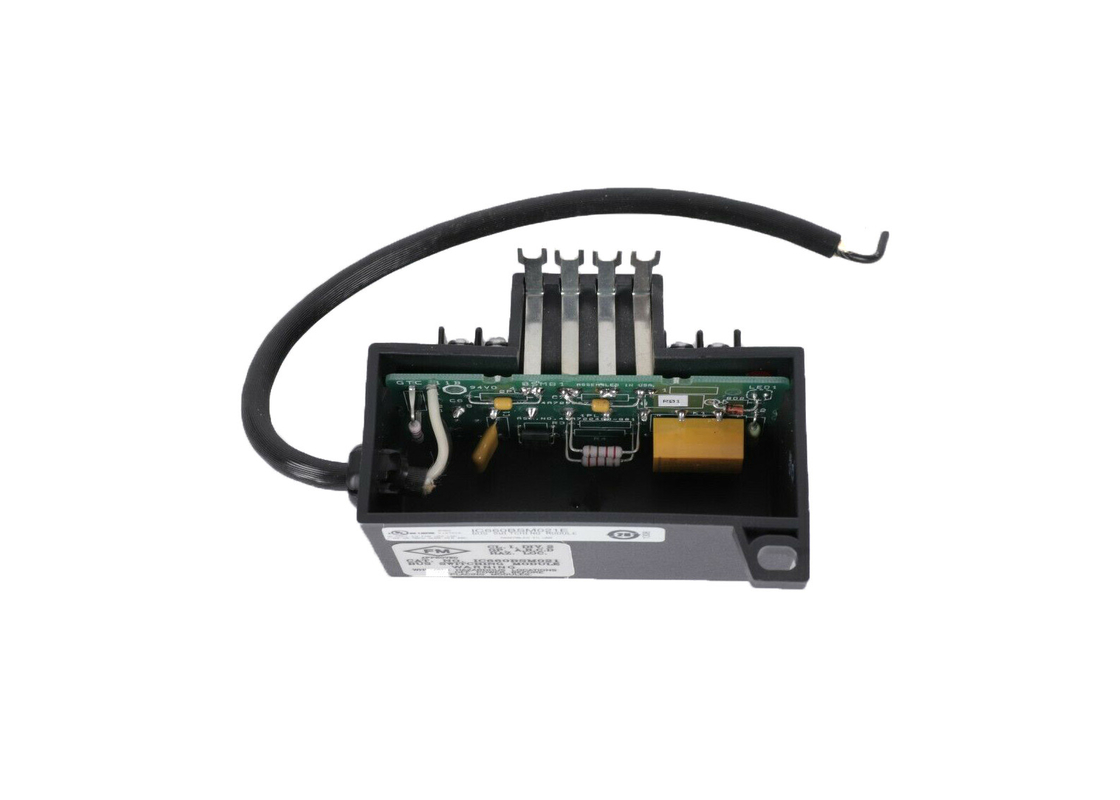

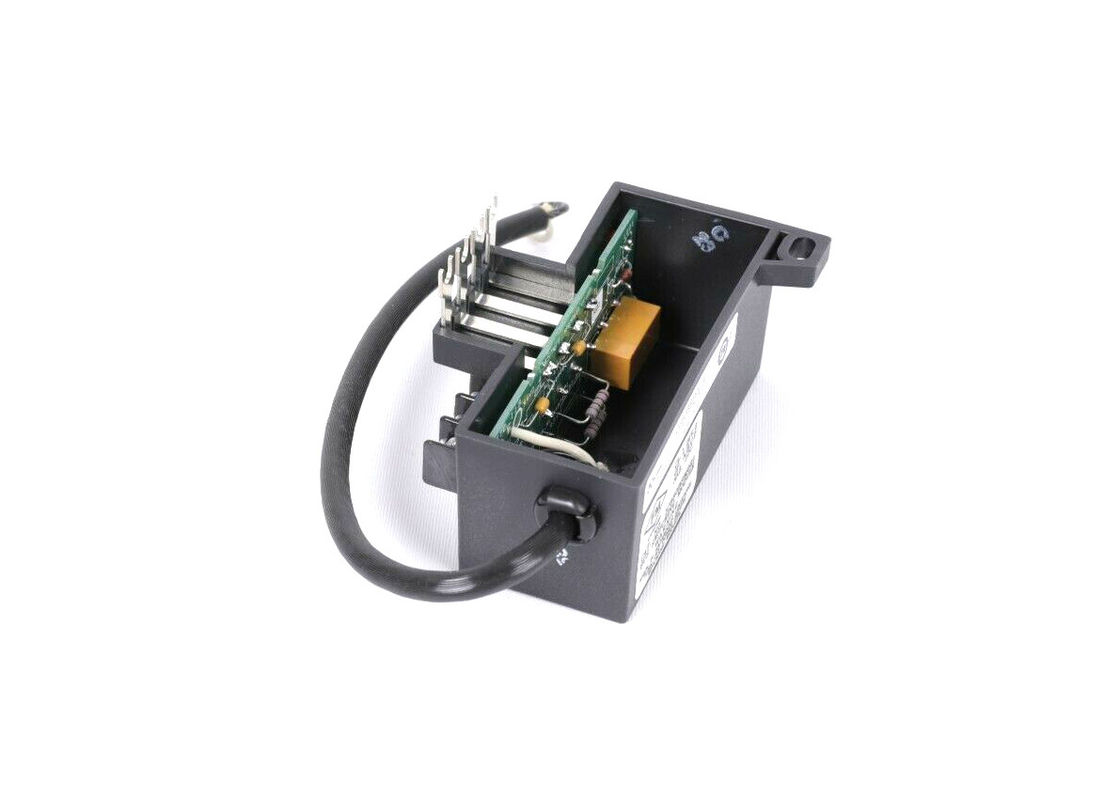

Ge Fanuc IC660BSM021 Modul Peralihan Bus I/O Genius Genius I-O

Ge Fanuc IC660BSM021, Modul Pengalih Bus I/O Genius, Genius I-O

Deskripsi Produk

IC660BSM021 adalah Modul Pengalih Bus I/O Genius (BSM) yang digunakan untuk menghubungkan perangkat input/output ke dua bus serial secara bersamaan. IC660BSM021 ada dalam dua versi, BSM 115 VAC/125 VDC yang dikatalogkan sebagai IC660BSM120 dan BSM 24/48 VDC yang dikatalogkan sebagai

IC660BSM021. Versi IC660BSM021 BSM mampu menghubungkan maksimum delapan blok diskrit dan analog ke bus ganda. Versi IC660BSM021 juga mampu mengizinkan hingga 30 blok I/O untuk berinteraksi dengan bus ganda yang sama jika BSM tambahan digunakan. Konfigurasi bus ganda jenis ini menyediakan jalur komunikasi cadangan yang dapat digunakan jika terjadi kegagalan bus.


Setiap bus dari pasangan bus ganda digabungkan dengan pengontrol bus atau PCIM. Sistem juga dapat mendukung redundansi CPU jika setiap modul antarmuka bus berada di CPU yang berbeda.

Blok diskrit fase B dalam kluster mengontrol semua operasi IC660BSM021. Sirkuit pertama adalah output yang didedikasikan untuk IC660BSM021 BSM. Output khusus ini memungkinkan untuk mengganti bus setiap kali komunikasi hilang pada bus saat ini. Jika bus operasional tidak dapat ditemukan dengan satu sakelar IC660BSM021, BSM kemudian harus menunggu komunikasi dipulihkan pada bus yang terhubung, atau sampai daya dapat di-siklus ke blok pengontrol BSM. Ini mencegah pengalihan yang tidak perlu. Dalam keadaan tidak bertenaga, IC660BSM021 menghubungkan blok ke bus A. IC660BSM021 BSM hanya menjadi bertenaga ketika pemilihan bus B diperlukan.


LED pada IC660BSM021 menyala ketika bus B aktif. IC660BSM021 BSM juga dapat diperintahkan untuk mengganti bus menggunakan CPU atau monitor genggam. IC660BSM021 dan IC660BSM120 identik kecuali untuk sumber daya. IC660BSM021 ditenagai oleh 24/48VDC, sedangkan IC660BSM120 ditenagai oleh 115 VAC/l25 VDC.

Tentang IC660BSM021

Modul Pengalih Bus (BSM) GE Fanuc IC660BSM021 adalah modul pengalih bus ganda yang dirancang untuk menghubungkan perangkat blok Genius I/O ke bus serial ganda secara bersamaan. Modul ini termasuk dalam keluarga GE Fanuc Genius I/O, dan menawarkan koneksi bus serial yang andal dan dapat menyediakan jalur komunikasi cadangan jika terjadi kegagalan bus.

Modul Pengalih Bus IC660BSM021 dapat mendukung koneksi ke maksimum 8 blok I/O diskrit dan analog pada satu bus serial, dan jika aplikasi memerlukan lebih banyak blok untuk dihubungkan, modul BSM tambahan dapat diinstal untuk memperluas jumlah maksimum blok menjadi 30 blok Genius I/O. Fungsi Modul Pengalih Bus IC660BSM021 dikontrol oleh blok Genius I/O dalam konfigurasi kluster, dan dikonfigurasi dengan monitor genggam atau pemrograman CPU.

Modul Pengalih Bus GE Fanuc IC660BSM021 dapat dikonfigurasi untuk beralih antara 2 bus (Bus A atau B) dengan menggunakan monitor genggam atau CPU. Ketika Bus A diaktifkan, Modul Pengalih Bus IC660BSM021 beroperasi dengan peringkat tegangan yang kurang dari 4 Volt DC dan penarikan arus maksimum 10,0 miliampere pada 24,0 Volt DC dan 30,0 miliampere pada 48 Volt DC.


Ia beroperasi pada 18 Volt DC hingga 50 Volt DC ketika Bus B diaktifkan. Modul Pengalih Bus IC660BSM021 memiliki peringkat keandalan minimum 500.000 operasi dan waktu aktivasi sakelar kurang dari 20 milidetik. Modul Pengalih Bus IC660BSM120 disediakan sebagai rakitan pabrik yang terdiri dari modul pengalih bus 24/48 Volt DC, tiga kabel prefabrikasi 15 inci, dan manual pengguna sistem Genius I/O.

Spesifikasi Teknis untuk IC660BSM021
