Deskripsi Produk

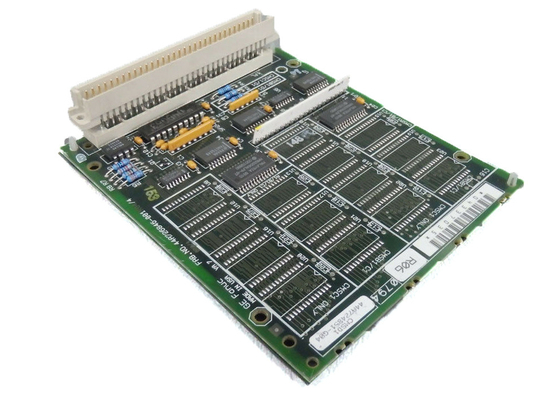

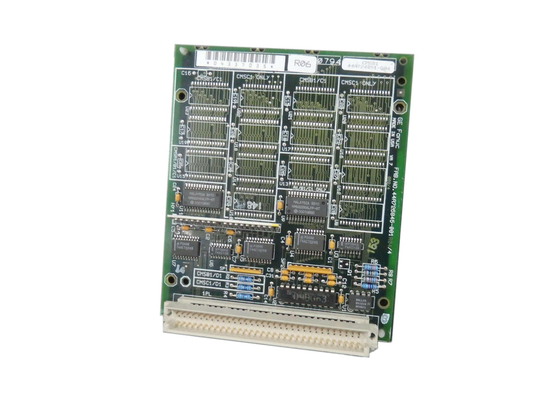

IC697MEM713 adalah Memori Ekspansi yang diproduksi oleh GE Fanuc Automation, yang menawarkan rentang memori 64 KB, 128 KB, 512KB, dan 256 KB. Aplikasi IC697MEM713 adalah dalam ekspansi memori data dan memori logika dari modul IC697CPU771 dan IC697CPU772 atau IC697PCM711 (yang merupakan Modul Programmable Co-Processor).

IC697MEM713 dipasang sebagai papan anak dan terletak di slot yang sama dengan modul yang dilayaninya. Memori ekspansi ini melengkapi memori yang tersedia pada papan dasar yang ada. Memori dipertahankan selama kehilangan daya karena baterai yang terletak di rumah papan dasar. Memori program logika secara otomatis diperiksa kesalahannya oleh CPU PLC di latar belakang. PCM memeriksa kesalahan memori penyimpanan saat daya dihidupkan dan selama contoh reset keras atau lunak.

Untuk menginstal IC697MEM713, pengguna harus memastikan daya rak mati. Kemudian konektor 64 pin dapat dicolokkan ke konektor pada papan dasar, kait terpasang. Setelah modul ditempatkan di rak, daya dapat dimulai. Nyalakan daya, baterai lithium yang disertakan mempertahankan daya jika terjadi kehilangan daya. Baterai ini juga mengoperasikan jam kalender. Pengguna harus berhati-hati untuk memasang baterai baru sebelum melepas baterai lama.

IC697MEM713 memiliki umur simpan 10 tahun pada suhu 20 C atau 68 F dan harus mempertahankan memori selama enam bulan nominal tanpa daya terpasang.

Tentang IC697MEM713

Modul coprocessor yang dapat diprogram GE Fanuc IC697MEM713 adalah mikrokomputer berkinerja tinggi yang telah dirancang untuk melakukan fungsi coprocessor dan menggabungkan fungsi modul komunikasi dan modul ASCII atau modul Basic. Modul IC697MEM713 dibuat untuk PLC GE Fanuc Seri 90-70. Dikonfigurasi untuk berfungsi dengan 1 atau 2 port CCM independen atau hanya dengan satu port serial. Modul IC697MEM713 adalah modul coprocessor yang dapat diprogram dan dapat diprogram dengan menggunakan bahasa BASIC yang kuat yang dikenal sebagai MegaBasic. Bahasa pemrograman ini secara efektif melakukan akuisisi data, memastikan penyimpanan data yang efektif, dan menjalankan fungsi pengambilan data sambil memastikan komputasi waktu nyata.

Modul IC697MEM713 menampilkan tombol tekan Restart atau Reset yang digunakan untuk menempatkan modul dalam "Mode RUN" atau "Mode PROGRAM." Perhatikan bahwa menekan tombol tekan Restart/Reset selama kurang dari 5 detik menempatkan modul IC697MEM713 dalam "mode RUN." Ini disebut sebagai reset lunak. Menekan tombol tekan Restart/Reset selama lebih dari 10 detik membuat PCM masuk ke "mode PENGEMBANGAN PROGRAM." Modul IC697MEM713 menampilkan hingga 3 indikator LED yang ditemukan di bagian atas dan depan PCM. Indikator LED pertama menunjukkan "keadaan OFF," yang berarti bahwa modul IC697MEM713 tidak berfungsi. Hal ini dapat terjadi jika terjadi kerusakan perangkat keras. LED kedua menunjukkan "keadaan ON," dan LED menyala terus menerus kecuali ada masalah. LED terakhir berkedip setiap kali ada proses diagnostik saat daya menyala.

Spesifikasi Teknis untuk IC697MEM713

Informasi Teknis

Baterai

Umur simpan 10 tahun pada suhu 20 derajat C (68 derajat F)

Retensi memori 6 bulan nominal tanpa daya terpasang

Sistem VME yang dirancang untuk mendukung standar VME C.1
