GE FANUC IC697MDL654 48 VDC Logika Positif/Negatif Modul Input 32 Titik

GE FANUC IC697MDL654, 48 VDC Positif/Negatif Logika 32-Point Input Module

Deskripsi Produk

IC697MDL654 adalah Modul Masukan Positif/Negatif Logika 32 Titik 48 VDC oleh GE Fanuc untuk PLC seri 90-70. Masukan modul ini dibagi menjadi empat kelompok, masing-masing memiliki catu daya yang terpisah.Hal ini dapat digunakan untuk menghubungkan ke berbagai saklar yang berbeda dan sensor kedekatan elektronik dengan dua atau tiga konektor kawatUntuk menentukan kompatibilitas perangkat input, seperti sensor dua kabel, Anda dapat menggunakan sistem operasi yang berbeda.Keadaan ON dan OFF harus diperiksa.

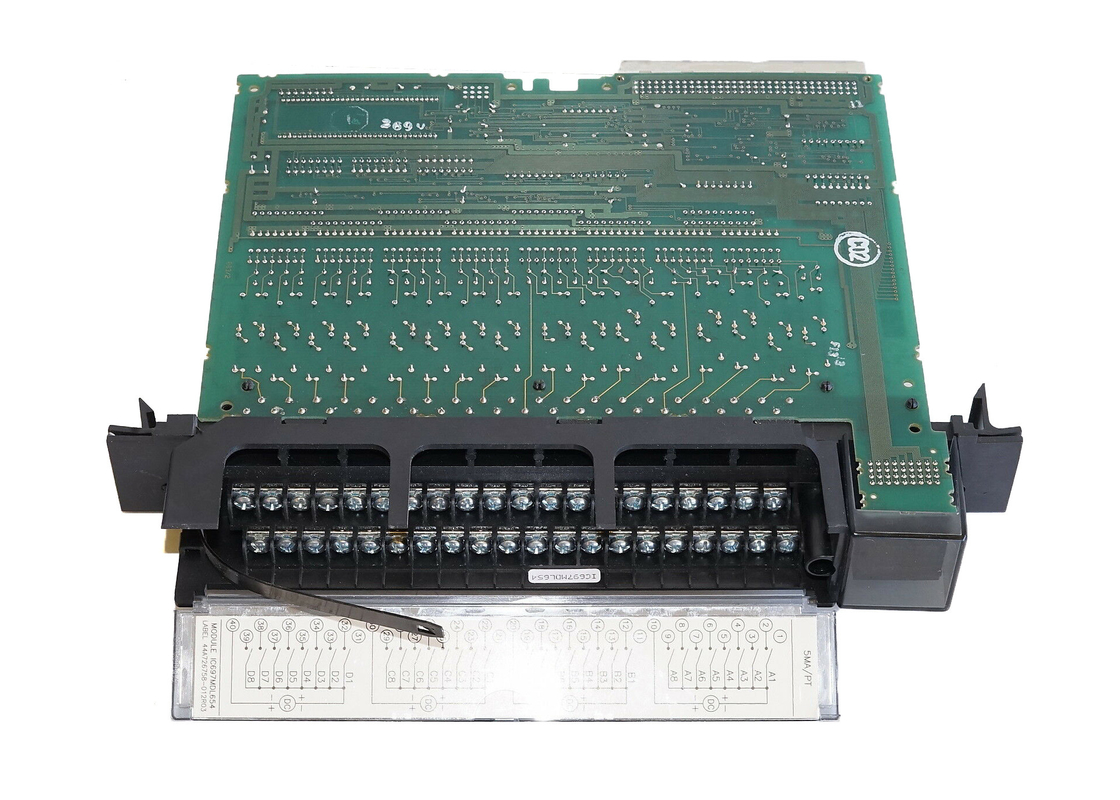

IC697MDL654 terhubung ke konektor backplane dan mengamankan dirinya di tempat dengan jackcrew.Melanggar sekrup keselamatan dan menekan klip di bagian belakang penutup memungkinkan papan terminal untuk melepaskan. Untuk kabel terminal, kabel # 22 ke # 14 dapat digunakan. Setelah semuanya terhubung, bundel kawat dapat diamankan dengan dasi di bagian bawah papan terminal.Pintu berhalangan menyediakan penutup bagian dalam papan serta ruang untuk label identifikasi.

Setiap modul IC697MDL654 termasuk kunci mekanis. Kunci ini terhubung ke papan di bawah konektor. Ketika dilampirkan ke slot, tidak ada jenis modul lain yang dapat dilampirkan ke slot tersebut.Untuk memastikan ventilasi yang tepat, pasang modul dengan cara yang menyediakan setidaknya enam inci ruang kosong di sekitarnya.

Tentang IC697MDL654

Modul IC697MDL654 adalah modul logika positif/negatif GE Fanuc yang berfungsi sebagai komponen input untuk sistem mesin industri yang didasarkan pada pengontrol yang dapat diprogram.Modul ini adalah bagian dari lini produk GE Fanuc IC697MDL Seri 90-70 dan memiliki 32 inputModul IC697MDL654 kompatibel dengan berbagai perangkat elektronik dan mampu bekerja sebagai komponen logika positif dan komponen logika negatif.Unit ini digunakan dengan saklar 2-kawat dan 3-kawat dengan penurunan tegangan 3 milliAmps pada 5 VoltModul ini dirancang untuk pemasangan rak dan tidak membutuhkan banyak ruang untuk ventilasi yang tepat.pengguna modul harus mengikuti pedoman dasar produsen untuk kabel dan pemasangan untuk mendapatkan hasil terbaik dari modul mereka.

Modul masukan IC697MDL654 adalah perangkat 48 volt dan membutuhkan sumber daya DC. Untuk tegangan masukan 5 volt,modul memiliki arus off-state dari 0 sampai 2 milliAmps dan memiliki tegangan off-state dari 0 sampai 10 Volt. Tegangan on-state adalah 33 hingga 56 Volt dan arus on-state adalah 3 hingga 8 milliAmps. Modul 0,3 Amps memiliki bus VME dan dirancang untuk rak yang hanya menerima komponen yang terjamin.Kabel dari modul IC697MDL654 dapat dilakukan melalui papan terminal dan memungkinkan kabel dari berbagai jenis dan ukuranSeperti komponen industri lainnya yang dapat rusak karena terlalu panas, modul IC697MDL654 membutuhkan ruang di sekitarnya untuk berventilasi dan bekerja dengan baik.Kabel yang dapat diterima untuk menghubungkan modul seperti ini adalah yang dengan ukuran dari 0.36 sampai 2.10 milimeter persegi.

Spesifikasi Teknis

Informasi Teknis

SpesifikasicJikaakucatakupadas
