Deskripsi Produk IC697MDL651

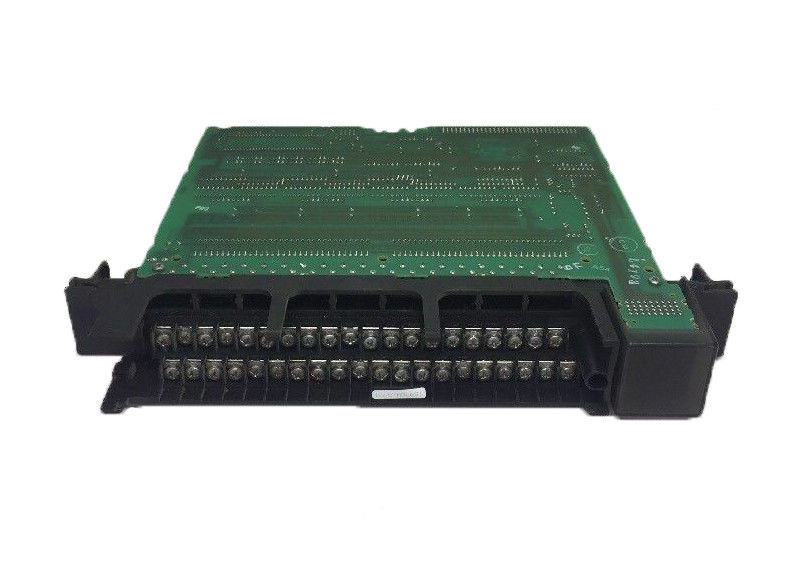

GE IC697MDL651 adalah modul input diskrit 32 titik yang merupakan bagian dari Pengontrol Terprogram Seri 90-70. Modul ini memiliki 32 titik input yang kompatibel dengan TTL dengan setiap input memiliki resistor pull-up. Oleh karena itu, daya pengguna tidak diperlukan. Filter input dapat dipilih antara 1ms atau 10ms dan satu input dapat dikonfigurasi sebagai interupsi. Terdapat indikator LED di bagian atas modul, yang memberikan informasi tentang status ON/OFF setiap titik sisi logika sirkuit (atau PLC). Tegangan terukur IC697MDL651 adalah 5 volt DC. Terdapat 32 input per modul dengan panjang kabel maksimum 98,4 (30m). Isolasi adalah 1500 volt. Rentang tegangan input adalah antara -3 hingga +7 volt DC. Karakteristik input modul meliputi impedansi 5,9K ohm, ±5%; tegangan keadaan ON -3 hingga 0,5 volt; tegangan keadaan OFF 2 hingga 7 volt; arus keadaan ON tipikal 1,7mA pada tegangan terukur dan arus keadaan OFF maksimum 1,1mA. Arus yang dibutuhkan dari bus 5V adalah 0,53 amp. Selain itu, sistem dirancang untuk mendukung standar VME C.1.


Modul IC697MDL651 dikunci secara mekanis untuk memastikan bahwa jenis yang serupa di lapangan dapat menggantikannya dengan benar jika diperlukan. Referensi I/O dapat dikonfigurasi oleh pengguna tanpa perlu menggunakan sakelar DIP atau jumper pada modul. Kunci mekanis yang disebutkan di atas yang disertakan dengan modul mencegah penggantian yang tidak disengaja dari jenis modul yang salah di slot yang sama. Kunci dirancang agar pas di area pada papan di bawah konektor yang memiliki bentuk unik. Penting untuk dicatat bahwa dalam rak PLC IC697, posisi paling kiri dicadangkan hanya untuk catu daya. Selain itu, satu slot yang terletak di sebelah catu daya harus berisi CPU atau Modul Penerima Bus. Desain modul input memungkinkan karakteristik logika negatif.

Ini berarti modul menyerap arus yang mengalir dari perangkat input ke umum pengguna. IC697MDL651 kompatibel dengan berbagai perangkat input seperti sakelar batas, tombol tekan, sakelar pemilih, output BCD, penghitung, serta output lain yang kompatibel dengan TTL.

Untuk mengkonfigurasi perangkat, gunakan fungsi konfigurasi perangkat lunak Windows atau MS-DOS yang berjalan di Windows NT atau Windows 95 melalui port SNP atau melalui Ethernet TCP/IP. IC697MDL651 dapat dikonfigurasi untuk memiliki waktu tunda filter 1 ms atau 10 ms.

Konfigurasi tidak dilakukan per titik, melainkan per modul, yang berarti semua titik memiliki waktu filter yang sama. Kapan pun IC697MDL651 digunakan dengan CPU IC697, titik input A1 dapat dikonfigurasi untuk menyebabkan interupsi CPU baik pada tepi sinyal yang turun atau naik. Pemilihan waktu filter input tidak memengaruhi respons interupsi. Dalam hal pengkabelan lapangan, satu koneksi diperlukan antara umum modul dan umum pengguna. Ini karena 32 titik berbagi umum. Namun, untuk kenyamanan pengkabelan, disediakan dua koneksi.

Spesifikasi Teknis IC697MDL651

Informasi Teknis

Spesifikasi325 volt DC1500 volt - setiap input ke backplane3298,4' (30m) panjang kabel maksimumIsolasi:1500 volt - setiap input ke backplaneRentang Tegangan Input (V2 volt hingga 7 volt
