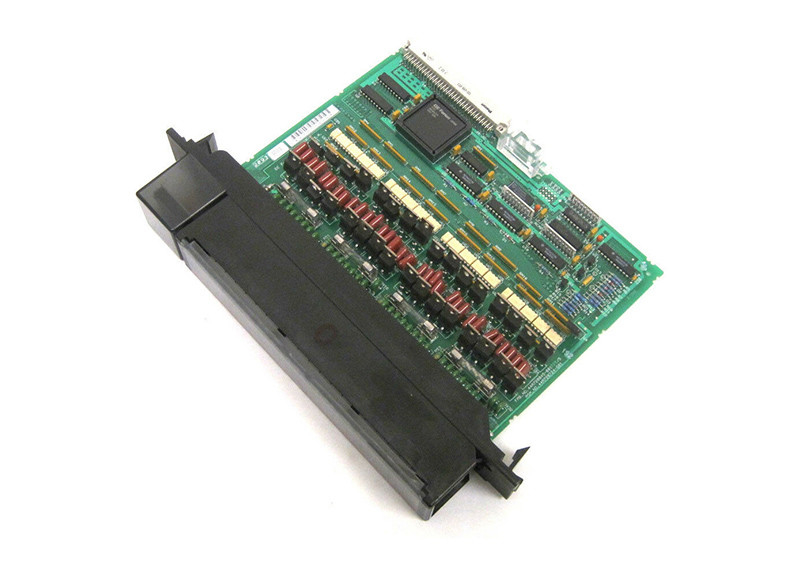

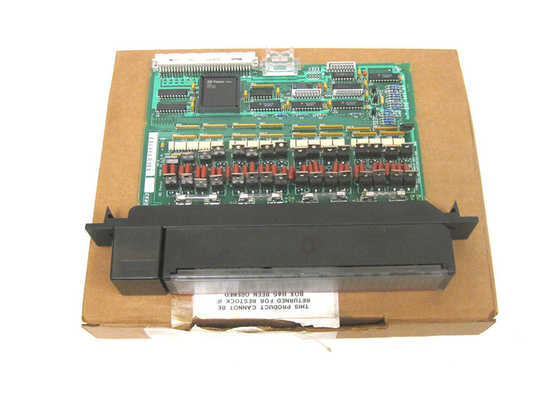

GE FANUC IC697MDL350, 120 VAC 0,5 Amp, Modul Output Diskrit 32 Titik

GE FANUC IC697MDL350 , 120 VAC 0,5 Amp, Modul Output Diskrit 32 Titik

Deskripsi Produk

IC697MDL350 adalah Modul Output Diskrit 120 VAC 0,5 Amp, 32 Titik di GE Fanuc Seri 90-70.Fitur standar mencakup empat kelompok terisolasi dari 8 titik yang setara dengan 32 titik, kapasitas titik 0,5 amp, dan kapasitas lonjakan tinggi 20x arus pengenal.Modul keluaran IC697MDL350 memungkinkan setiap kelompok 8 titik digunakan pada fase pasokan AC yang berbeda.Setiap kelompok output digabungkan dengan sekering 5 amp dan menunjukkan tingkat arus masuk yang tinggi, membuat output sesuai untuk rentang beban induktif dan pijar.


LED menunjukkan status ON-OFF setiap titik di sisi PLC sirkuit.Selain itu, terdapat LED yang mengonfirmasi status sekering yang terletak di bagian atas modul.Modul IC697MDL350 dikunci secara mekanis untuk mempromosikan penggantian yang benar dengan tipe serupa di lapangan.Pengguna dapat mengonfigurasi referensi I/O tanpa menggunakan jumper atau sakelar DIP.

Pengguna harus menyelesaikan konfigurasi melalui fungsi konfigurasi perangkat lunak pemrograman MS-DOS atau Windows yang berjalan pada Windows 95 atau Windows NT melalui Ethernet TCP/IP atau melalui port SNP.Fungsi konfigurasi ada di perangkat pemrograman.


IC697MDL350 kompatibel dengan sejumlah perangkat beban, termasuk solenoida, starter motor, dan indikator.Peringkat 0,5 amp berlaku untuk kapasitas arus jangka panjang di setiap titik.Karena pembuangan panas di dalam modul, kapasitas arus maks untuk setiap kelompok keluaran dibatasi pada suhu yang lebih tinggi.

Modul output GE Fanuc IC697MDL350 adalah modul output diskrit GE Series 90-70.Ini memiliki 32 saluran output diskrit.Itu dapat beroperasi pada daya AC, tetapi tidak pada daya DC.Tegangan AC pengenal nominal dari modul output diskrit IC697MDL350 adalah 120 Volt AC.Setiap titik keluaran memiliki peringkat arus 0,5 Amps dan semua keluaran disusun dalam 4 kelompok 8.

Peringkat saat ini untuk setiap grup adalah 2 Amps.Setiap titik keluaran juga memiliki indikator status LED yang menunjukkan apakah titik keluaran dihidupkan atau dimatikan.Modul output diskrit IC697MDL350 memiliki sekering untuk perlindungan.Tidak memerlukan jumper atau sakelar DIP untuk dikonfigurasi dengan benar seperti yang dilakukan banyak modul I/O GE lainnya.Modul output diskrit IC697MDL350 dapat dikonfigurasi dengan MS-DOS atau dengan Perangkat Lunak Pemrograman Windows.

Modul keluaran diskrit GE Fanuc Seri 90-70 IC697MDL350 beroperasi dengan rentang frekuensi 47 hingga 63 Hertz.Keluaran pada modul keluaran diskrit ini cocok untuk berbagai beban induktif industri, dan masing-masing dari 4 kelompok keluaran dilindungi oleh sekering yang diberi nilai 5 Amps.

Modul output diskrit IC697MDL350 dapat terhubung ke perangkat starter motor, indikator, dan solenoida, dan dilengkapi dengan baik untuk bekerja dengan perangkat ini.Modul output diskrit ini dapat beroperasi dengan catu daya AC yang mendukung beberapa fase, dan dapat menggunakan fase catu daya AC yang berbeda untuk masing-masing dari 4 grup outputnya.

Spesifikasi teknis

Informasi Teknis
