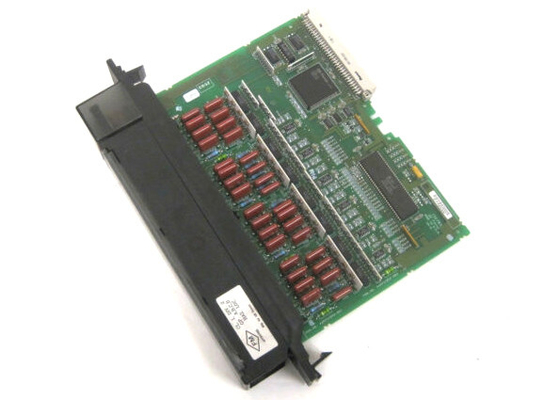

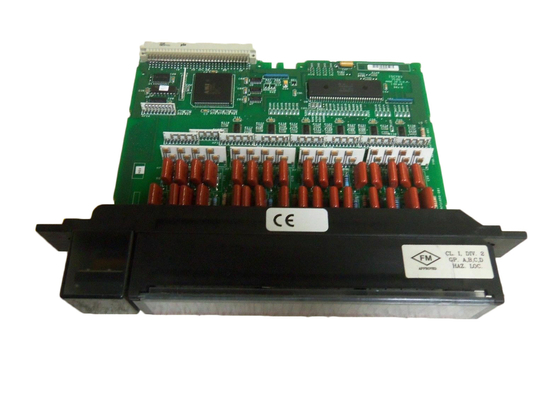

GE FANUC IC697MDL250, Discrete Input Module, 120 volt AC, 32 poin
Deskripsi produk IC697MDL250
IC697MDL250 Discrete Input Module oleh GE Fanuc memiliki 32 titik yang terdiri dari empat kelompok yang terisolasi, yang memastikan setiap kelompok delapan titik dapat digunakan pada fase pasokan AC yang berbeda.Modul 120 VAC ini dilengkapi dengan filter input 20 ms dan kompatibel dengan saklar kedekatan.
Input reaktif modul IC697MDL250 sesuai dengan standar IEC tipe 2. Selain itu, karakteristik input bekerja dengan sejumlah besar saklar kedekatan yang tersedia.LED menunjukkan status ON-OFF untuk setiap titik di sisi logika / PLC dari sirkuit dan mudah terletak di bagian atas modul. Modul IC697MDL250 secara mekanis dikunci untuk menjamin penggantian yang tepat dengan jenis medan yang sama. Referensi I / O dapat dikonfigurasi oleh pengguna menghilangkan kebutuhan untuk jumper atau saklar DIP.Konfigurasi selesai melalui MS-DOS atau perangkat lunak pemrograman Windows, dan fungsi konfigurasi sudah diinstal pada perangkat.
Modul IC697MDL250 dapat digunakan dengan berbagai macam perangkat input, termasuk tombol tekan, saklar batas, atau saklar selektor dan saklar kedekatan elektronik (tipe 2 atau 3 kabel).Sirkuit input modul memungkinkan disipasi panas yang rendah, yang pada gilirannya membantu dengan keandalan yang ekstrim dan umur panjang.
Modul ini dilengkapi dengan kunci mekanik yang membantu mencegah penggantian tip secara tidak sengaja di slot tertentu. Kunci ini cocok dengan tempat berbentuk khusus di papan di bawah konektor.Ketika modul awalnya dipasangKetika modul dihapus, kunci tetap berada di rel tengah, yang mengharuskan slot hanya mengambil jenis modul yang identik.Jika pengguna perlu mengubah lokasi modul di rak setelah kunci telah dilampirkan ke rak, kunci dapat dilepas dengan mendorong dan melepaskan kunci. kunci dan modul kemudian dapat dimasukkan kembali sesuai kebutuhan.
Spesifikasi Teknis IC697MDL250
| Tegangan nominal: |
120 volt AC |
| Jumlah Input: |
32 Input (4 Kelompok terisolasi dari 8) |
| Input Current: |
10 mA |
| Daya yang dibutuhkan: |
0.35 Amper |
| Frekuensi: |
60 Hz |
| Daya DC: |
Tidak. |
Informasi Teknis
SpesifikasicJikaakucatakupadasdari IC697MDL250
|
Tegangan nominal:
Modul input:
|
120 VAC, 47 sampai 63 Hz Sinusoidal
32 (empat kelompok dari delapan input masing-masing)
|
| Isolasi: |
1500 volt RMS - setiap input ke backplane
500 volt RMS antara kelompok input
|
| InputCurrent: |
10mA (tipis) pada tegangan nominal (reaktif) |
| InputCharacteristics- |
|
| Dalam keadaan tegangan: |
75 sampai 132 volt AC, 47 sampai 63 Hz Sinusoidal |
| Tegangan off-state: |
0 sampai 25 volt AC, 47 sampai 63 Hz Sinusoidal |
| On-stateCurrent: |
6mA sampai 15mA |
| Off-state saat ini: |
0 sampai 3mA (minimal 2,2 pada input 25V) |
| Waktu Penundaan Filter: |
20mtipikal |
| Arus yang dibutuhkan dari 5VDCbackplanebus: |
0.35 ampere |
| VME |
Sistem yang dirancang untuk mendukung standar VME C.1 |
