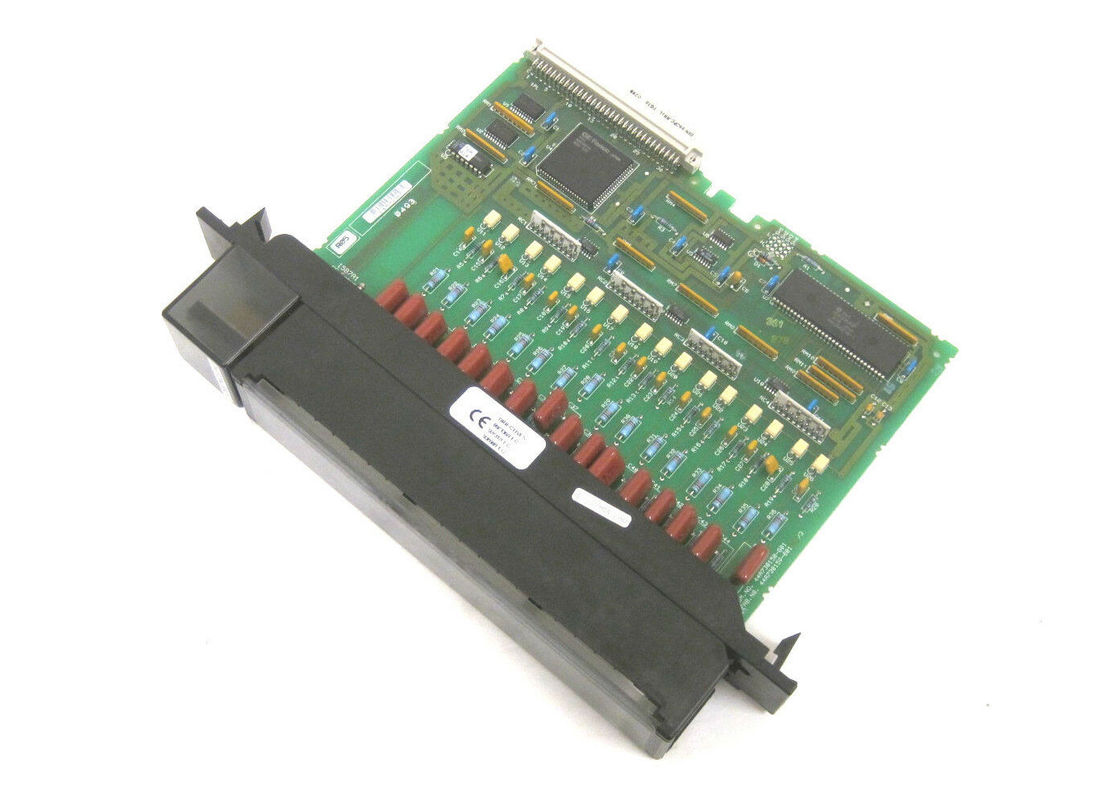

Modul Input Diskrit IC697MDL240 GE FANUC Dengan 16 Titik Input 120VAC Terisolasi

Modul Input Diskrit GE FANUC IC697MDL240 Dengan 16 Titik Input 120VAC Terisolasi

Deskripsi Produk

GE Fanuc IC697MDL240 adalah Modul Input Diskrit dengan 16 titik input 120VAC terisolasi dan filter input dengan waktu tunda 20ms. Isolasi ini memungkinkan koneksi antara fase suplai AC dan input yang berbeda. Modul ini memiliki input reaktif dengan karakteristik arus-tegangan yang mendukung berbagai sakelar kedekatan 2 atau 3 kabel.

LED di bagian atas menunjukkan status ON dan OFF titik pada PLC. IC697MDL240 memiliki fitur penguncian mekanis dan memungkinkan konfigurasi I/O tanpa menggunakan sakelar DIP atau jumper. Konfigurasi diselesaikan menggunakan fungsi konfigurasi perangkat lunak pemrograman MS-DOS atau Windows yang berjalan di Windows 95 atau Windows NT melalui Ethernet TCP/IP atau melalui port SNP. Fungsi konfigurasi Perangkat Lunak Pemrograman diinstal pada perangkat pemrograman.

Sirkuit input kapasitif memungkinkan disipasi panas yang rendah, umur panjang, dan keandalan tinggi. Karakteristik arus input memberikan arus 10mA pada umumnya dalam keadaan ON, dan dapat menyerap hingga 4mA arus bocor dalam keadaan OFF ke perangkat input.

Modul IC697MDL240 menarik daya 0,25A dari bus 5V yang ada di backplane. Untuk substitusi tipe modul yang tepat, IC697MDL240 dilengkapi dengan kunci mekanis unik dengan area pemasangan. Selama instalasi pertama, kunci mekanis terkunci ke rel tengah pada backplane. Selama penggantian, kunci yang sebelumnya terpasang hanya memungkinkan penempatan modul yang serupa.

Papan terminal pengkabelan lapangan dapat dilepas. Dua kabel dapat dihubungkan ke lug jika kedua kabel berukuran sama. Terdapat ruang untuk bundel 40 kabel berukuran sesuai untuk dirutekan melalui terminal.

Tentang IC697MDL240

Modul Input Diskrit GE Fanuc IC697MDL240 adalah produk GE Fanuc yang diproduksi sebagai bagian dari lini produk PLC GE Series 90-70. Modul input ini memiliki 16 titik input terisolasi dengan peringkat tegangan 120 Volt AC dan waktu tunda filter input 20 milidetik, dan isolasi dirancang untuk memungkinkan koneksi antara berbagai fase suplai AC dan input. Modul ini juga dilengkapi dengan input reaktif dengan karakteristik arus-tegangan yang mendukung berbagai sakelar kedekatan 2-kabel atau 3-kabel. Modul ini memiliki LED di bagian atas, yang menunjukkan status on/off untuk titik-titik pada PLC. Modul Input Diskrit IC697MDL240 memiliki fitur penguncian mekanis yang memungkinkan konfigurasi I/O tanpa memerlukan penggunaan jumper atau sakelar DIP.

Konfigurasi Modul IC697MDL240 dilakukan melalui perangkat lunak pemrograman Windows atau MS-DOS yang berjalan pada sistem operasi Windows NT atau Windows 95 melalui port SNP atau melalui port Ethernet TCP/IP. Fungsi konfigurasi perangkat lunak pemrograman diinstal pada perangkat yang digunakan untuk pemrograman. Modul IC697MDL240 menarik 0,25 Ampere dari bus 5 Volt yang terdapat pada backplane. Modul ini juga dilengkapi dengan kunci mekanis khusus yang memiliki area pemasangan untuk meningkatkan substitusi tipe modul yang tepat. Selama instalasi pertama, kunci mekanis ini terpasang pada rel tengah backplane. Saat melakukan penggantian, kunci yang sebelumnya terpasang memungkinkan modul yang serupa untuk dipasang. Sirkuit input kapasitif menyediakan ruang untuk disipasi panas dan menawarkan tingkat keandalan yang tinggi serta umur panjang. Dalam keadaan ON, terdapat arus tipikal 10 miliampere, dan modul juga dapat menyerap hingga 4 miliampere arus bocor ke perangkat input saat dalam keadaan OFF.

Spesifikasi Teknis

Informasi Teknis

Spesifikasi
