Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Merek: | GE Fanuk | Model: | IC697HSC700 |
|---|---|---|---|
| Seri: | Seri 90-70 | Jenis Produk: | Penghitung Kecepatan Tinggi |
| Kecepatan Pemrosesan: | 200 kHz | Tegangan Masuk: | 5 V dc |
| Rentang Tegangan Masukan: | 10-30V DC | Tegangan Keluar: | 30V DC |
| Jenis Masukan/Keluaran: | Logika Positif | Jaminan: | 1 Tahun |
| Menyoroti: | Modul Output Logika Positif ESCPP,Modul Output Logika Positif 24VDC,Modul I O Digital RS485 |
||

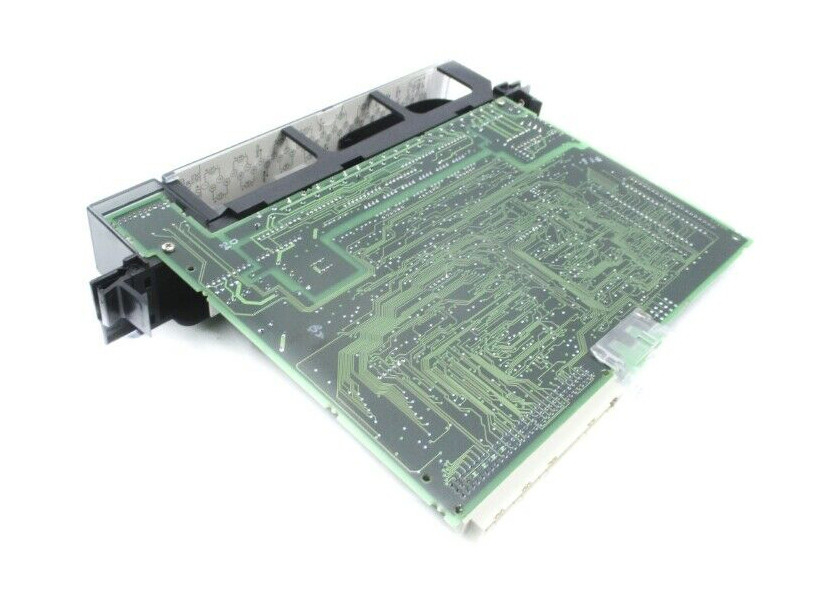

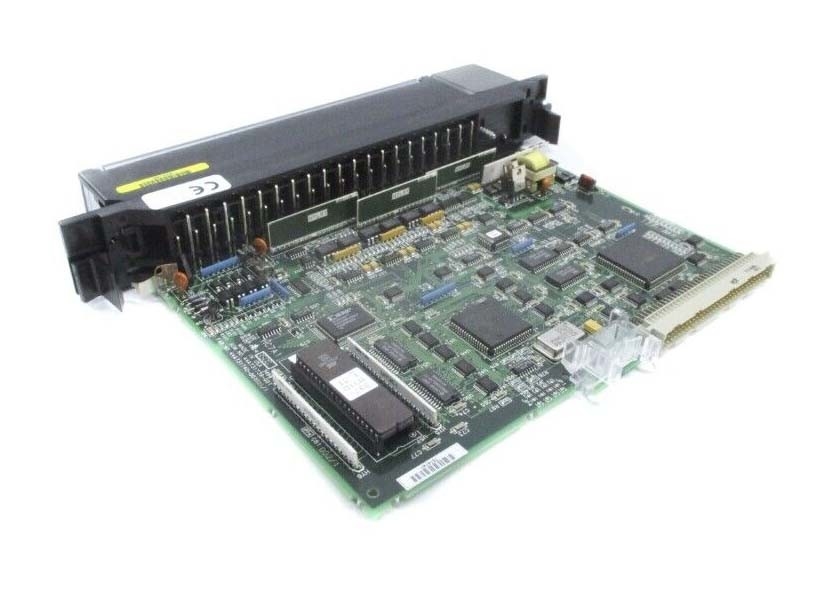

IC697HSC700 adalah High-Speed Counter (HSC) Modul yang dirancang untuk seri 90-70 yang dibuat oleh GE Fanuc. Fitur-fitur dari modul counter kecepatan tinggi meliputi slot tunggal, lima jenis counter yang dapat dipilih,12 input tunggal atau diferensialModul ini juga memiliki osilator eksternal dan built-in output +5 VDC.Konfigurasi diselesaikan melalui MS-DOS atau Windows melalui Ethernet TCP/IP atau port SNP. Fungsi konfigurasi sudah diinstal pada perangkat pemrograman, yang bisa menjadi PC yang kompatibel.
Modul IC697HSC700 memproses sinyal pulsa cepat secara langsung (hingga 200 KHz atau 800 KHz untuk Tipe E dalam modus A Quad B. Fungsi termasuk kemampuan untuk merasakan input, memproses data jumlah input,dan output kontrol tanpa memerlukan komunikasi ke CPU PLCModul ini memiliki antarmuka PLC yang mudah digunakan yang ideal untuk aplikasi industri, termasuk turbin flowmeter, pengujian meter, pengukuran kecepatan, penanganan bahan,dan kontrol gerak/proses.
Jenis-jenis counter kecepatan tinggi untuk modul IC697HSC700 meliputi konfigurasi A, B, C, D, dan E. Semua counter memiliki 12 input, empat output (preset), dan kemampuan PLC ladder interrupt (opsional).Tingkat hitungan untuk jenis A-D adalah maksimum 200 KHz dengan filter frekuensi tinggi dan 30 Hz dengan filter frekuensi rendah. Input Count, Count Disable, dan Preload untuk setiap counter dapat dikonfigurasi untuk filter frekuensi tinggi (2,5 mikrodetik) atau filter frekuensi rendah (12,5 milidetik).
Untuk tipe E, kecepatan hitungan maksimum dengan filter frekuensi rendah (12,5 milidetik) adalah 30 Hz; dengan filter frekuensi tinggi (2,5 μs),maksimum adalah 200 kHz dalam mode Up/Down dan 800 kHz dalam mode A Quad B. Input Count, Count Disable, dan Preload untuk setiap counter dapat menggunakan salah satu filter, namun, input Strobe dan Strobe Disable hanya menggunakan filter frekuensi tinggi.Lihat manual pengguna untuk informasi lebih lanjut tentang fitur operasi tipe.
| Jenis modul: | Penghitung Kecepatan Tinggi |
| Kecepatan pemrosesan: | 200 kHz |
| Rentang Tegangan Masuk: | 5 VDC atau 10 sampai 30VDC |
| Rentang Tegangan Keluar: | 30VDC |
| Jenis input/output: | Logika yang Positif |
| Konsumsi daya: | 500mA @ 5VDC |
| Umum: | |
| Modul Tegangan Operasi | 5 VDC (dari backplane) |
| ModulCurrentDrain | 1A + (10 mA x jumlah output ON) + (1.6 x arus encoder) |
|
MaximumCountRate Tipe A - D, dan Tipe E dalam mode Up/Down |
200 kHz |
| Tipe E dalam modus A Quad B | 800 KHz |
| OutputPoints | Dilengkapi oleh pengguna 5V, atau 10 sampai 30 VDC |
| LED | MODUL OK dan O1 - O4 (status sirkuit output) |
| Puncak isolasi input dan output (1 detik) |
1500 volt |
| Status stabil | 30 V AC / DC |
|
Input VoltageRange TTL Non-TTL MagneticPickup (I1 sampai I4 saja) InputThresholds (I1 sampai I12) VpadaVoff Kekuatan Encoder
Input FilterDelay dari IN1 ke IN8 IN9 sampai IN12 Input Input Impedansi Input Hysteresis Kabel |
5 VDC |
| 10 sampai 30 VDC | |
| 400 mV | |
| TTL Non-TTL MagneticPickup | |
| 1.4V 8.0V 400 mV | |
| 0.8V 5.0V 200 mV | |
| 5 VDC, 500 mA @40¢°C (104)¢°F), 300 mA @60¢°C | |
| (140¢°F) | |
| 10 ms atau 2∙sselectable | |
| 2∙s | |
| 6000 ohm | |
| 250 mV biasanya | |
| Kabel terlindung dianjurkan | |
| Panjang maksimum: 30 meter (100 kaki) | |
| Output | |
| OutputType | Positif logis, terisolasi secara optik |
| MaksimalSupplyVoltage | 30.0 VDC |
| MaximumOutputCurrent pada 60¢°C (140¢°F) | 1.0 A untuk setiap output menggunakan 10 sampai 30 VDC |
| OutputCurrent menggunakan pasokan 5 VDC | 20 mA biasanya |
| Tegangan Clamp Beban Induktif | ¥8.0 V tipikal |
| OFF State Leakage Current (Arus Kebocoran OFF) | 10∙A untuk setiap output |
