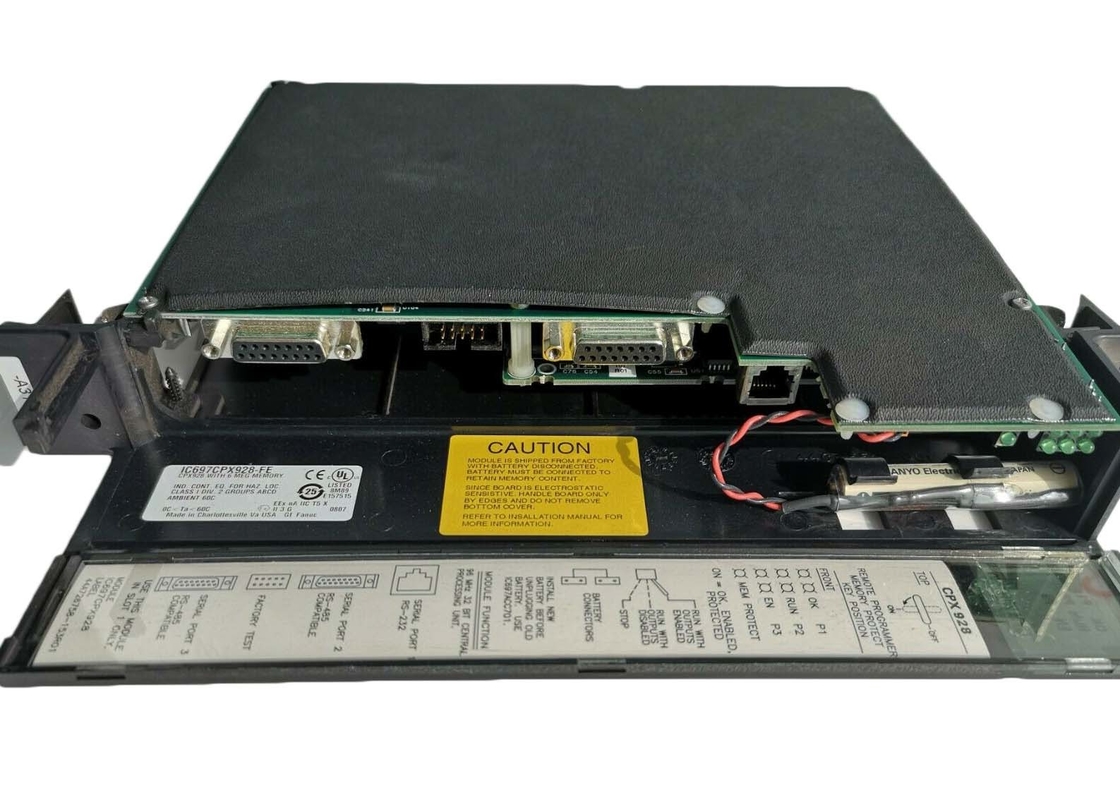

GE FANUC IC697CPX928, Programmable Logic Controller diproduksi
Deskripsi Produk
IC697CPX928 adalah Programmable Logic Controller yang diproduksi oleh GE Automation and Controls.Sebuah backplane yang dipasang di rak memungkinkan perangkat ini untuk berkomunikasi dengan beberapa modul yang berbeda. Saklar kontrol run/stop dengan tiga posisi atau perangkat lunak khusus yang berjalan dari komputer yang terpasang digunakan untuk mengontrol IC697CPX928.
Fitur perangkat ini termasuk mikroprosesor 96MHz 80486DX4, perhitungan titik terapung, kecepatan prosesor 0,4 mikrodetik untuk setiap fungsi Boolean, 8K analog I / O, dan 12K I / O dari campuran apa pun.IC697CPX928 mendukung beberapa modul, termasuk IC697 modul antarmuka LAN dan berbagai tampilan, coprocessor, komunikasi, dan modul antarmuka link.Kontroler bus IC660/61 dan modul I/O diskrit dan analog IC697 juga kompatibel dengan perangkat ini.
Untuk memprogram perangkat ini, sambungkan ke komputer yang dimuat dengan MS-DOS, Windows 95, atau Windows NT. Koneksi ini mungkin dilakukan melalui antarmuka serial, paralel, atau Ethernet.Untuk koneksi Ethernet ke komputer pemrogramanKarena IC697CPX928 diprogram melalui perangkat lunak, pengaturan perangkat keras dengan saklar DIP dan jumper tidak diperlukan.Pengaturan konfigurasi perangkat dapat dilindungi secara digital melalui kata sandi dan secara fisik dengan saklar.
IC697CPX928 menyediakan memori data pengguna dan program enam megabyte. Memori ini dikelola oleh baterai lithium CMOS.Firmware sistem operasi disimpan di memori flashPemisahan perangkat atau penggantian EPROM tidak diperlukan untuk memperbarui firmware.
Di lingkungan di mana suhu mencapai 50 derajat Celcius, kipas dengan kapasitas 70 kaki kubik per menit (CFM) diperlukan untuk mencegah pemanasan berlebihan.
Manual produk berisi panduan rinci untuk memasang IC697CPX928. Rack power harus dimatikan sebelum dipasang.Saklar perlindungan memori harus di posisi off. Letakkan baterai CMOS ke salah satu slot koneksi baterai. Masukkan perangkat ke dalam rak dan melanjutkan daya.
Spesifikasi Teknis
| Jenis modul: |
Unit Pengolahan Pusat |
| Jumlah slot: |
1 (slot tunggal) |
| Daya yang dibutuhkan: |
3.1 Amper |
| Jumlah poin: |
Input dan output 12K (campuran apa pun) |
| Serial Port: |
Tiga (RS-232 dan RS-485) |
| Mendukung: |
IC660/IC661 I/O dan IC697
|
Informasi Teknis
SpesifikasicJikaakucatakupadas
|
Baterai: Masa simpan
Baterai: penyimpanan memori
|
5 20 tahunoC (68o F)
6 bulan nominal tanpa diterapkan kekuatan.
|
| Arus yang dibutuhkan dari bus 5V |
3.1 Amper nominal |
| Suhu operasi |
0 sampai 60oC (32)oF sampai 140oF);70 CFM udara paksa diperlukan
0 sampai 50oC (32)oF sampai 122oF);tanpa udara paksa
|
|
Waktu Hari Keakuratan Jam
Waktu yang telah berlalu Jam (waktu internal) akurasi
|
" 3.5 detik per hari maksimum
" .01% maksimum
|
|
Port Serial
Port 1: RS-232 kompatibel
Port 2: RS-485 kompatibel (optocoupler terisolasi) Port 3: RS-485 kompatibel (tidak terisolasi)
|
Programmer Serial Attachment, atau perangkat serial lainnya
Protokol yang didukung: SNP Slave saja
|
| Kompatibilitas VME |
Sistem yang dirancang untuk mendukung standar VME C.1 |
