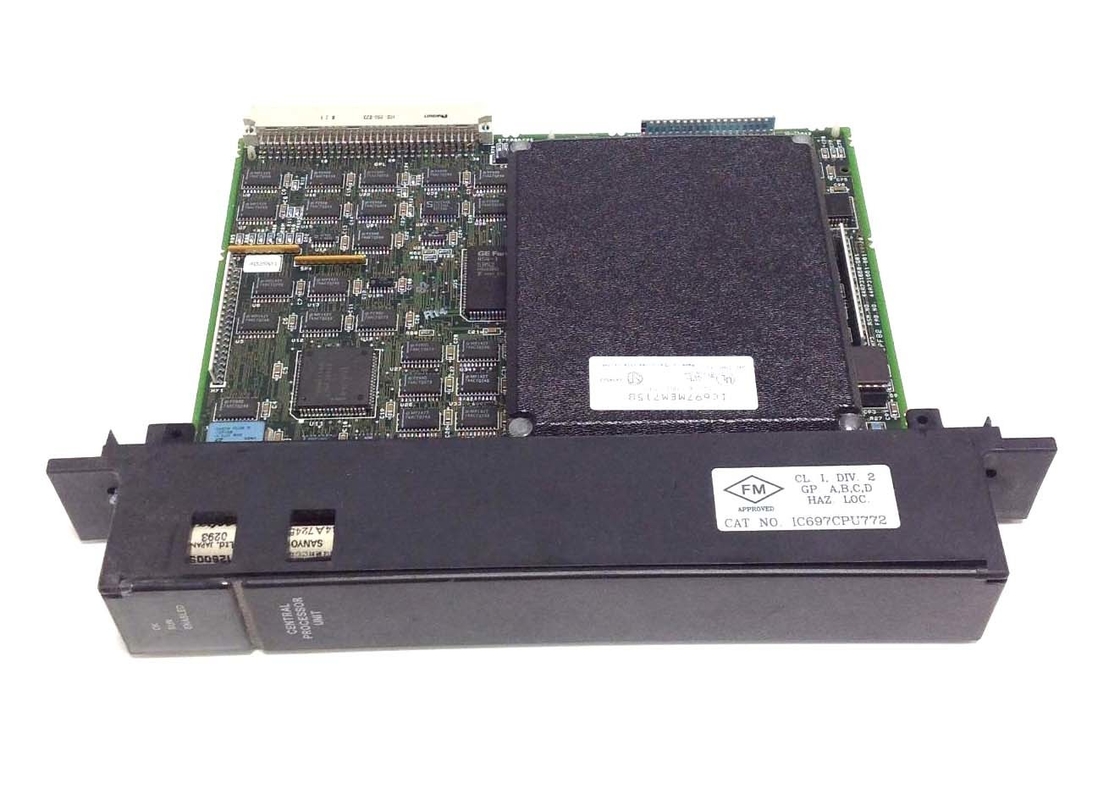

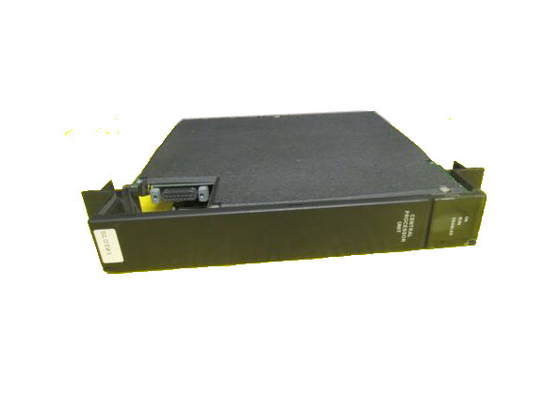

GE FANUC IC697CPU772 CPU PLC Single-Slot CPU Titik Apung

GE FANUC IC697CPU772, CPU PLC Slot Tunggal, CPU Titik Terapung

Deskripsi Produk

IC697CPU772 adalah CPU PLC slot tunggal dengan memori yang dapat diupgrade yang diproduksi oleh GE Automation and Controls.Itu mampu mengendalikan mesin dan proses industri secara real-time.Pesawat belakang yang dipasang ke rak digunakan untuk berkomunikasi dengan berbagai modul I/O.IC697CPU772 memiliki mikroprosesor 12MHz 80C186 yang mampu melakukan perhitungan floating point dengan kecepatan 0,4 mikrodetik per fungsi Boolean.I/O analog hingga 8K didukung oleh perangkat ini, bersama dengan campuran input dan output 2K.

Berbagai modul koprosesor dan komunikasi didukung oleh perangkat ini selain modul antarmuka LAN IC697, modul pengontrol bus IC660/IC661, dan modul antarmuka tautan.Perangkat ini juga mendukung semua modul I/O diskrit dan analog dari keluarga IC697.

IC697CPU772 dikonfigurasi dan diprogram oleh perangkat lunak yang dijalankan dari komputer yang terpasang.Konfigurasi melalui sakelar dan jumper paket inline ganda tidak diperlukan untuk perangkat ini.Pemrograman perangkat ini dimungkinkan melalui koneksi serial, paralel, atau Ethernet menggunakan MS-DOS atau program yang berjalan di Win 95 atau Win NT.Penyiapan dan konfigurasi untuk perangkat ini diamankan dengan proteksi kata sandi.

Untuk mengoperasikan IC697CPU772, gunakan sakelar tiga posisi atau komputer terpasang dengan perangkat lunak yang benar terpasang.Papan ekspansi memori diperlukan agar perangkat ini berfungsi.Ekspansi ini menyediakan memori data hingga 512 kilobyte.Memori (RAM) dipertahankan oleh baterai.CPU harus diinisialisasi oleh komputer yang terhubung sebelum papan memori dapat dipasang.

Untuk menginstal IC697CPU772, lihat dokumentasi produk.Power harus dimatikan sebelum mencoba instalasi.Letakkan sakelar kontrol ke posisi berhenti.Pasang papan ekspansi memori.Hubungkan baterai CMOS ke perangkat.Masukkan perangkat ke slot pertama rak.Kembalikan daya ke rak.

Tentang IC697CPU772

Modul IC697CPU772 adalah modul CPU yang kompatibel dengan pengontrol logika yang dapat diprogram Seri 90-70 dari GE Fanuc.Lini produk Seri 90-70 adalah keluarga PLC dan komponen PLC yang menyediakan pengontrol fungsi lengkap yang mudah dikonfigurasi dan dipasang di sistem apa pun.PLC Seri 90-70 dirancang agar kompatibel dengan PLC lain yang merupakan bagian dari rangkaian PLC GE Fanuc Seri 90 yang lebih besar.Garis Seri 90-70 mencakup sejumlah besar komponen sistem PLC yang berbeda termasuk modul CPU, rak.Sistem I/O, catu daya, Genius I/O, dan berbagai modul opsional.Arsitektur modul CPU didasarkan pada prosesor Intel 80X86 atau 80X86DX.Modul IC697CPU772 menggunakan mikroprosesor 80C186 dengan jam sistem 12 Megahertz.

Modul IC697CPU772 menempati satu slot di rak PLC.Operasi floating point didukung pada modul CPU.Memori sistem dapat diperluas karena 64, 128, 256, dan 512 KB modul memori ekspansi CMOS dapat dipasang pada modul IC697CPU772.Baterai sistem yang dapat diganti memberikan daya cadangan ke program dan memori data jika daya sistem dilepas.Baterai lama harus dilepas sebelum baterai pengganti dipasang.Arus yang dibutuhkan modul IC697CPU772 dari bus DC 5 Volt adalah sebesar 1,2 Amps.Persyaratan arus ini mencakup arus yang dikonsumsi oleh memori ekspansi.Modul IC697CPU772 dikonfigurasi melalui alat pemrograman berbasis MS-DOS atau Microsoft Windows.Untuk memastikan tidak ada penyimpangan dari konfigurasi terprogram, CPU memverifikasi konfigurasi sebenarnya saat boot-up dan secara berkala selama pengoperasian sistem.Port serial terintegrasi dapat digunakan untuk berinteraksi dengan pemrogram serial.

Spesifikasi teknis

Spesifikasi Teknis untuk IC697CPU772
