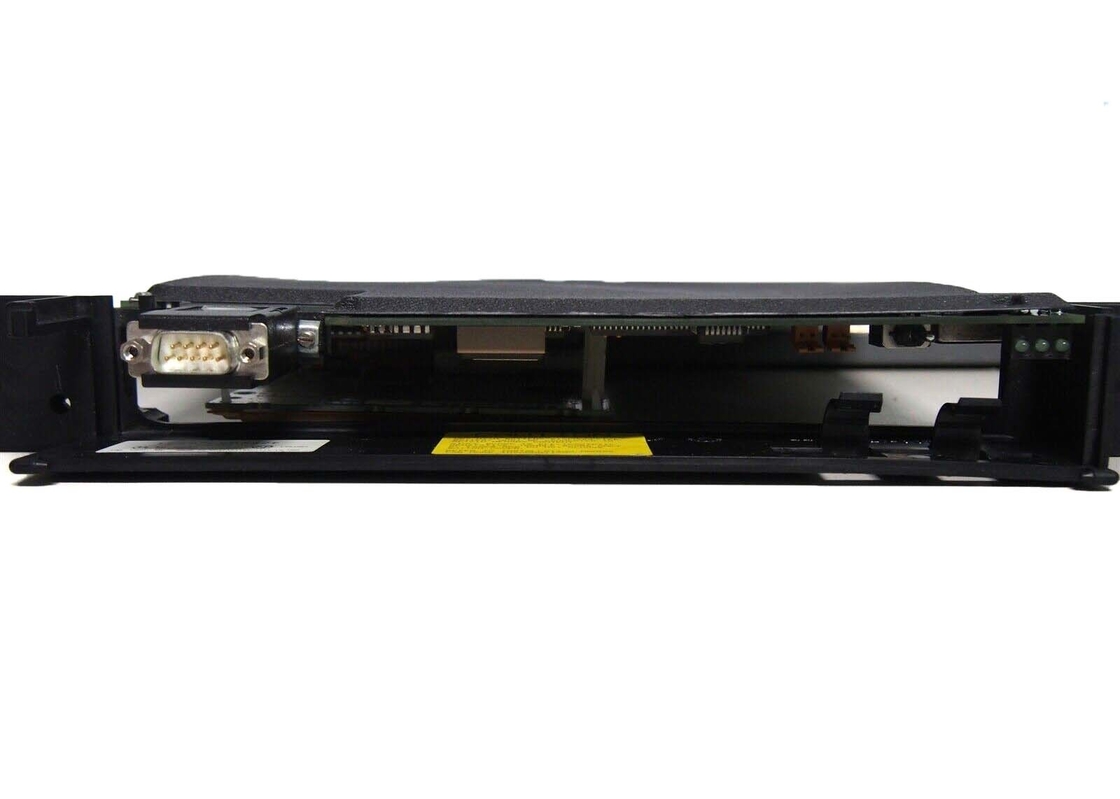

GE FANUC IC697CPU732 CPU Pengontrol yang Dapat Diprogram Slot Tunggal

GE FANUC IC697CPU732 , CPU Pengontrol yang Dapat Diprogram Slot Tunggal

Deskripsi Produk

Diproduksi oleh GE Automation, IC697CPU732 adalah CPU pengontrol yang dapat diprogram slot tunggal yang mampu mengendalikan peralatan dan proses industri secara real time.Untuk berkomunikasi dengan modul I/O dan “smart option”, perangkat ini menggunakan backplane koneksi yang dipasang di rak.Perangkat ini memiliki mikroprosesor 12 MHz 80C186 yang mampu melakukan perhitungan desimal floating point dengan kecepatan 0,4 mikrodetik per fungsi Boolean.I/O analog hingga 8K didukung oleh perangkat ini, bersama dengan campuran 512 input dan output.


IC697CPU732 mendukung modul antarmuka LAN IC697, modul I/O diskrit dan analog IC697, beberapa koprosesor dan modul komunikasi, modul I/O Link Interface, dan pengontrol bus untuk modul IC66*.Konfigurasi perangkat ini dilakukan dengan menghubungkan modul ke komputer pemrogram dan menjalankan perangkat lunak pemrograman IC641.

Sakelar DIP dan jumper tidak digunakan dalam konfigurasi produk ini.Untuk keamanan, pengaturan konfigurasi dilindungi kata sandi.Memori pengguna, data pemrograman, kalender, dan jam dikelola oleh baterai lithium CMOS.


Perangkat ini mendukung konfigurasi multidrop serial 8 kabel.Jumlah pengontrol terprogram yang diizinkan dalam konfigurasi ini ditentukan oleh panjang kabel.Kabel serial 24 AWG 30V harus digunakan dalam pengaturan ini untuk menyambungkan pengontrol ke komputer.Peringatan: Strip terminal atau konektor alternatif tidak boleh digunakan pada saluran transmisi untuk konfigurasi multidrop.

Untuk mengoperasikan IC697CPU732, gunakan sakelar tiga posisi atau komputer terpasang yang menjalankan perangkat lunak pemrograman IC641. Lihat manual produk untuk petunjuk pemasangan yang benar.Matikan daya sebelum menyambungkan perangkat.Tempatkan sakelar operasi tiga posisi pada posisi STOP.Tempatkan baterai di salah satu slot sambungan baterai.Sambungkan perangkat ke slot 1. Hidupkan perangkat.

Tentang IC697CPU732

Modul IC697CPU732 adalah unit pemrosesan pusat atau CPU untuk sistem PLC industri GE Fanuc.CPU IC697CPU732 mendukung operasi matematika fixed dan floating point.Modul IC697CPU732 membutuhkan satu slot pada sasis PLC dan menarik arus 1 Amp dari bidang belakang pada tegangan input 5 Volt DC.

Port serial terintegrasi pada modul CPU mendukung protokol komunikasi RS-485 dan RS-422 dan dapat digunakan untuk terhubung ke pemrogram untuk konfigurasi modul CPU.Modul IC697CPU732 dikonfigurasi dengan perangkat lunak pemrograman IC641.Tidak ada sakelar atau jumper DIP pada CPU untuk konfigurasi.Memori CPU didukung oleh baterai yang memiliki umur simpan 10 bulan pada suhu 20 derajat Celcius.Nomor katalog baterai lithium adalah IC697ACC701.

Modul IC697CPU732 mendukung total 512 input dan output.Jumlah I/O analog yang didukung oleh modul adalah 8000. Modul IC697CPU732 membutuhkan 0,4 mikrodetik untuk memproses satu fungsi Boolean.Mikroprosesor 80C198 yang menjadi dasar modul CPU memiliki clock 12 megahertz.Modul IC697CPU732 mendukung modul I/O IC66 dan IC697.

Akses ke modul dapat dibatasi melalui penggunaan kata sandi untuk mencegah akses tidak sah dan karena itu mencegah perubahan konfigurasi yang dapat mempengaruhi fungsi PLC.Pengoperasian modul IC697CPU732 dikendalikan oleh sakelar 3 posisi di bagian depan modul atau melalui programmer yang terhubung dan perangkat lunak IC641.Tiga LED di bagian depan modul IC697CPU732 menampilkan informasi status untuk penginstal dan operator.

Spesifikasi teknis

Informasi Teknis

SpeCjikaSayaCATSayapadaS:
