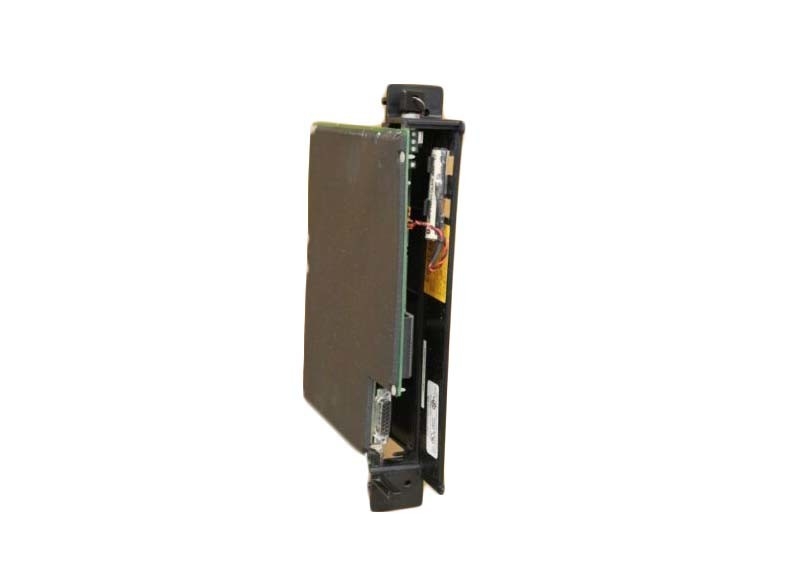

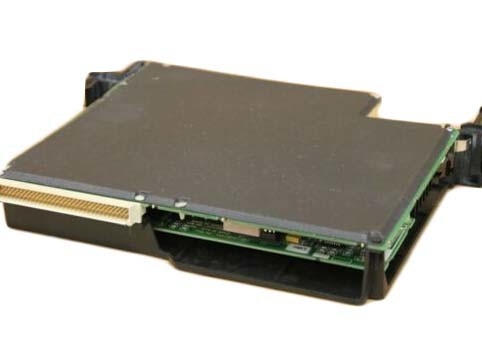

GE FANUC IC697CPM915 32 MHz, 32-Bit Unit Pemrosesan Pusat Titik Apung

GE FANUC IC697CPM915, 32 MHz, 32-Bit, Unit Pemrosesan Pusat Titik Mengambang

Deskripsi Produk

IC697CPM915 adalah 32 MHz, 32-Bit, Floating Point Central Processing Unit dalam Seri 90-70 yang diproduksi oleh GE Fanuc.CPU ini diprogram oleh MS-DOS atau perangkat lunak Windows untuk melakukan kontrol mesin, proses, dan penanganan material secara real time.Ini berkomunikasi dengan I/O dan modul opsi cerdas melalui backplane yang dipasang di rak.Fitur tertentu termasuk CPU satu slot, 1 MB memori yang didukung baterai dengan slot yang sama, input dan output campuran 12K, I/O analog hingga 8K, dan memori data/program yang dapat dikonfigurasi.IC697CPM915 mendukung perhitungan floating point dan bekerja pada 0,4 mikrodetik per fungsi Boolean.

Berbagai modul opsi didukung, termasuk semua modul antarmuka LAN IC697, sejumlah modul co-prosesor, pengontrol bus IC660/661, dan modul I/O diskrit/analog dalam rangkaian IC697.IC697CPM915 menyimpan firmware sistem operasi melalui memori flash;namun, penyimpanan program pengguna tidak didukung oleh modul ini.Firmware diperbarui tanpa perlu pembongkaran atau penggantian EPROM.Pembaruan firmware dilakukan dengan menghubungkan PC yang kompatibel ke port serial dan menjalankan perangkat lunak Loader yang disediakan.

Modul ini dapat dioperasikan dengan mengendalikan sakelar RUN / STOP tiga posisi atau dengan programmer yang terpasang dari jarak jauh dan perangkat lunak yang sesuai.Data Program/Konfigurasi dikunci melalui kata sandi atau secara manual menggunakan sakelar tombol.Jika kuncinya "dilindungi", data hanya dapat disesuaikan oleh programmer yang terhubung secara paralel hanya dengan BTM (modul pemancar bus).Empat LED hijau di bagian depan modul menampilkan status CPU.IC697CPM915 harus dipasang dengan benar menggunakan manual yang disediakan.Baterai dapat dihubungkan ke salah satu konektor.Sakelar sakelar harus dalam posisi STOP dan sakelar tombol dalam posisi Perlindungan Memori OFF.Daya rak juga harus dimatikan.Kemudian modul dapat dipasang di slot 1 dan daya dimulai.

Spesifikasi teknis

Informasi Teknis

Tentang IC697CPM915

Modul GE Fanuc IC697CPM915 adalah modul CPU slot tunggal yang dapat diprogram.Modul IC697CPM915 dapat dikonfigurasi dengan menggunakan perangkat lunak berbasis Windows atau MS-DOS untuk mengontrol sistem penanganan material, mesin, dan proses.Pemrograman CPU dilakukan melalui Ethernet atau melalui port SNP.Koneksi programmer melalui Ethernet memerlukan instalasi modul Ethernet opsional.Modul IC697CPM915 berkomunikasi dengan modul opsi dan dengan I/O melalui bidang belakang rak dengan menggunakan format standar VME C.1.IC697CPM915 kompatibel dengan rak IC697CHS750, IC697CHS782, IC697CHS783, IC697CHS790, dan IC697CHS791.Modul IC697CPM915 hanya boleh dipasang di slot 1 rak.Pengoperasian modul IC697CPM915 dikendalikan baik oleh sakelar RUN/STOP atau dari jarak jauh melalui programmer yang terpasang pada port serial RS-422/RS-485 pada modul CPU.

Empat LED hijau disediakan pada modul CPU IC697CPM915 untuk menampilkan status CPU.Modul IC697CPM915 adalah modul CPU 32 Megahertz dengan dukungan floating point.Memori pengguna pada modul adalah 1 Megabyte.Baterai lithium yang terpasang pada modul menyediakan cadangan baterai untuk data yang disimpan dalam memori pengguna.Waktu retensi memori nominal adalah 6 bulan saat daya tidak diterapkan ke rak PLC.Memori flash digunakan untuk penyimpanan firmware sistem.Modul IC697CPM915 dirancang untuk digunakan dengan sistem PLC GE Fanuc Series 60-70.Konsumsi arus modul IC697CPM915 adalah 2,8 Amps (nominal) dari bus DC 5 Volt.Modul opsi yang tersedia mencakup semua modul LAN IC697, banyak modul koprosesor, dan pengontrol bus untuk rangkaian modul I/O analog dan diskrit IC660, IC661 I/O, dan IC697.
