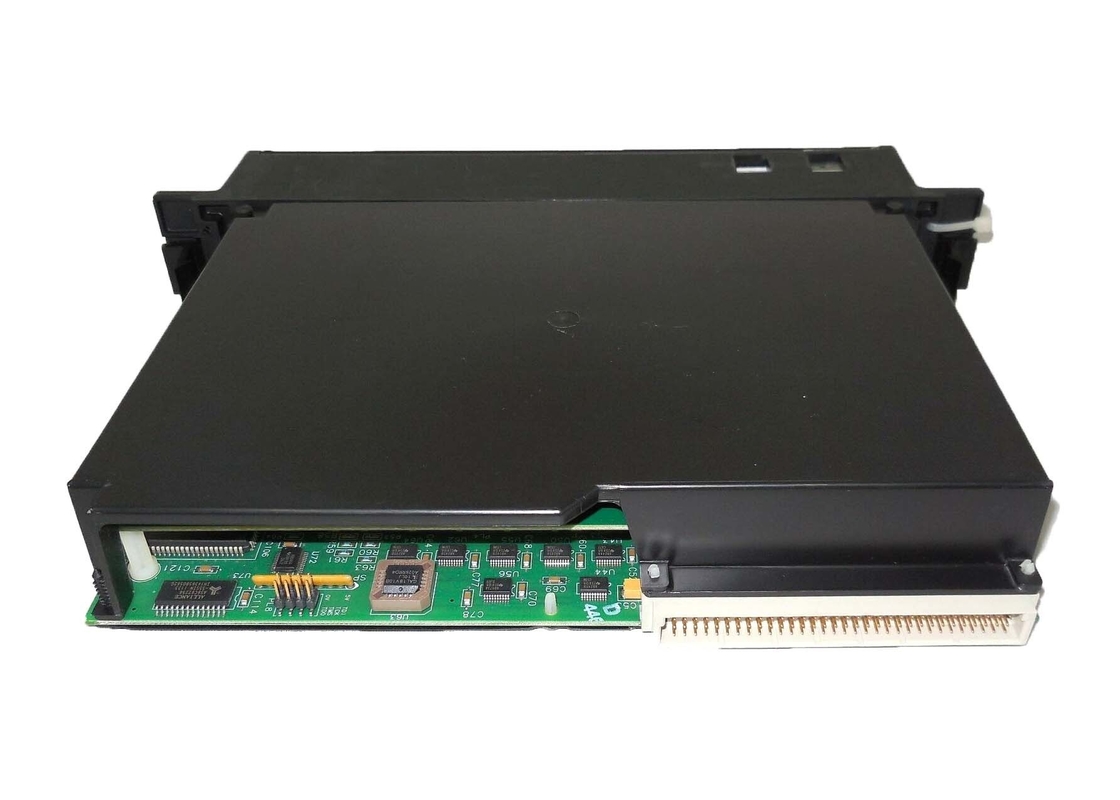

GE FANUC IC697CPM790, CPU 64 MHz yang Diproduksi, Titik Apung 32-Bit
Deskripsi Produk
IC697CPM790 adalah CPU 64 MHz yang diproduksi GE FANUC dengan kemampuan perhitungan menggunakan titik apung 32-bit dan mikroprosesor 80486DX2. CPU ini menggunakan perangkat lunak pemrograman satu slot yang bekerja dengan Windows atau MS-DOS untuk melakukan konfigurasi dan pemrograman.
IC697CPM790 mencakup hingga 12K input dan output diskrit (hanya mode campuran-simplex). Ia memiliki memori flash yang didedikasikan untuk firmware OS, yang memungkinkan pembaruan firmware melalui koneksi antara PC dan port serial modul. Pengguna mengontrol pengoperasian modul dengan perangkat lunak pemrograman atau melalui mode operasi menggunakan sakelar tiga posisi RUN/STOP. Kunci proteksi memori atau kata sandi perangkat lunak mengunci konfigurasi dan data program.
IC697CPM790 memiliki empat LED hijau yang menunjukkan status CPU. Rakitan kipas diperlukan untuk pendinginan udara. Pengguna dapat menghubungkan modul pemancar Bus IC697BEM713 ke programmer untuk antarmuka paralel. Konektor Tipe D dengan 15 pin menghubungkan port serial, yang kompatibel dengan RS-485. Selama pengoperasian dan penyalaan daya, CPU memverifikasi konfigurasi rak sementara fungsi alarmnya melaporkan setiap penyimpangan dalam konfigurasi yang diprogram dan/atau aktual. IC697CPM790 memiliki baterai lithium yang mempertahankan pengoperasian jam kalender, memori data, dan memori program.
Penting untuk dicatat bahwa modul IC697CPM790 harus digunakan bersamaan dengan program C Mandiri, yang menyediakan rutinitas pengoperasian dan pengujian otomatis Triple Modular Redundancy (TMR). Ia tidak akan beroperasi kecuali program ini disertakan dalam program aplikasi yang dimuat.
Modul opsi yang didukung adalah sebagai berikut: Modul Antarmuka LAN IC697, Koprosesor yang Dapat Diprogram, Koprosesor Tampilan Alfanumerik, Pengontrol Bus untuk produk I/O IC660/661, modul komunikasi, Antarmuka Tautan I/O, dan keluarga modul I/O diskrit dan analog IC697.
Spesifikasi Teknis
| Jenis Modul: |
Unit Pemrosesan Pusat |
| Jumlah Slot: |
1 (Satu slot) |
| Memori yang didukung baterai: |
1 Mbyte |
| Jumlah Titik: |
12K input dan output diskrit |
| Port Serial: |
1 (kompatibel RS422/485) |
| Arus yang Dibutuhkan: |
Suhu Pengoperasian |
Informasi Teknis
SpeskfikasisBaterai
|
Masa simpan
Retensi memori
10 tahun pada 20
|
o F)o F)6 bulan nominal tanpa daya terpasang.
Arus yang dibutuhkan dari bus 5V
|
| 3.3 Amp nominal |
Suhu Pengoperasian |
| 0 hingga 60 |
oF); oF); oF); tanpa udara paksa0 hingga 40
oF); oF); oF); tanpa udara paksaAkurasi Jam Waktu
|
|
Akurasi Jam Waktu Berlalu (waktu internal)
"
|
.01% maksimum Port Serial
.01% maksimum Port Serial
|
|
Kompatibel RS422/485
Lampiran Serial Programmer
|
VME
|
| Sistem yang dirancang untuk mendukung standar VME C.1 |
|
