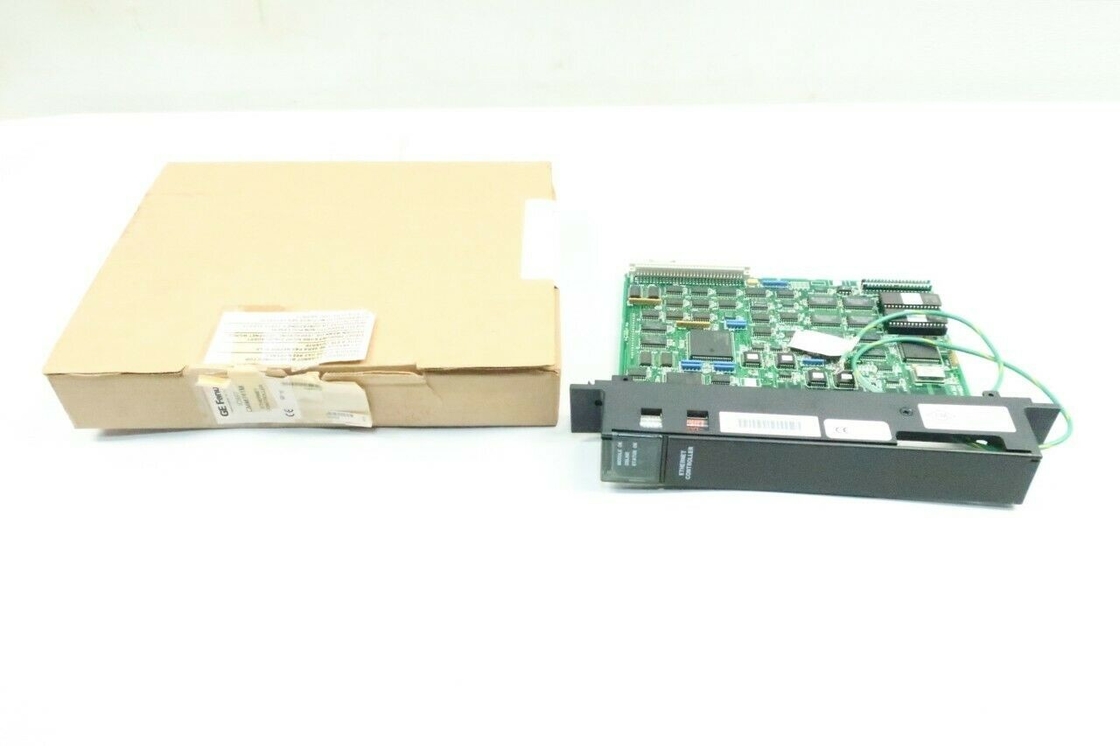

GE FANUC IC697CMM741, Pengontrol Ethernet yang dapat diprogram dalam Seri 90-70
Deskripsi produkIC697CMM741
IC697CMM741 adalah pengendali yang dapat diprogram Ethernet dalam seri 90-70.Kelompok ini menawarkan solusi kinerja tinggi untuk menghubungkan pengontrol otomatisasi. Kontroler IC697CMM741 dirancang untuk disambungkan ke satu slot di rak PLC IC697. Kontroler IC697CMM741 memungkinkan pemasangan PLC langsung ke IEEE 802.3 CSMA / CD LAN.Ini dilengkapi dengan koneksi port AUI standar 15-pin dan dirancang untuk pengontrol IC697. Kabel AUI atau transceiver dapat disediakan oleh pengguna. Ini menggunakan slot tunggal di rak PLC, dan perangkat lunak mudah dimuat dan / atau ditingkatkan.perangkat lunak disimpan melalui pemadaman listrik selama setidaknya enam bulan.
Saat memasang pengontrol IC697CMM741 ke dalam rak PLC, daya harus dimatikan dari rak.Tab kabel baterai harus menghadap ke permukaan papan. Setelah baterai terhubung ke salah satu konektor, cukup tekan ke bawah untuk mengunci. Masukkan controller ke slot yang sesuai (umumnya slot pertama di sebelah kanan CPU atau BTM.Jangan paksa papan saat mengunciPenting untuk dicatat bahwa pengontrol Ethernet tidak akan berfungsi dengan benar jika ada slot kosong di sebelah kirinya.Kawat tanah hijau harus diikat dengan kuat ke sasis rak, dan rak harus di tanah untuk memastikan fungsi LAN.
Tentang IC697CMM741
Perangkat antarmuka IC697CMM741 diproduksi oleh GE Fanuc dalam lini produk Seri 90-70 untuk menjadi antarmuka untuk perangkat TCP/IP Ethernet LAN atau untuk perangkat MMS Seri 90-70 GE.Antarmuka IC697CMM741 juga merupakan pengontrol Ethernet, dan dapat menghubungkan PLC langsung ke LAN seperti IEEE 802.3 CSMA / CD LAN.Pengontrol Ethernet ini dibuat untuk seri GE 90-70 IC 697 pengontrol programmable dan hanya membutuhkan 1 slot di rak PLC untuk dipasang dengan amanPerangkat lunak yang digunakan oleh pengendali Ethernet IC697CMM741 dapat dimuat atau ditingkatkan dengan mudah melalui RAM, dan pengendali dapat mempertahankan perangkat lunak setelah pemadaman listrik minimal selama 6 bulan.Perangkat lunak yang dapat digunakan termasuk perangkat lunak komunikasi TCP/IP dan MMS/OSI, perangkat lunak pemrograman dan komunikasi Windows dan DOS lengkap, dan perangkat lunak yang dibuat untuk diagnostik komprehensif dan manajemen stasiun.
The GE Series 90-70 IC697CMM741 Ethernet controller and interface can connect to a transceiver device through either a user-supplied transceiver cable or an AUI (Attachment Unit Interface) cable through its standard D-type connector that has 15 pinsKabel dan transceiver adalah bagaimana pengontrol Ethernet membuat koneksi ke Ethernet LAN. Pengguna dapat memantau status antarmuka pengontrol dengan 3 LED.RAM di IC697CMM741 Ethernet controller menggunakan baterai untuk cadangan dan RAM menyimpan semua perangkat lunak komunikasi. Perangkat pengontrol dan antarmuka ini juga memiliki ROM dan firmware yang menyimpan fungsi dasar, perangkat lunak konfigurasi, dan fitur diagnostik yang digunakan.
Informasi TeknisdariIC697CMM741
Spesifikasi:
|
Konsumsi Daya (Biasa):
Memori:
|
Kekuatan konsumsi untuk yang Ethernet Pengontrol termasuk eksternal RS-232 beban dan yang Transceiver eksternal. modul ini didukung oleh rak. sumber daya harus menyediakan +12 Vdc.
+5 Vdc +12 Vdc
1.00A 0.5 A
Sebuah di atas kapal Baterai memberikan cadangan daya (di paling sedikit 6 bulan) kapan? daya adalah dihapus dari yang Rack CPU Berisi yang Ethernet Kontroler.
|
|
Dimensi fisik: papan sirkuit:
Pemasangan:
Konektor:
Spesifikasi antarmuka:
|
6.3 x 9.19 inci (160 x 233 mm). Menempati slot tunggal di rak PLC IC697.
Peraturan modul colokan ke dalam yang IC697 CPU rak dalam yang Pertama tersedia slot untuk yang Benar dari yang CPU atau BTM. (Bis) Penerima Modul Jika jarak jauh rak)
- Indikator LED: MODUL OK, ONLINEStatus Baiklah.
- Mulai kembali Tekan tombol dan Baterai konektor - depan tepi dari papan di belakang yang bergelombang pintu Serial dan Transceiver Pelabuhan
- Serial Port: 9-pin perempuan, D-konektor (ke Lokal GSM)
- Transceiver Pelabuhan: 15 pin betina, Konektor D (untuk Ethernet Transceiver kabel dan jaringan) LAN (ke Jaringan GSM dan/atau IC641-Ethernet Programmer)
IEEE 802.2 Logical Link Control Kelas I
IEEE 802.3 CSMA/CD Medium Access Control 10Mbps Serial Port: RS-232 DTE, 9600 bps
Transceiver Port: Ethernet, IEEE 802.3 CSMA/CD, Transceiver SQE harus diaktifkan.
|
