GE FANUC IC697CMM711 Modul Koprosesor Komunikasi Single-Slot seri 90-30

GE FANUC IC697CMM711 , Modul Koprosesor Komunikasi Slot Tunggal , seri 90-30

Deskripsi Produk

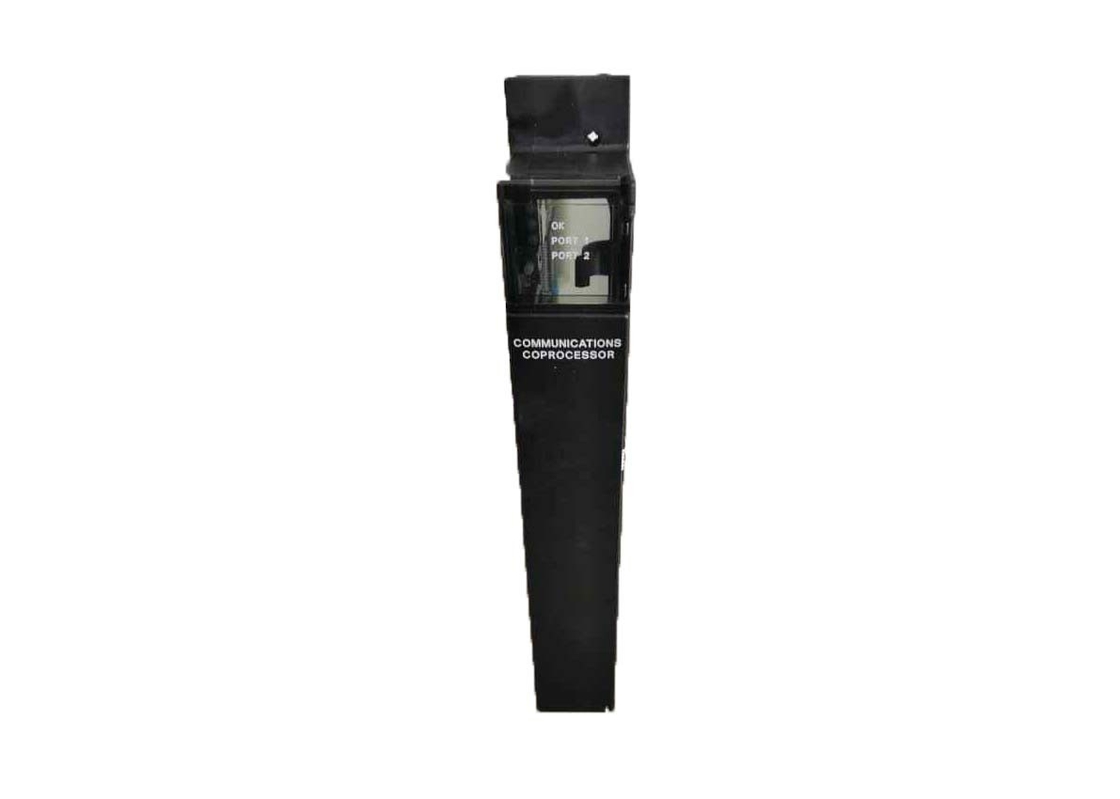

IC697CMM711 adalah Single-Slot Communications Coprocessor Module (CMM) dari seri GE 90-30.Modul dilengkapi standar dengan konfigurasi soft switch (menghilangkan kebutuhan untuk switch dan/atau jumper), tiga LED status, kontrol reset tombol tekan, dan dua port serial.Modul ini menggunakan mikroprosesor 12 Mhz, 80C186.Selain itu, tidak diperlukan baterai.


CMM adalah bagian dari keluarga modul komunikasi dan menunjukkan fungsi communication control (CCM), remote terminal (RTU), dan general IC69 communication (SNP).CCM, RTU dan SNP tersedia di salah satu atau kedua port serial dalam salah satu dari sembilan kemungkinan konfigurasi: CCM/CCM, CCM/RTU, RTU/CCM, RTU/RTU, SNP/SNP, SNP/CCM, CCM/SNP, SNP/ RTU, dan RTU/SNP.Modul ini memberikan antarmuka RS-232 dan RS-485 dan berkomunikasi dengan CPU PLC melalui bidang belakang.Banyak CMM dapat ditempatkan hanya dalam satu sistem PLC IC697.


Fungsi yang diizinkan oleh CMM IC697CMM711 dalam mode operasi CCM termasuk membaca/menulis register, tabel input dan output, bit set/clear input dan output, membaca pad awal, perintah urutan Q untuk membaca cepat, dan modifikasi kata status diagnostik.Dalam konfigurasi master/peer CCM, CMM memulai komunikasi dengan perangkat jarak jauh melalui permintaan komunikasi program tangga aplikasi.


Status modul IC697CMM711 dapat dilihat melalui tiga LED.Aktivitas port serial diidentifikasi pada LED port 1 dan LED port 2.LED atas akan berkedip saat modul dinyalakan, dan setelah diagnostik selesai secara efektif, LED atas akan tetap menyala.LED atas akan selalu mengidentifikasi status modul.

Tentang IC697CMM711

Modul IC697CMM711 dari GE Fanuc adalah modul koprosesor komunikasi industri, juga dikenal sebagai CCM.Ini adalah bagian dari rangkaian produk pengontrol logika yang dapat diprogram Seri 90-70 GE Fanuc atau komponen dan aksesori PLC.Protokol komunikasi yang dapat didukung oleh modul koprosesor komunikasi IC697CMM711 adalah protokol CCM master, slave, dan peer-to-peer, protokol SNP dan SNPX master dan slave, dan protokol komunikasi RTU Modbus slave.Modul ini dilengkapi dengan 1 slot dan tombol tekan untuk mengatur ulang.Tidak perlu baterai.Modul IC697CMM711 tidak membutuhkan jumper atau switch untuk konfigurasi.Sebaliknya, itu dapat dikonfigurasi dengan metode konfigurasi soft switch.Modul koprosesor komunikasi ini dilengkapi dengan 2 port serial yang dapat berupa port serial RS-232 atau RS-422/RS-485.

Modul koprosesor komunikasi GE Fanuc Seri 90-70 IC697CMM711 menggunakan Mikroprosesor 80C186 yang beroperasi pada kecepatan 12 Mhz.Dimungkinkan untuk memasang lebih dari 1 modul koprosesor komunikasi dalam satu sistem pengontrol logika yang dapat diprogram untuk memaksimalkan opsi komunikasi sistem pengontrol.Modul IC697CMM711 dan semua CCM lain dalam sistem PLC berkomunikasi dengan CPU PLC melalui bidang belakang.Ada 3 LED pada modul ini.Salah satu LED menunjukkan kondisi modul saat ini sedangkan 2 LED lainnya menunjukkan aktivitas 2 port serial modul.LED port diberi label sebagai LED Port 1 dan LED Port 2.Modul ini dibuat untuk dipasang di rak, dan hanya boleh dipasang saat daya rak terputus.

Spesifikasi teknis

Spesifikasi Teknis untuk IC697CMM711
