Deskripsi Produk

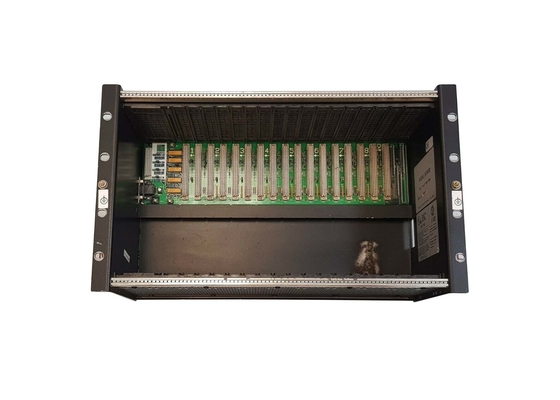

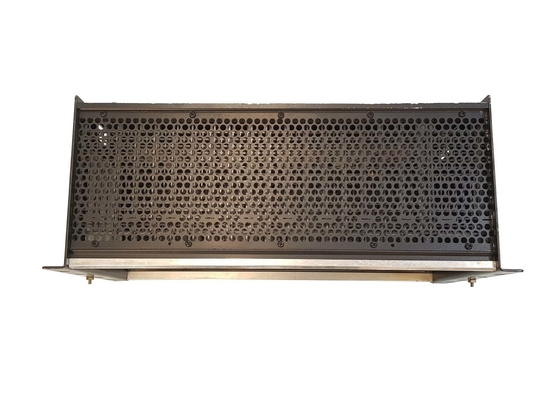

IC697CHS783 adalah Rak Integrator VME dudukan depan/belakang dengan 17 slot yang dirancang oleh GE Fanuc.Rak IC697CHS783 untuk PLC IC697 ini dirancang untuk bekerja dengan modul VME pihak ke-3 dan konfigurasi I/O (tidak termasuk aplikasi redundansi).Backplane 17-slot memastikan integrasi modul VME yang mudah.


Fitur tambahan IC697CHS783 termasuk dudukan rak belakang sedalam 10 inci dan dudukan rak depan standar 19 inci.Catu daya plug-in AC/DC dan DC IC697 dapat diterima.Pengguna juga dapat memilih catu daya eksternal;namun, modul adaptor diperlukan dalam kasus ini.Juga disertakan ketentuan untuk operasi dua rak berdasarkan catu daya tunggal serta untuk konfigurasi arus tinggi.Kit opsional dapat dipesan untuk menambahkan backplane J2 atau untuk membuat sambungan kabel pita.Ada juga rakitan kipas opsional yang tersedia untuk modul berdaya tinggi.


Setiap konfigurasi rak akan mengambil satu catu daya di modul ke posisi kiri;namun, kapasitas catu daya merupakan faktor yang dapat membatasi jumlah modul di rak.Hingga tiga modul VME dapat digunakan dalam rak dengan modul IC697.Keserbagunaan rak memungkinkan kedua modul pihak ke-3 melalui penggunaan jumper di bidang belakang untuk mengonfigurasi slot.

Integrasi modul pihak ke-3 terjadi dengan memindahkan jumper. Saat memasang rak IC697CHS783, pengguna harus menyisakan ruang yang cukup untuk aliran udara, yang memungkinkan modul menjadi dingin dengan baik.Ini adalah saat rakitan kipas rak berguna.Persyaratan pemasangan untuk depan dan/atau belakang ditentukan oleh rak yang dipesan.Flensa pemasangan sudah termasuk dalam panel samping rak.Penting untuk diingat bahwa kabel ekstensi daya harus dipasang sebelum daya dialirkan.Kabel ekstensi tidak boleh dihubungkan saat sistem beroperasi.

Tentang IC697CHS783

Rak IC697CHS783 adalah rak integrator GE Fanuc VME.Rak dapat dengan mudah mendukung modul VME pihak ketiga yang membutuhkan jarak pemasangan 0,8 inci.Rak dapat mengambil daya maksimal 5 Volt.Arus maksimum yang dapat dipasok pengguna ke rak adalah 3,3 Amps.Rak dapat menampung semua modul GE IC 697 PLC.Di sisi depan, dapat dengan mudah dihubungkan ke rak 19 inci, dan di bagian belakang, dapat dipasang di penutup sedalam 10 inci.Rak integrator dapat menampung catu daya dari satu unit daya.

Rak IC697CHS783 dilengkapi dengan backplane 17-slot yang dapat memberikan kemudahan integrasi dengan modul VME lainnya.Selama pemasangan rak, jarak bebas yang cukup harus dibiarkan di sekitarnya untuk aliran udara.Rak tersebut memiliki dimensi tinggi 11,15 inci, lebar 19 inci, dan kedalaman 7,5 inci.

Rak IC697CHS783 dapat dikonfigurasi dengan menggunakan rangkaian jumper yang terletak di backplane dekat setiap slot.Ini membantu dalam fleksibilitas selama instalasi.Sistem IC697 memungkinkan konfigurasi pengguna dari referensi titik I/O untuk modul.Rak menawarkan retensi modul.Muncul dengan kait yang dibentuk yang dipasang ke rel atas dan bawah rak.

Rak IC697CHS783 mendukung rakitan kipas rak opsional.Kipas di rak integrator menghasilkan kebisingan yang rendah dan dirakit dengan menggunakan bantalan bola untuk masa operasi yang lebih lama.Setiap konfigurasi rak mengakomodasi satu unit catu daya di posisi paling kiri.Rak dapat dipasang baik secara vertikal maupun horizontal, tergantung pada kebutuhan aplikasi.
