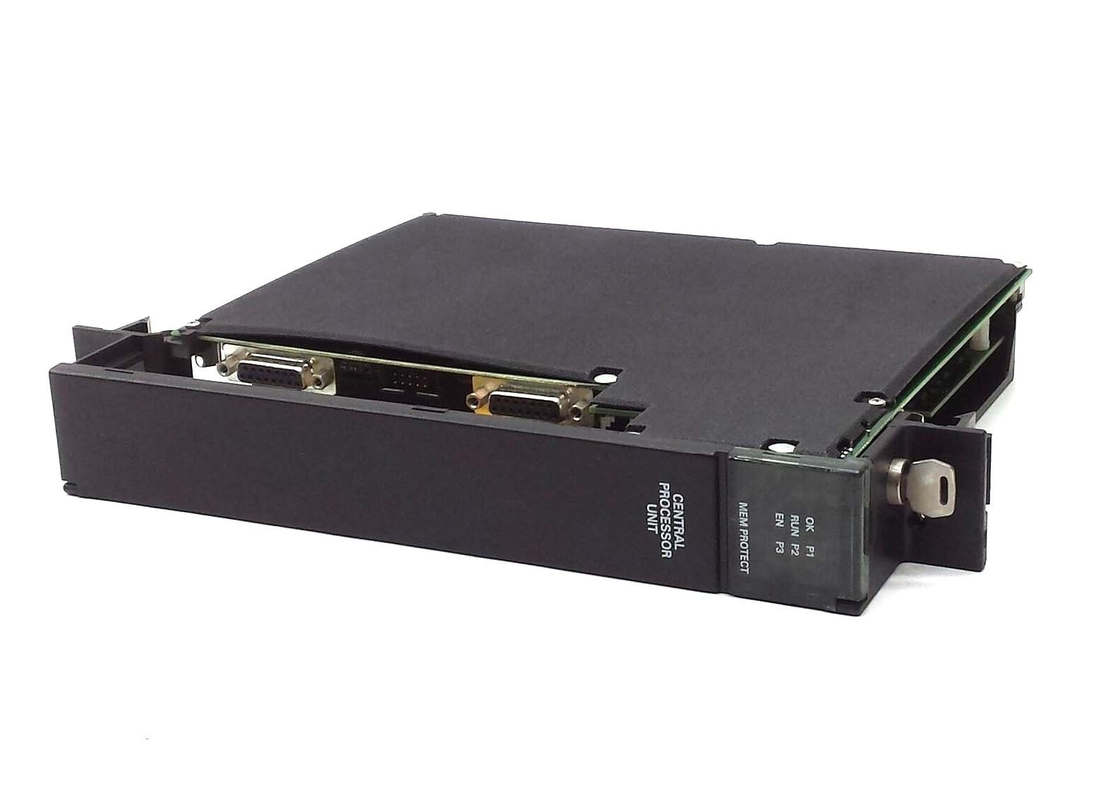

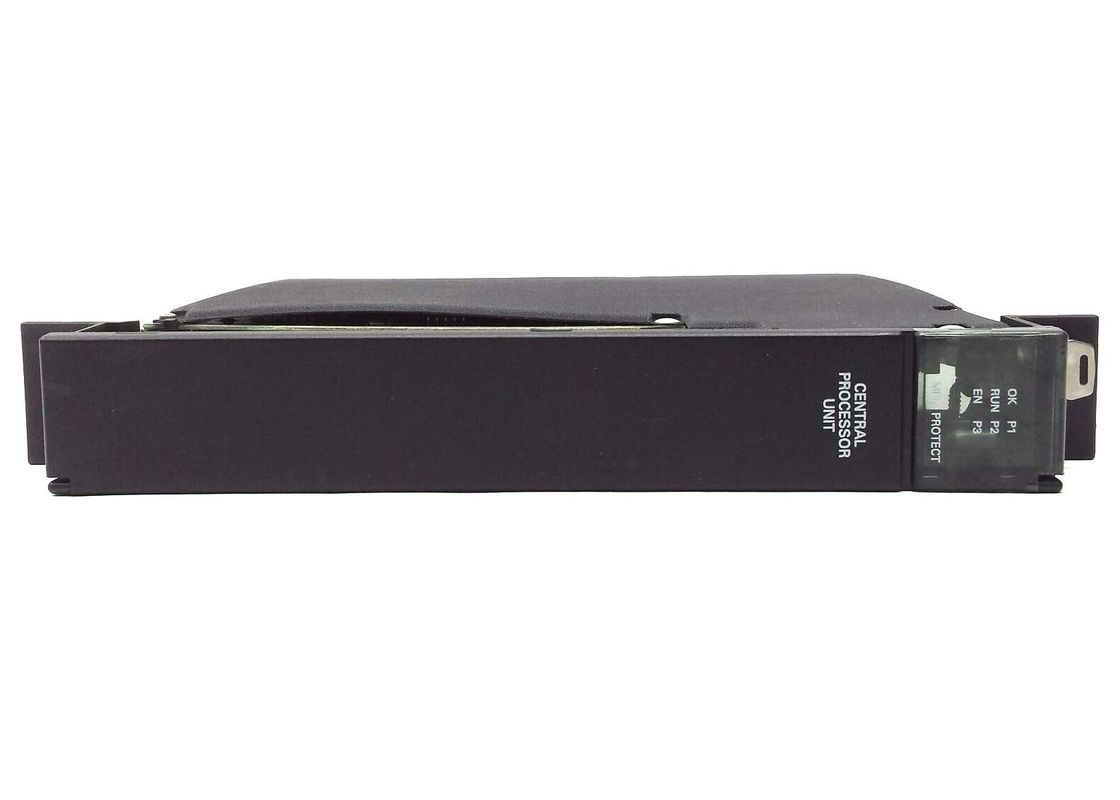

Modul Kontrol CPU Bus Ganda Siaga Panas GE FANUC IC697CGR772

GE FANUC IC697CGR772 Modul CPU Hot Standby Dual Bus

Deskripsi Produk

Modul IC697CGR772 adalah modul kontrol CPU Hot Standby Dual Bus dalam GE Genius Series. Modul IC697CGR772 dirancang sebagai pengontrol satu slot yang memungkinkan perhitungan titik wajib yang berfluktuasi untuk aplikasi redundansi CPU. Dirancang dan diprogram oleh Microsoft Disk Operating System, IC697CGR772 memiliki kemampuan untuk mencapai kontrol real-time dari proses mesin dan sistem penanganan material. Modul IC697CGR772 terhubung dengan modul opsi cerdas atau modul dengan I/O melalui backplane, yang dipasang di rak.

Modul IC697CGR772 dirancang dengan sakelar tiga posisi dan dapat dioperasikan dari jarak jauh oleh programmer yang terpasang dan perangkat lunaknya. Data yang dikonfigurasi dapat dikunci dengan menggunakan kata sandi atau menggunakan sakelar kunci pelindung memori, karena data dapat dikunci secara manual. Dalam posisi terlindungi, data yang dikonfigurasi hanya dapat diubah oleh programmer yang terhubung dengan modul pemancar bus. Tujuh LED pada modul IC697CGR772 adalah indikator status CPU. Modul IC697CGR772 ditenagai oleh sumber terisolasi dan 5VDC untuk opsi daya eksternal dengan baterai lithium. Baterai lithium menjaga memori data dan program dalam kasus ketika daya dicabut. Baterai baru harus disambungkan sebelum baterai lama dicabut. Baterai lemah ditunjukkan ketika LED OK tidak tetap menyala.

Papan memori modul adalah bagian penting dari IC697CGR772. Papan memori memiliki 512 Kbyte CMOS RAM yang didukung baterai. Ketika terjadi kesalahan, kesalahan tersebut disampaikan ke CPU melalui rutinitas CPU yang disediakan melalui papan memori. Ada tiga port serial yang terletak pada modul IC697CGR772 yang dapat digunakan untuk berfungsi sebagai tiga port komunikasi diskrit. Koneksi ke port-port ini dapat diakses melalui bagian depan modul IC697CGR772.

Spesifikasi Teknis

Informasi Teknis
